Installation (suite)
3

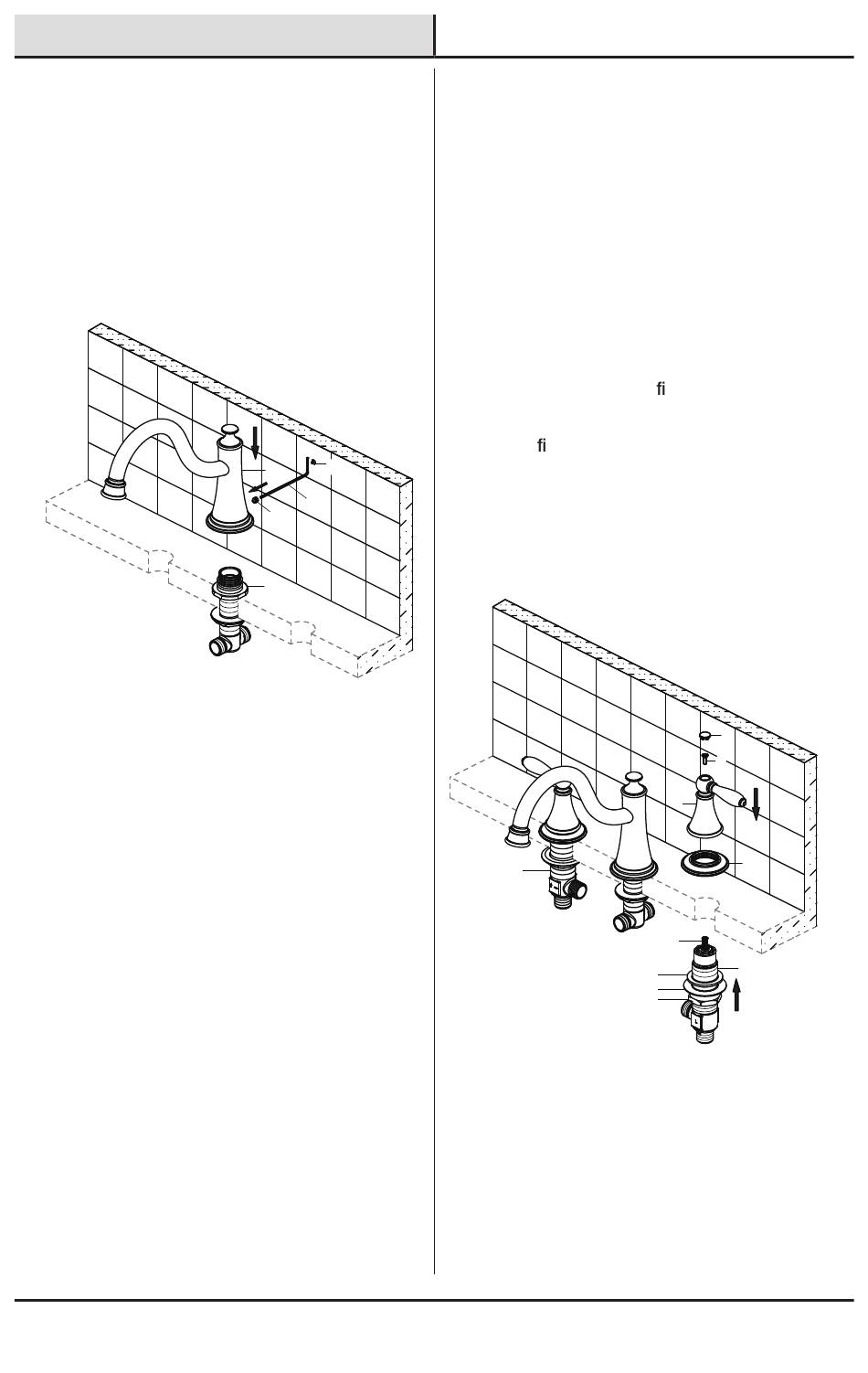

Installation du bec du robinet
□
Installez le bec (A) sur le raccord (D).
Assurez-vous que le bec repose fermement
sur la plaque.
□
Poussez sur le bec et serrez la vis de pression
(B) avec la clé hexagonale (AA). Insérez le repère
de température (C).
C
A
AA
B
D
26
4
Installation des robinets d'eau
chaude et froide et des manettes
□
À partir du dessous de la plaque, insérez le
robinet d'eau froide (N) à l'aide de la rondelle
en caoutchouc (O), de la rondelle en métal (P)
et de l'écrou de montage (Q) à travers le trou du
côté droit (froid).
□
À partir du dessus, vissez la bride (D) sur le
robinet.
□
Serrez l'écrou de montage (Q) en utilisant une
clé pour lavabo, de sorte que la bride (L) soit
bien contre la surface nie de la plaque.
□
Placez la manette (K) sur la tige de manœuvre
(1) et xez solidement à l'aide de la vis (J).
Utilisez un tournevis cruciforme pour serrer
la vis (J). Insérez le repère de température (I).
□
Répétez cette procédure pour le robinet d'eau
chaude (M) du côté gauche (chaud).
M
I
J
K
L
1
N
O
P
Q
