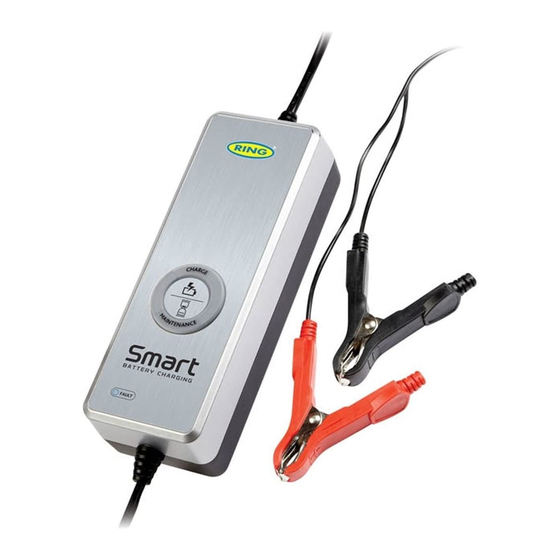

  5. SmartCharge RSC601
  6. Manual de instrucciones

ring SmartCharge RSC601 Manual De Instrucciones

Ocultar thumbs
Tabla de contenido

Publicidad

Idiomas disponibles
  • ES

Idiomas disponibles

  • ESPAÑOL, página 29

Enlaces rápidos

Descargar este manual
SmartCharge
RSC601/RESC601
Maintenance SmartCharge
RSC604 / RESC604
4A SmartCharge
Up to 2.0L
RSC605 / RESC605
5A SmartCharge
Up to 2.5L
Contents
P1
P43
P8
P50
P15
P57
P22
P64
P29
P71
P36
P78
Instructions
Retain these instructions for future reference
www.ringautomotive.co.uk
Ensure area is well ventilated
P85
P92
P99
P106
P113
