ES
1. ADVERTENCIAS GENERALES
Lea atentamente y respete las advertencias contenidas en este manual de instruc-
ciones.
Una vez instalada la caldera, explíquele el funcionamiento al usuario y entréguele
este manual de instrucciones, que es parte integrante y esencial del producto y
debe guardarse con cuidado para consultarlo en cualquier momento.
La instalación y el mantenimiento deben ser realizados por un técnico autorizado,
en conformidad con las normas vigentes y las instrucciones del fabricante. Se pro-
híbe manipular los dispositivos de regulación precintados.
La instalación incorrecta o la falta del mantenimiento apropiado pueden causar da-
ños materiales o personales. El fabricante no se hace responsable de los daños
causados por errores de instalación o de uso y, en cualquier caso, por el incumpli-
miento de las instrucciones.
Antes de efectuar cualquier operación de limpieza o mantenimiento, desconecte el
aparato de la red de alimentación eléctrica mediante el interruptor general u otro
dispositivo de corte.
En caso de avería o funcionamiento incorrecto del aparato, desconéctelo y hágalo
reparar únicamente por un técnico autorizado. Acuda exclusivamente a personal
autorizado. Las reparaciones del aparato y la sustitución de los componentes de-
ben ser efectuadas solamente por técnicos autorizados y con recambios originales.
En caso contrario, se puede comprometer la seguridad del aparato.
Este aparato debe destinarse solamente al uso para el cual ha sido expresamente
diseñado. Todo otro uso ha de considerarse impropio y, por lo tanto, peligroso.
Los materiales de embalaje son una fuente potencial de peligro: no los deje al al-
cance de los niños.
El aparato no debe ser utilizado por niños ni por adultos que tengan limitadas sus
capacidades físicas, sensoriales o mentales, o que no cuenten con la experiencia
y los conocimientos debidos, salvo que estén instruidos o supervisados por otra
persona que se haga responsable de su seguridad.
Deseche el aparato y los accesorios de acuerdo con las normas vigentes.
Las imágenes contenidas en este manual son una representación simplificada del
producto. Dicha representación puede tener diferencias ligeras y no significativas
con respecto al producto suministrado.
EL MARCADO CE ACREDITA QUE LOS PRODUCTOS CUMPLEN LOS REQUISITOS FUNDA-
MENTALES DE LAS DIRECTIVAS APLICABLES.
LA DECLARACIÓN DE CONFORMIDAD PUEDE SOLICITARSE AL FABRICANTE.
2. INSTRUCCIONES DE USO
2.1 Presentación
Estimado cliente:

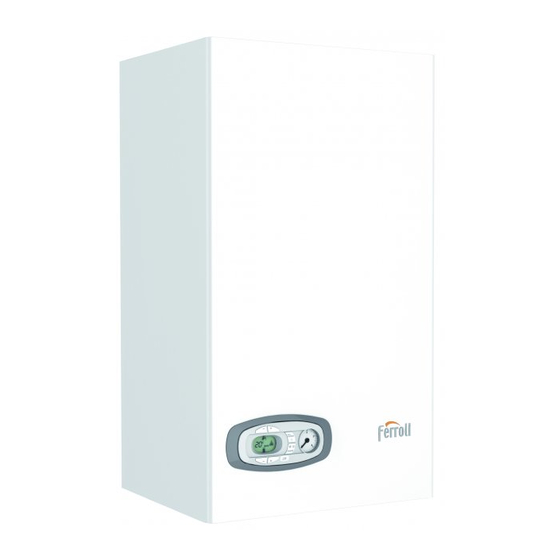

DIVACONDENS D PLUS F24 es un generador térmico de cámara estanca para cale-
facción y producción de agua caliente sanitaria con funcionamiento por condensación
y altísimo rendimiento, alimentado con gas natural o GLP y dotado de sistema de control
con microprocesador.
2.2 Panel de mando
Panel
1
8
5
11
12
14
3
fig. 1 - Panel de control
Leyenda panel fig. 1
1
Tecla para disminuir la temperatura del ACS
2
Tecla para aumentar la temperatura del ACS
3
Tecla para disminuir la temperatura de calefacción
4
Tecla para aumentar la temperatura de calefacción
5
Pantalla
6
Tecla de rearme - selección de modo Verano/Invierno - Menú "Temperatura adaptable"
7
Tecla de selección modo Economy/Comfort - encendido/apagado del equipo
8
Símbolo de agua caliente sanitaria
9
Indicación de funcionamiento en ACS
10
Indicación de modo Verano
11
Indicación de multifunción
12
Indicación de modo Eco (Economy)
13
Indicación de funcionamiento en calefacción
14
Símbolo de calefacción
15
Indicación de quemador encendido y potencia actual (parpadeante durante la
función de anomalía de combustión)
16
Conexión para Service Tool
17
Higrómetro
18
ES
2
9
10
15
7
eco
comfort
1
0
reset
4
13
16
6
DIVACONDENS D PLUS F24
Indicación durante el funcionamiento
Calefacción
La demanda de calefacción (generada por el termostato de ambiente o el reloj progra-
mador a distancia) se indica mediante el parpadeo del símbolo de aire caliente arriba del
símbolo del radiador.
La pantalla (11 - fig. 1) muestra la temperatura actual de la ida a la calefacción y "d2"
durante el tiempo de espera".
Agua caliente sanitaria
La solicitud de agua sanitaria (generada por la toma de agua caliente sanitaria ) se indica
mediante el parpadeo del símbolo del agua caliente debajo del símbolo del grifo, en el
display.
La pantalla (11 - fig. 1) muestra la temperatura actual de salida del agua caliente sani-
taria y "d1" durante el tiempo de espera".
Comfort
La demanda Comfort (restablecimiento de la temperatura interior de la caldera) es se-
ñalizada por el parpadeo del símbolo del agua debajo del grifo. La pantalla (11 - fig. 1)
muestra la temperatura actual del agua contenida en la caldera.
Anomalía
En caso de anomalía (cap. 4.4) la pantalla muestra el código de error ( 11 - fig. 1) y, du-
rante los tiempos de espera por seguridad, las indicaciones "d3", "d4" y "d5".
2.3 Encendido y apagado
Conexión a la red eléctrica
Durante los 5 primeros segundos, en la pantalla se visualiza la versión del software
de la tarjeta.
Abrir la llave del gas ubicada antes de la caldera.
En adelante, la caldera se pondrá en marcha automáticamente cada vez que se ex-
traiga agua caliente sanitaria o haya una demanda de calefacción generada por el
termostato de ambiente o el reloj programador a distancia.
Apagado y encendido de la caldera
Pulse la tecla on/off ( 7 - fig. 1) durante 5 segundos.
Cuando la caldera se apaga, la tarjeta electrónica permanece conectada. Se desactivan
la producción de agua sanitaria y la calefacción. El sistema antihielo permanece operativo.
Para reactivar la caldera, pulse otra vez la tecla on/off ( 7 - fig. 1) durante 5 segundos.
17
La caldera se pondrá en marcha cada vez que se extraiga agua caliente sanitaria o haya
una demanda de calefacción (generada por el termostato de ambiente o el cronomando
remoto).
B
Si el aparato se desconecta de la alimentación eléctrica o de gas, el sistema
antihielo no funciona. Antes de una inactividad prolongada en invierno, para
2
evitar daños causados por las heladas, se aconseja descargar toda el agua de
la caldera (sanitaria y de calefacción) o descargar solo el agua sanitaria e in-
3
troducir un anticongelante apropiado en la instalación de calefacción, como se
indica en la sec. 3.3.
4
2.4 Regulaciones
Conmutación Verano / Invierno
Pulsar la tecla verano/invierno (6 - fig. 1) durante dos segundos.
En la pantalla se visualiza el símbolo Verano (10 - fig. 1): la caldera sólo suministra agua
sanitaria. El sistema antihielo permanece operativo.
Para desactivar la modalidad Verano, pulsar nuevamente la tecla verano/invierno (6 -
fig. 1) durante dos segundos.
Regulación de la temperatura de calefacción
Mediante las teclas de la calefacción ( 3 y 4 - fig. 1) se puede regular la temperatura del
agua de calefacción entre 30 °C y 80 °C, pero se aconseja no hacer funcionar la caldera
a menos de 45 °C.
cod. 3541P650 - Rev. 00 - 07/2018
fig. 2 - Apagado de la caldera
fig. 3
fig. 4
