Configuración de la función Swift-Lift & Ultra-Lift:
Para velocidad multi-paso 2, 3, 5 (A01-04 = 0,1 ó 2):
1. Ajuste C06-01=1 ó 2 para habilitar la función Swift-Lift & Ultra-Lift, 1 = habilitar automático, 2 =
habilitar por entrada multi-función (MFI).
2. Ajustar C06-02 y C06-03 para determinar la máxima frecuencia de salida FWD/REV de Swift-Lift
& Ultra-Lift.
3. Ajuste C06-04 y C06-05 para determinar la máxima corriente de salida de habilitación Swift-Lift &
Ultra-Lift.
4. Ajuste la velocidad de habilitación de Swift-Lift & Ultra-Lift (C06-06) uno o dos hertz por debajo
de la referencia normal de velocidad de operación.
Por ejemplo: Si la máxima velocidad normal de operación es 60 Hz, ajuste C06-06 a 59 Hz o
58 Hz como velocidad de habilitación de Swift-Lift & Ultra-Lift.
5. Asegúrese de incrementar la máxima frecuencia (E01-04) desde 60 Hz.
Para 2, 3 paso infinitamente variable (A01-04 = 3 ó 4)

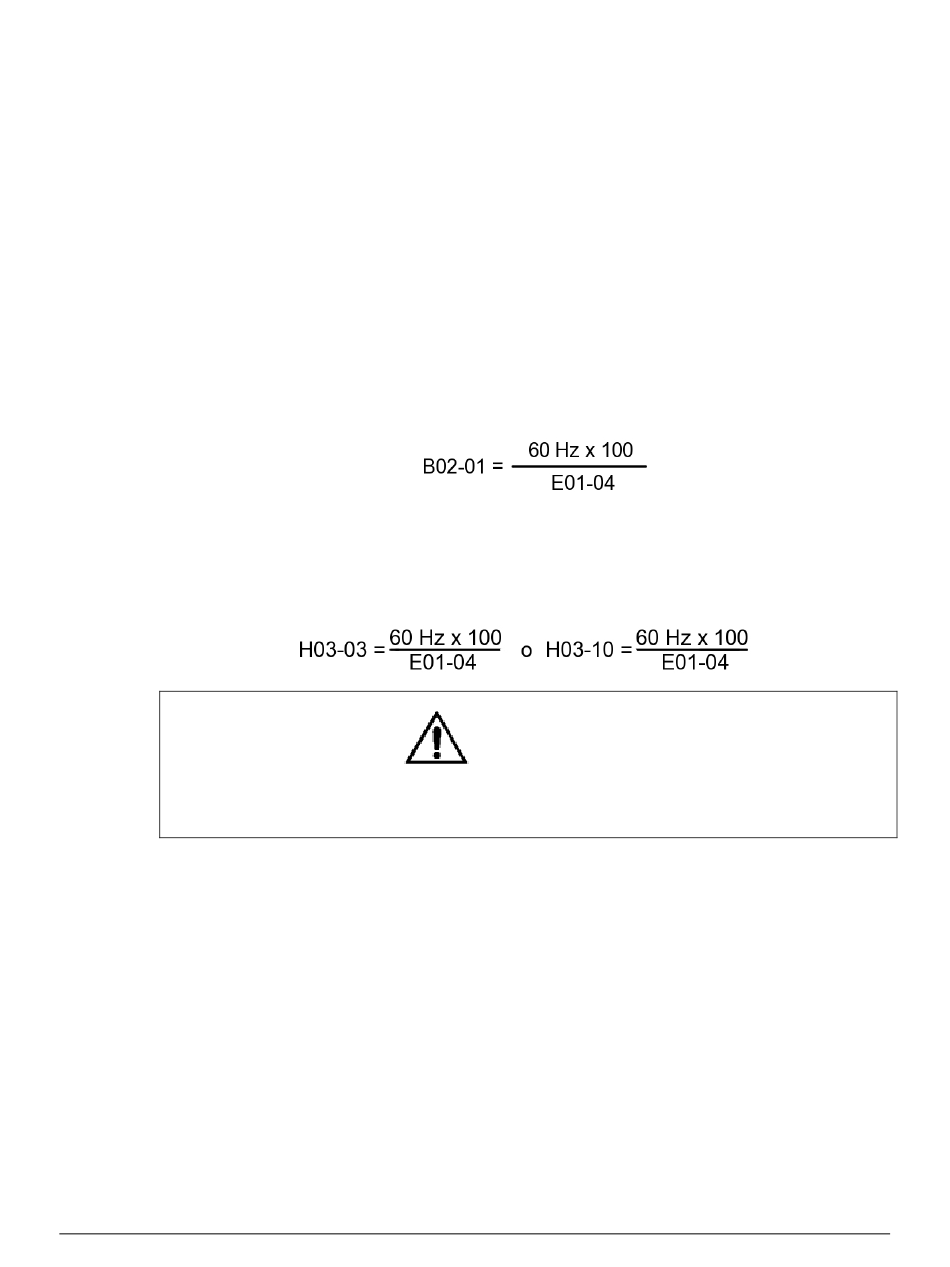

1. Si el sistema está utilizando 2-paso o 3-paso infinitamente variable como método de control de
velocidad, se debe utilizar la siguiente fórmula para ajustar
B02-01 (límite superior de referencia)
Para unipolar/bipolar análogo (A01-04 = 5 ó 6)
1. Si el sistema está utilizando bipolar análogo o unipolar análogo como método de control de
velocidad, se debe utilizar la siguiente fórmula para ajustar la constante.
H03-03 (multiplicador de ganancia para señal de entrada análoga de terminal A1).
H03-10 (multiplicador de ganancia para señal de entrada análoga de terminal A2).
Todo motor y maquinaria de actuación debe ser capaz de operar por encima de la velocidad base del
motor. Consulte al fabricante del motor/caja de engranes/polipasto antes de activar la función Swift-
Lift y Ultra-Lift. De no seguir esta advertencia se pueden causar daños al equipo y posibles lesiones.
ADVERTENCIA
IMPULSE®-G+ & VG+ Serie 4 Manual de instrucciones – Diciembre 2011
5-33
