Montaje, conexión, puesta en marcha
4.2 Montaje
Extracción/inserción del módulo
ATENCIÓN
Desconexión de la estación al extraer/insertar el módulo
Desconecte siempre la tensión de alimentación de la estación antes de extraer o insertar el
módulo.
Dimensiones para el montaje

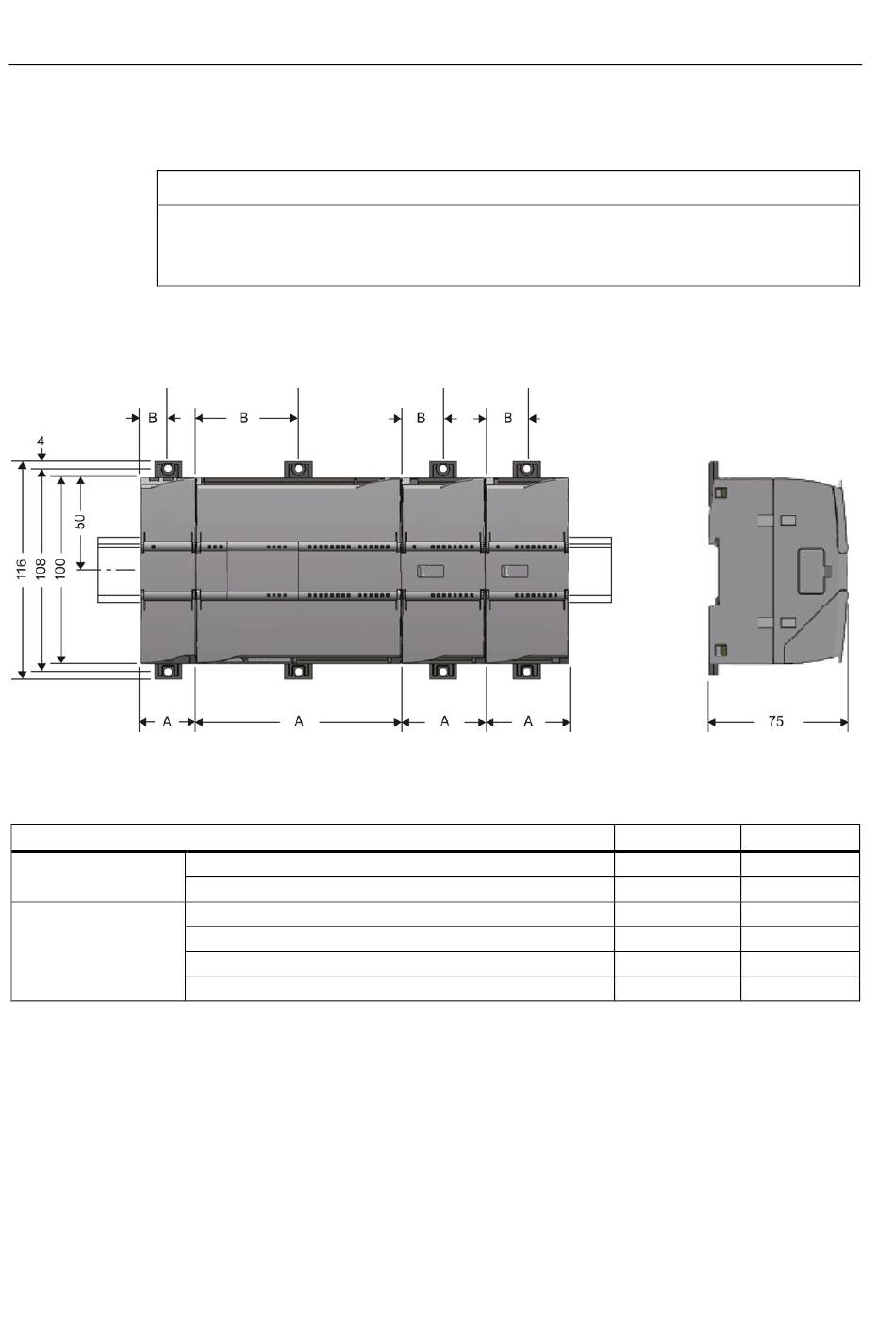

Figura 4-1
Dimensiones de montaje del S7-1200
Tabla 4- 1
Dimensiones para el montaje (mm)
Aparatos S7-1200
CPU (ejemplos)
Interfaces de
comunicación
(ejemplos)
* Ancho B: dimensiones entre el borde de la carcasa y el centro del taladro para el borne del perfil de sombrero
Encontrará información detallada sobre las medidas del módulo en el capítulo Esquemas
acotados (Página 73).
30
CPU 1211C, CPU 1212C
CPU 1214C
CM 1241 RS232 y CM 1241 RS485
CM 1243-5, CM 1242-5 (maestro / esclavo PROFIBUS)
CP 1242-7
CP 1243-1 xxx
Anchura A
90 mm
110 mm
30 mm
30 mm
30 mm
30 mm
CP 1243-1 DNP3, CP 1243-1 IEC
Instrucciones de servicio, 02/2014, C79000-G8978-C312-02
Ancho B *
45 mm
55 mm
15 mm
15 mm
15 mm
15 mm
