MONTAJE E INSTALACION

3. ACOPLAMIENTO DE LA CUBIERTA AL TRACTOR

a) Quite la tapa de la correa de la cubierta.
b) Ponga la cubierta en ángulo recto a unos 5 cm aproximadamente enfrente de las ruedas delanteras del
tractor.
c) Saque las dos mangueras de 5/8" de la válvula del tractor (no las cruce) hasta los dispositivos "PRESION"
y "RETORNO" del motor de la cubierta. Conecte estas mangueras con los dispositivos que están hacia
arriba para hacer más fácil el acoplamiento de los brazos de empuje a la cubierta. Deje las conexiones
ajustadas, pero no demasiado. Se volverán a poner y a apretar de modo seguro más adelante del proceso
de instalación.
d) Alinee el pivote delantero de los dos brazos de empuje dentro de las abrazaderas de suspensión de la
cubierta, introduzca los pasadores y asegúrelos con lavijas de horquilla.

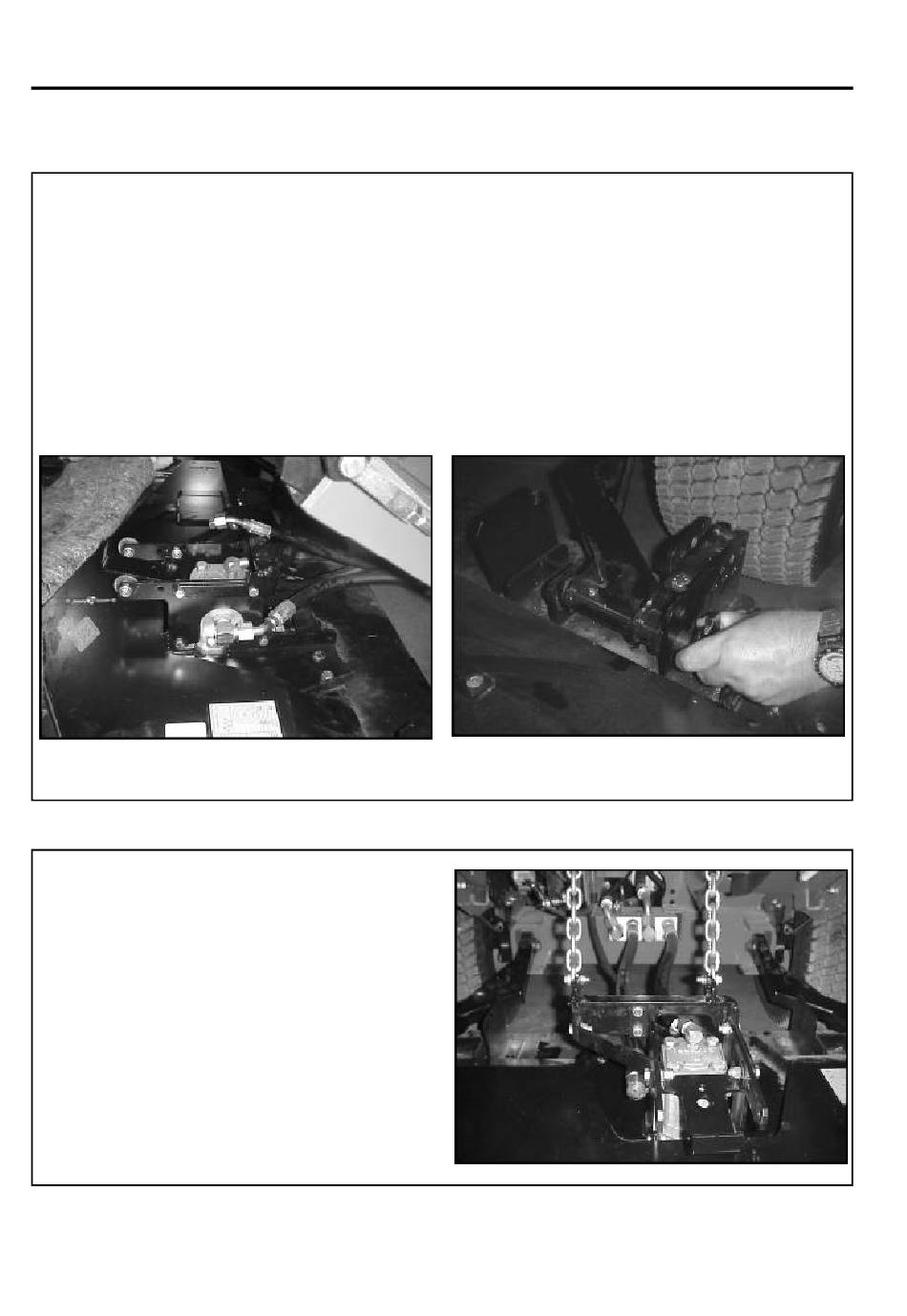

Acoplamiento de la manguera
del motor de la cubierta

4. CADENAS DE SEGURIDAD

a) Verifique que la unión inferior de las cadenas de
la cubierta alcanza los orificios de montaje de la
abrazadera de la cubierta. Si no lo hace, puede
que se necesite bajar más el cilindro de la
cubierta con la palanca de elevación del tractor
o que se necesite comprobar las cadenas.
b) Sujete la unión inferior de las cadenas a la
abrazadera con pernos y arandelas de 5/16-18
x 1-1/4", asegurándose primero de que las
cadenas quedan rectas sin doblarse. Asegúrela
con tuercas de fijación.
E-6
MANUAL DE INSTALACION, PIEZAS & MANTENIMIENTO
Tractores RANSOMES Serie 700 CE
Acoplamiento del brazo
de empuje
