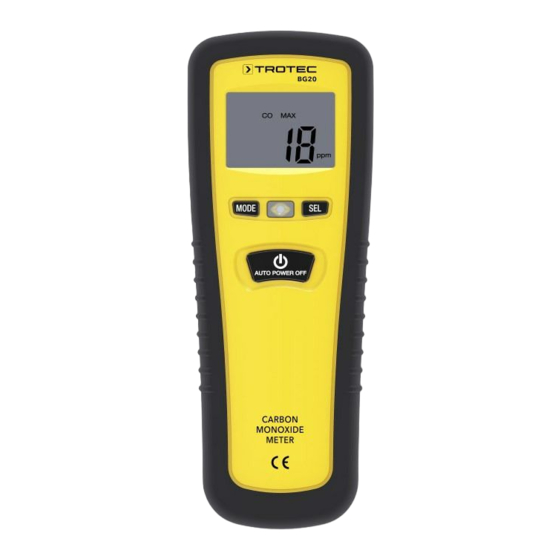

Trotec BG20 Manual De Instrucciones

Medidor de monóxido de carbono
Ocultar thumbs Ver también para BG20:
Tabla de contenido

Publicidad

Idiomas disponibles
  • ES

Idiomas disponibles

  • ESPAÑOL, página 27

Enlaces rápidos

Descargar este manual
D
G
Operating manual - Carbon-Monoxide-Meter . . . . . . . . . . . . B - 1
F
I
o
E
P
Q
T
o
RUS
o
Käyttöohje - Hiilimonoksidimittari . . . . . . . . . . . . . . . . . . . . . L - 1
FIN
N
Bruksanvisning - Karbonmonoksidmåler . . . . . . . . . . . . . . . .M - 1
S
Bruksanvisning - Mätapparat för koloxid. . . . . . . . . . . . . . . . N - 1
®
