ROMĂNIA
RO

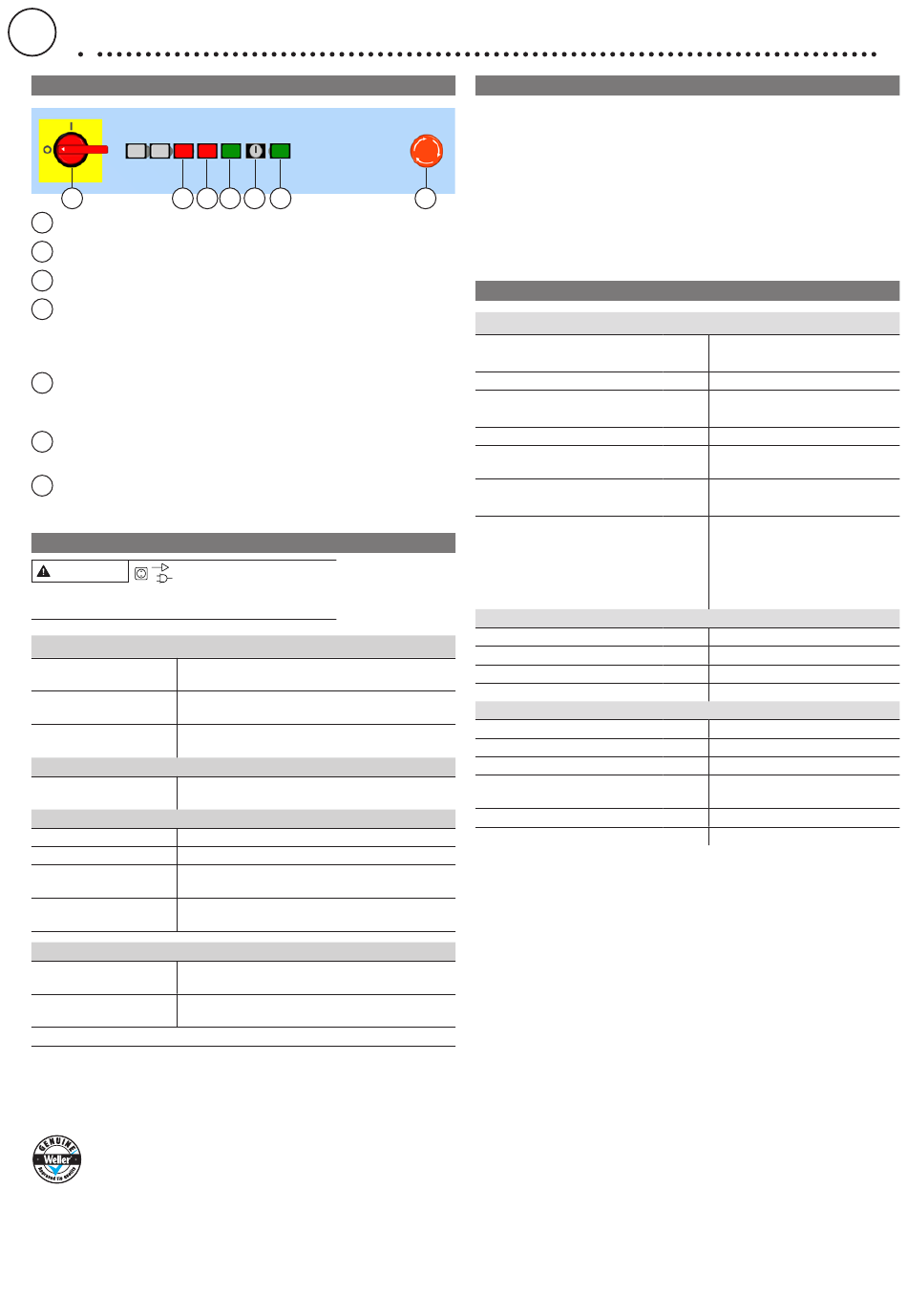

Elementele de operare
1 2
1
ON / OFF
2
Fault
3
Stop
4
Porneşte procesul programului WinControl încărcat în mod curent.
Start
După oprire, maşina reporneşte mişcarea exact de unde a fost
întreruptă dacă prelucrarea nu a fost încheiată cu interfaţa cu
utilizatorul.
5
Comutatorul cu cheie
De la comutatorul cu cheie puteţi anula funcţionarea comutatoare-
lor de protecţie ale uşilor în vederea configurării
6
Power Conectarea treptei finale de la sistemul de comandă al axelor şi
tensiunea de comandă.
7
Deconectare de urgenţă
poate fi verificată cu ajutorul software-ului.
Îngrijirea şi întreţinerea curentă
AVERTIZARE
Înaintea tuturor lucrărilor la aparat, scoateţi fişa din
priză. Lăsaţi aparatul să se răcească.
Zilnic
Vârf de lipire
Staţia de curăţare
Tubul de ghidare al firului
de sudură
Săptămânal
Tubul de ghidare al firului
de sudură
La fiecare 3 luni
Vârf de lipire
Rezistenţă
Sistem de avans al sârmei
de lipit
Sistemul de acţionare
Axe
La fiecare 500 - 1000 de
ore de funcţionare
La fiecare 100 - 200 de ore
de funcţionare
Orele de funcţionare pot fi afişate în WinControl.
Controlaţi regulat toate cablurile şi furtunurile racordate. Scoateţi imediat din uz
sculele electrice defecte.
Reparațiile și lucrările care nu sunt descrise în prezentul manual pot fi efectuate
numai de personal calificat și autorizat .
Utilizaţi numai piese de schimb WELLER.
80
3 4 5 6
Întreruperea tuturor funcţiilor; starea defecţiunii
verificaţi gradul de uzură
înlocuiţi dacă este necesar
Scuturaţi periile
Goliţi recipientul de captare
verificaţi gradul de uzură
înlocuiţi dacă este necesar
curăţare
înlocuiţi dacă este necesar
Verificaţi temperatura
înlocuiţi dacă este necesar
Verificare vizuală a gradului de uzură a roţilor de
acţionare datorat presiunii sau arborelui de transmisie
Verificaţi punctul de comutare al comutatorului de la
finalul firului cu plumb
Lubrifiaţi axele (din fabricaţie cu unsoare pe bază de
săpun de sodiu GP00/000F-20 conform DIN 5105022)
Dacă se utilizează ulei, efectuaţi o lubrifiere ulterioară.
Garanția pentru produs
Drepturile de remediere a deficienţelor îşi pierd valabilitatea pentru cumpărător într-un
an de la data livrării. Acest lucru nu se aplică în cazul drepturilor cumpărătorului la o
cale de atac conform paragrafelor 478, 479 din Codul Civil (Germania).
În cadrul unei garanţii pentru produs oferite de noi, ne asumăm răspunderea numai
dacă garanţia pentru structură sau pentru durata de valabilitate a fost emisă de noi în
scris şi utilizându-se noţiunea „Garanţie".
7
Garanţia pentru produs îşi pierde valabilitatea în caz de folosire improprie şi dacă
s-au întreprins intervenţii de către persoane necalificate.
Vă rugăm să vă informaţi la
www.weller-tools.com.

Date tehnice

Robot de lipire pentru pistoane
Dimensiuni L x l x h
Greutate
Tensiunea de rețea
Consumul de putere
Racord pentru aer comprimat
Aer comprimat fără ulei, uscat
Zona de lucru
Intervalul de deplasare
Letconul
Consumul de putere
Domeniul de temperaturi
Cursa Modul pneumatic
Unghi de atac
Sistem de avans al sârmei de lipit
Diametrul firului de lipit
Viteza
Consumul de putere
Raport de reducere transmisie
planetară
Cursa Modul pneumatic
Unghi de atac
Ne rezervăm dreptul asupra modificărilor tehnice!
WTBR-1000
(mm) 1100 x 900 x 950
(inch)
(kg) 205
(V / Hz) 200-230 / 50-60
100-120 / 50-60
(W) max. 1500
bar 5,5 - 8
(mm) 390(2 x 195) x 205 x 100
(inch)
(mm) Axe:
x: 400
y: 300
z: 100
t: 270°
HER 120
(W) 120
(°C) 50 - 450
(mm) 50
-30° - +30°
(mm) 0,5 - 1,5
(mm /s) 0 - 24
(W) 1,7
1:166
(mm) 30
-30° - +30°
