4.3. Conexión de una batería Pylontech
4.3.1. Conexión de una sola batería
Este cable debe conectarse a la batería enchufando la clavija RJ45 (8 pin) en la entrada correspondiente:
1. En el caso de baterías Pylontech, introducir la clavija en el puerto BMS CAN de la batería aislada.

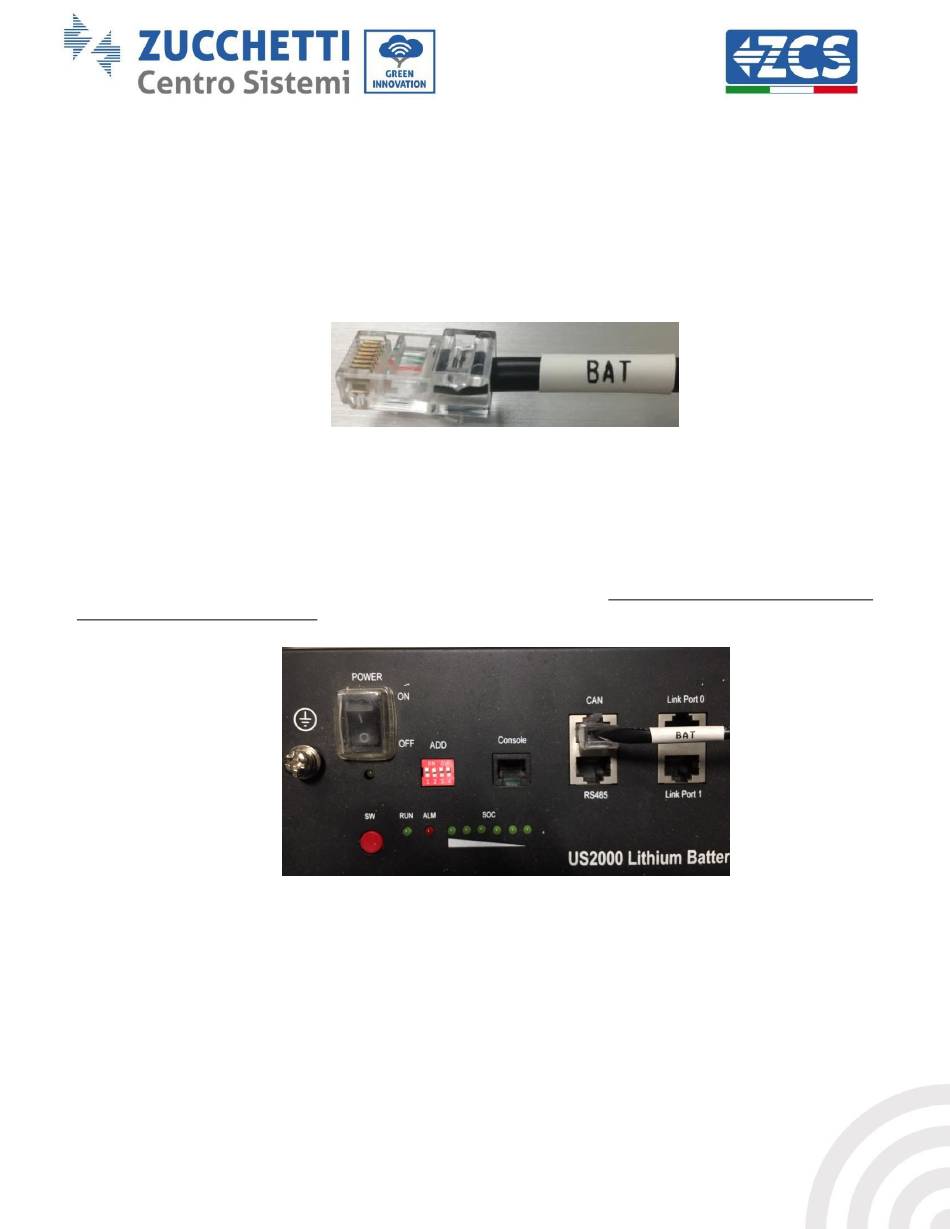

Figura 8 - Cable de comunicación Pylontech a introducir en la entrada de comunicación de la batería
2. Asegurarse de que el orden de los interruptores DIP mantenga la configuración de fábrica (todos en
posición OFF).
3. Conectar el cable de tierra a la batería mediante el orificio roscado.
NOTA: cuando se conectan las baterías Pylontech, utilizar el cable de comunicación incluido en el kit del
inversor, como muestra la figura.
Manual de usuario 1PH HYD3000-HYD6000-ZSS-HP
Rev. 1.0 02/08/2021
Identificación: MD-AL-GI-00 (Info sistema)
Rev. 1.0 del 02/08/2021 - Aplicación: GID
Figura 9 - Conexión del cable de comunicación a la batería Pylontech
