4.7. Conexión de una batería AZZURRO 5000
4.7.1. Conexión de una sola batería
El mismo clave debe conectarse a la batería enchufando la clavija RJ45 (8 pin) en la entrada correspondiente:
a. Introducir la clavija en el puerto CAN de la batería aislada.
b. Conectar el cable de tierra a la batería mediante el contacto apropiado.
NOTA: El cable de comunicación se encuentra dentro del kit en la caja del inversor.
Manual de usuario 1PH HYD3000-HYD6000-ZSS-HP
Rev. 1.0 02/08/2021
Identificación: MD-AL-GI-00 (Info sistema)
Rev. 1.0 del 02/08/2021 - Aplicación: GID

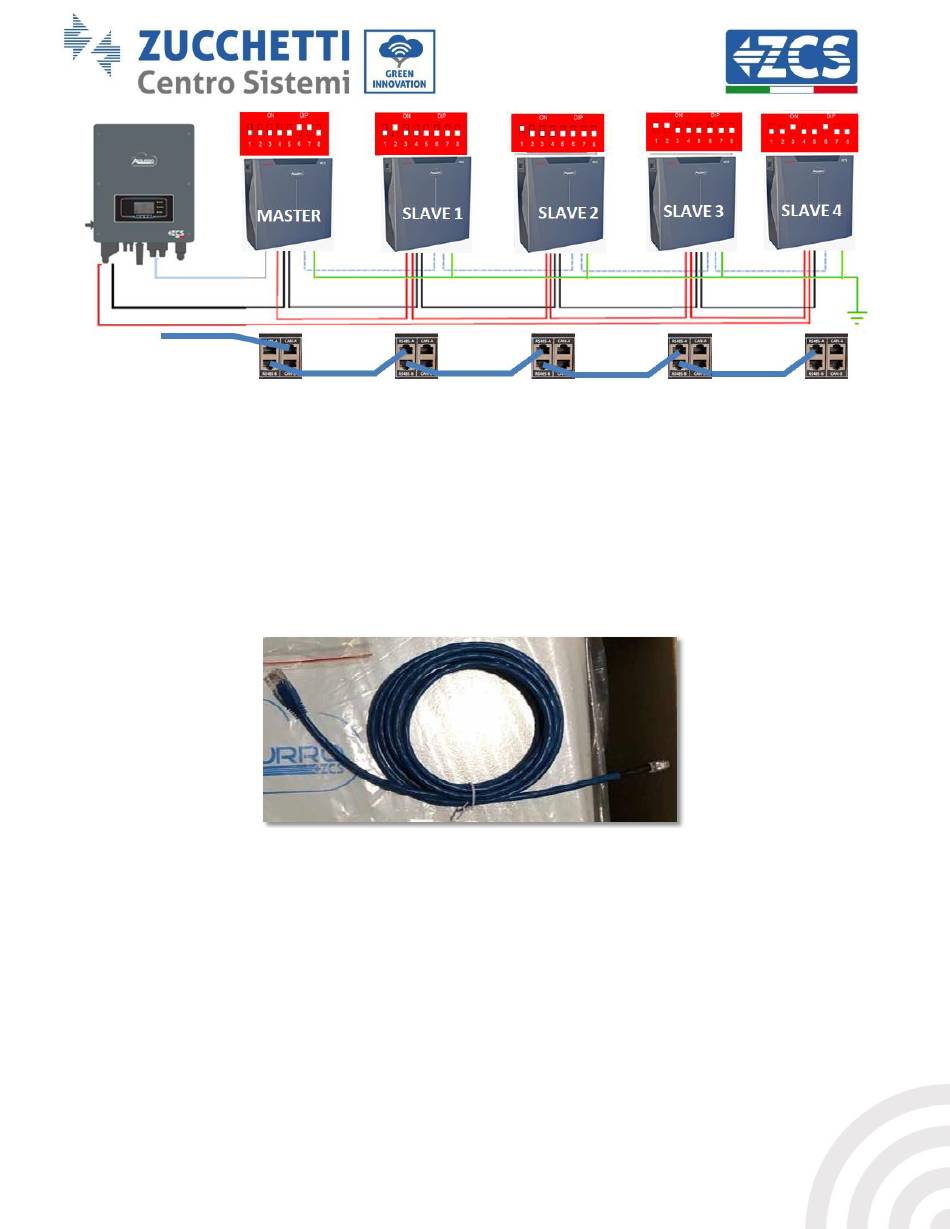

Figura 32 – Conexión en paralelo de cinco baterías WeCo 5k3
Figura 33 - Cable de comunicación entre el inversor y la batería AZZURRO 5000
35/153
