Descripción y Funcionamiento de la plaqueta electrónica en Unidades EL-010 a EL-030

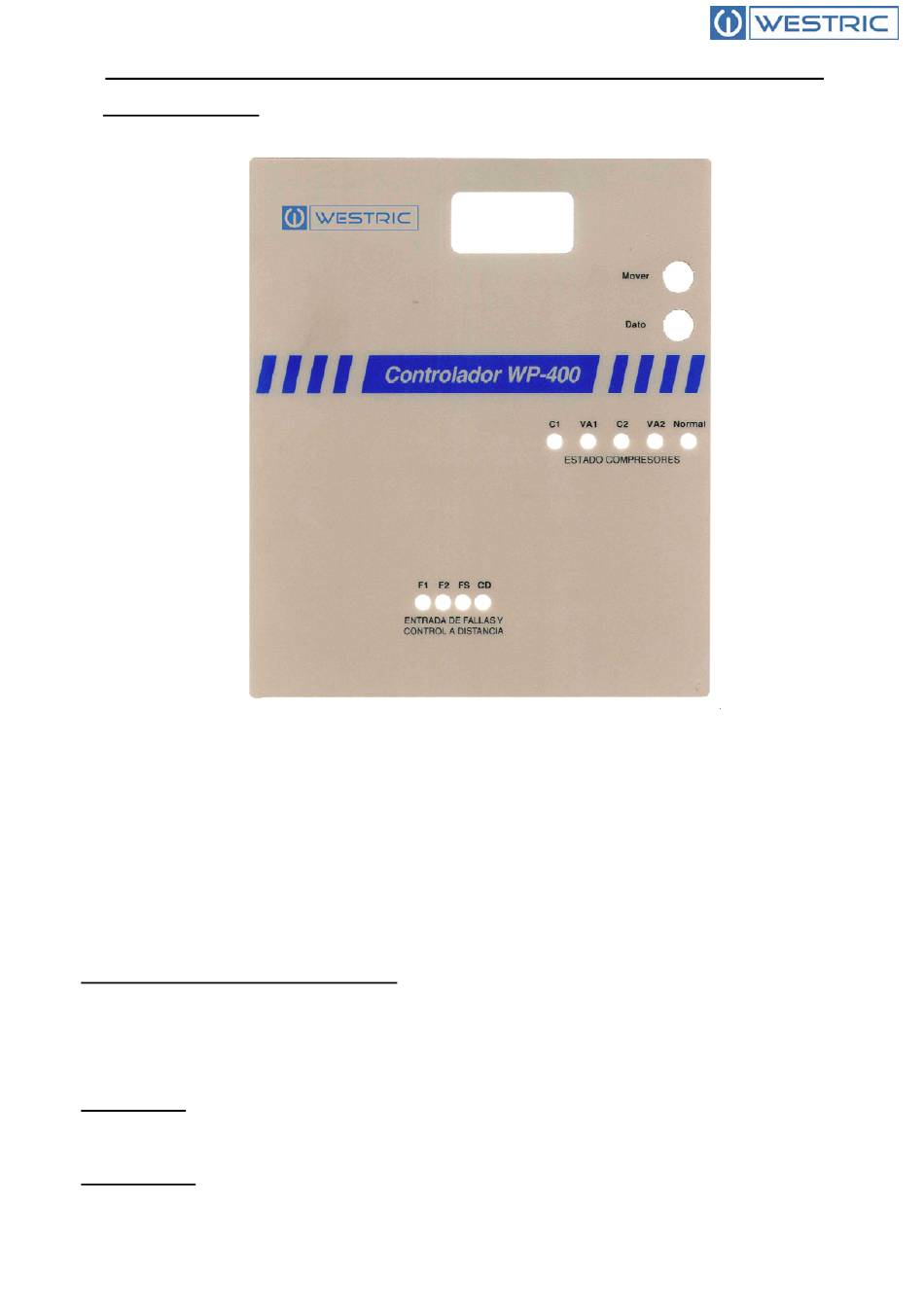

Vista de Controlador
La plaqueta se conecta a través de borneras enchufables, esta a su vez para fijar los cables tienen mordazas a
tornillo.
En la parte superior hay nueve bornes, divididos en tres grupos, estos bornes son para los sensores de temperatura.
Temperatura de retorno de agua: Este sensor es el que funciona como termostato, dependiendo de la
temperatura de retorno de agua y el set-point enciende o apaga los compresores.
El diferencial es de + - 1°C, la primer etapa esta separada de la segunda por 1°C.
En los equipos con compresores en tamden el segundo compresor del tamden arranca dependiendo de la
temperatura del agua 5 minutos luego del primero. Todos los compresores encienden desfasados para evitar un
pico de corriente muy alto.
Temperatura de salida agua equipo 1 y 2: Este es un sensor de seguridad, si el agua llega a los 2°C o inferior el
compresor que corresponde a esta salida se detiene para evitar el congelamiento.
Esta regulación es para las máquinas cuya salida de agua es de 7ºC, como normalmente salen de fábrica.
Para otras aplicaciones especiales consultar en fábrica.
En la parte inferior de la plaqueta se encuentran los siguientes bornes:
Alimentación:
Dos pares de bornes para alimentación de la misma, señalados como 16VCA y 11VCA.
Comunicación:
Comunicación, señalados como – DO DO / (No implementada en esta versión V1.0)
