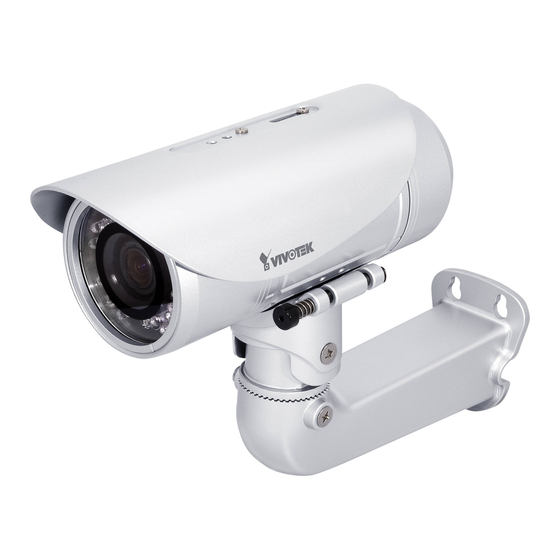

Resumen de contenidos para Vivotek IP7361
-
Página 2: Advertencia Antes De La Instalación
Advertencia antes de la instalación Apague la cámara de red si aparece Consulte el manual del usuario humo o algún olor no habitual. para ver la temperatura de funcionamiento. Póngase en contacto con su distribuidor si ocurriera esto. No toque la cámara de red si hubiera No coloque la cámara de red tormentas. -
Página 3: Compruebe El Contenido Del Embalaje
Compruebe el contenido del embalaje IP7361 con el cable RJ45 Visera RJ45 Conector impermeable para la Soporte de montaje en la pared carcasa del RJ45 Ethernet Adhesivo de alineación / Gel de sílice Adaptador de alimentación CD de software Conector impermeable (para copia de seguridad) Guía rápida de instalación... -
Página 4: Descripción Física
Descripción física Objetivo LED IR Detector de luz Ranura de tarjetas SD/SDHC Bloque de terminales Botón Reset de E/S generales LED de estado Toma para el cable de alimentación Cable RJ45 ES-63... -
Página 5: Instalación Del Hardware
Instalación del hardware 1. Fije a la pared el adhesivo de alineación. Taladre cuatro orificios en la pared. Introduzca a continuación los tacos de plástico suministrados en los orificios y asegure la placa con los tornillos suministrados. 2. Fije el soporte en el lateral de la cámara de red con dos tornillos. - Página 6 Conector impermeable Componentes del conector impermeable Definición de las Alimentación +12V clavijas (Pin) Salida digital Tuerca de los tornillos (A) Entrada digital Cierre hermético (B) Tierra AC 24V Cierres herméticos (C) AC 24V Carcasa (D) RS485 + Tuerca hermética RS485 - Entrada de Micrófono Externo Tierra...
-
Página 7: Ensamblaje De Los Cables
Ensamblaje de los cables Conector del cable RJ45 Dimensiones del cable RJ45 (unidad: mm) Componentes del conector impermeable Tuerca hermética (A) Cierre hermético (B) Tuerca de los tornillos Carcasa (D) Junta (E) Pasos de ensamblaje Inserte el cierre hermético en la Introduzca en la carcasa las Prepare el cable Ethernet y la tuercas de los tornillos. -
Página 8: Implementación De La Red
Implementación de la red Power over Ethernet (PoE) Si se utiliza un conmutador con capacidad para PoE La cámara es compatible con PoE, lo que permite la transmisión de alimentacióny datos a través de un único cable de Ethernet. Consulte la siguiente ilustraciónpara conectar la cámara a un conmutador con capacidad para PoE mediante uncable de Ethernet. -
Página 9: Asignación De La Dirección Ip
Wizard 2 3. El programa buscará los receptores de vídeo, los servidores de vídeo o las cámaras de red de VIVOTEK situados en la misma red local. 4. Después de la búsqueda, aparecerá la ventana del instalador principal. Haga clic en la dirección MAC que coincida con la de la etiqueta situada en la parte inferior del... -
Página 10: Listo Para Su Uso
Listo para su uso 1. Acceda a la cámara de red desde Internet. 2. Recupere vídeo en directo mediante exploradores web o software de grabación. Recupere vídeo en directo mediante exploradores web o software de grabación. 3. Desatornille el control de zoom para ajustar el factor de zoom. - Página 11 5. Ajuste la carcasa de las lentes. 6. Abra la carcasa posterior. 7. Rasgar la bolsa de recolección de aluminio y quitar el gel de sílice Coloque el gel de sílice en la parte interior de la cubierta posterior y apriete la carcasa posterior. (Reemplazar el gel de sílice con un nuevo si usted abrir la tapa trasera después de la instalación.) Nota...
- Página 12 Accesorios VIVOTEK también ofrece otros accesorios para aplicaciones versátiles, tal y como se puede observar en las ilustraciones siguientes. Visite la página web oficial de VIVOTEK para obtener más información sobre adquisición de accesorios. Soporte de montaje colgante Soporte de montaje para esquinas Soporte de montaje postes Iluminador IR (Distancia 30 m, 60°)
- Página 13 NOTES Quick Installation Guide ES-72...
