Intermatic PE24VA Manual De Instalación, Funcionamiento Y Mantenimiento

ACCESORIOS DE CONTROL
PARA PISCINAS Y SPA

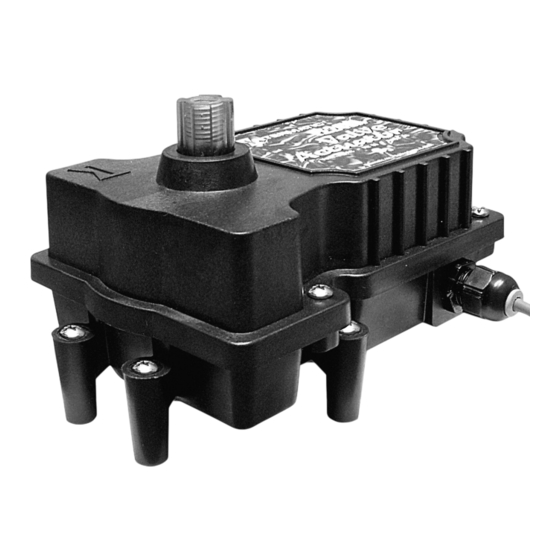

ACCIONADOR DE VÁLVULA MODELO PE24VA
Apto para aplicaciones de equipos para piscina y spa
CLASIFICACIONES ELÉCTRICAS: 24 voltios, 60 Hz, 0,75 amperios.
Ciclo de trabajo en funcionamiento normal: 1 minuto ENCENDIDO (máx.), 8 minutos APAGADO (mín.).
Estos valores se pueden exceder temporalmente durante las pruebas y ajustes de la instalación.
ADVERTENCIA
• SOLO SE DEBE CONECTAR A UN CIRCUITO DE CLASE 2
• TODO EL CABLEADO DEBE CUMPLIR CON LOS CÓDIGOS ELÉCTRICOS LOCALES Y ESTATALES,
INCLUSO EL CÓDIGO ELÉCTRICO NACIONAL O EL CÓDIGO ELÉCTRICO CANADIENSE.
1. Destornille la perilla de sujeción y retire la manilla del eje de la
válvula. Deje a un lado la perilla y la manilla para usarlas después.
2. Con un destornillador Phillips, retire los cuatro tornillos del cuerpo
de la válvula como se muestra en la Figura 1.
3. Voltee el accionador y observe los dientes como se muestra en la
Figura 2.
4. Coloque el accionador sobre el eje de la válvula de modo que el
diente pequeño se enganche con la ranura pequeña en el eje de la
válvula. Consulte la Figura 2.
5. Gire el accionador hasta que se apoye alineado con los cuatro
orificios, de modo que coincida con una de las posiciones de
montaje que se muestran en la Figura 3. Consulte la tabla a
continuación para conocer descripciones de las opciones de
montaje.
Opciones de montaje
Plomería estándar: Una válvula de tres puertos es el puerto B
(medio), lo que la convierte en el puerto de entrada (común), y los
puertos A y C son los puertos de salida (consulte la Figura 1).
Montaje del accionado estándar: El cuerpo principal del
accionador está sobre el puerto B como se muestra en el Elemento
II de la Figura 3.
El accionador también se puede montar sobre una válvula en
cuatro posiciones diferentes, como lo muestra la Figura 3. Según la
plomería de la válvula y la posición de montaje del accionador, es
posible que se deban restablecer las levas dentro del accionador.
(Consulte la siguiente sección).
6. Use los cuatro tornillos largos de acero inoxidable que se
proporcionan para instalar el accionador en la válvula.
7. Use la perilla de sujeción que dejó a un lado en el paso 1 para
conectar la manilla al eje de la válvula.
8. Conecte el cable de alimentación SOLO A UN CIRCUITO DE
CLASE 2, con clasificación de 24 V nominales, 4 A o 100 VA
máximo.
Riesgo de descarga eléctrica
LEA, SIGA Y GUARDE ESTE MANUAL DE INSTRUCCIONES
MONTAJE DEL ACCIONADOR SOBRE LA VÁLVULA
MANUAL DE INSTALACIÓN,
FUNCIONAMIENTO Y
MANTENIMIENTO
Puerto
A
Puerto B
El agua fluye hacia
(puerto común)
adentro o hacia afuera
de la válvula
Figura 1. Plomería estándar
Coloque el accionador en la válvula de modo que el
diente pequeño se alinee con la ranura pequeña.
RANURA PEQUEÑA DIENTE PEQUEÑO
VÁLVULA
Figura 2. Montaje del accionador
ELEMENTO I
Puerto A
Puerto B (puerto común)
ELEMENTO III
Figura 3. Posiciones de montaje
Tornillos (4)
Puerto
C
VISTA
INFERIOR DEL
ACCIONADOR
ELEMENTO II
Puerto C
ELEMENTO IV
