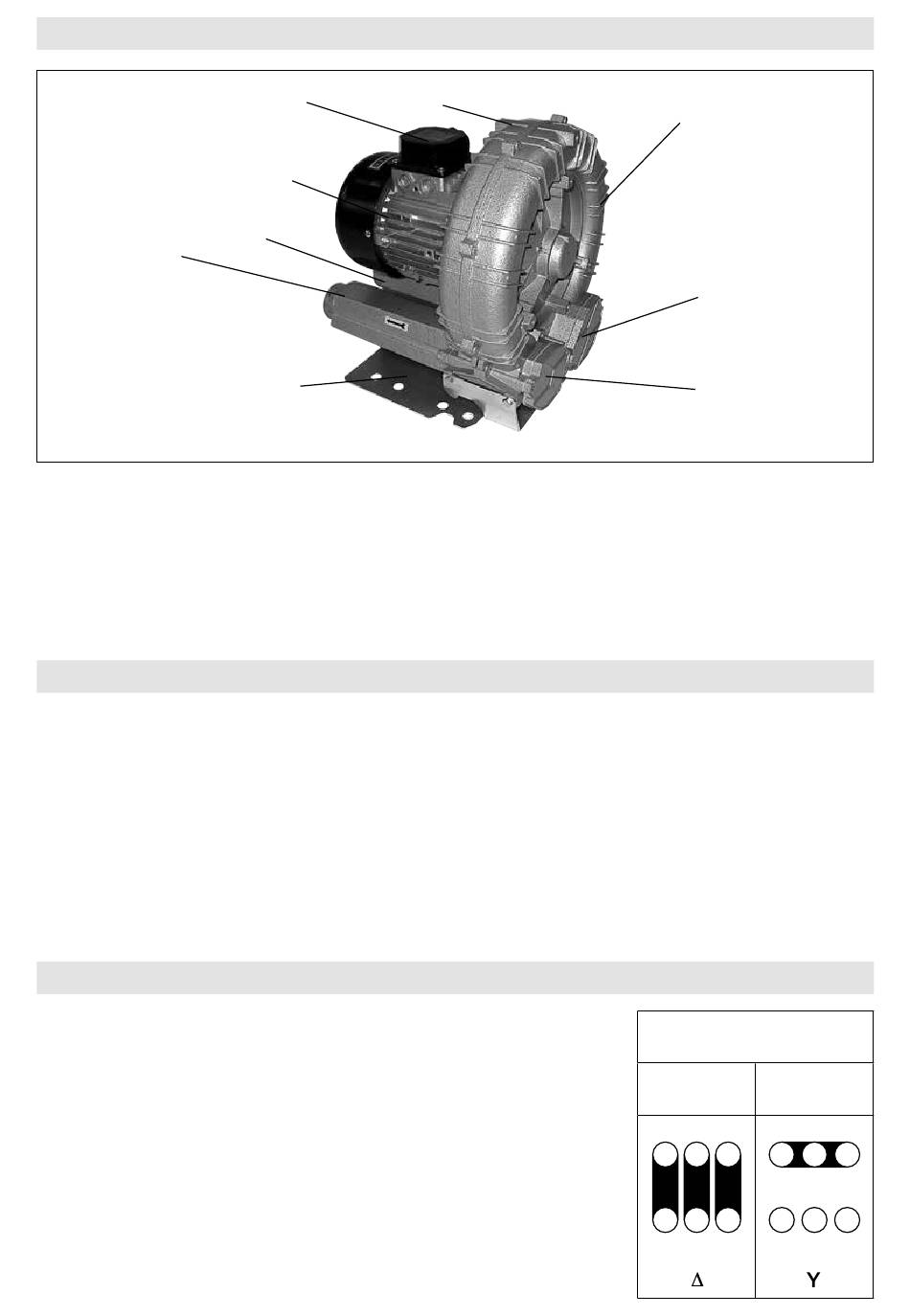

Apparatbeskrivelse AIRPACK
1
1. Koblingsflens MP6, utblåsningsåpning ø 60
2. Koblingsflens MP6, innsugningsåpning ø 60 (med sikt)
3. Motor
4. Elektr. koblingsboks
5. Fot
Bruksbetingelser AIRPACK
• AIRPACK-viften må festes med fire M12-skruer på foten (5). Innfellingen kan foretas horisontalt eller vertikalt.
• Beskytt viften mot vibrasjoner og rystelser.
Viktig:
• Viften må ikke kjøres med lukket inn- eller utløpsstuss. Kompresjonsvarme oppstår ved struping av luftmengden
på viften, da dette varmer opp viften og luftslangene. Bruk bare temperaturbestandige slanger eller metallslan-
ger. Fest slangene med klemmer på tilkoblingsflensene MP6 (1 og 2).
• Viften må drives med motorvernbryter. Nominell strøm (se merkeplate) må ikke overskrides.
Bruk av AIRPACK
• Tillatt omgivelses- og innsugingstemperaturen er fra –15 °C til + 40 °C.
Sørg for god lufting av rommet.
• Hvis luften er støvet, må det monteres et filter av rustfritt stål (bestillingsnr.
110.895) på innsugningsåpningen (2).
• Viften må kobles til av fagfolk. Pass på rotasjonsretningen!
• Alt etter nettspenning må en tilsvarende kobling foretas i koblingsbok-
sen (4). Koble jordledningen til jordklemmen, og mål jordingsmotstand.
56
4
3
2
5
9
6. Kompressorhus
7. Alternativ posisjon for utblåsningsåpning
8. Alternativ posisjon for innsugningsåpning
9. Opphengspunkt
6
8
7
Strømskjema i
koblingsboksens deksel (4)
50 Hz 230 V 50 Hz 400 V
60 Hz 265 V 60 Hz 460 V
W2 U2 V2 W2 U2
U1 V1 W1 U1 V1
L1 L2 L3 L1 L2
V2
W1
L3
