Manuales relacionados para MC Electronics MCK 2200
Resumen de contenidos para MC Electronics MCK 2200
- Página 1 MCK 2200 ORDENADOR ORDENADOR PARA ATOMIZADORES ESPECIFICACIONES TECNICAS NR.ST2621-ES REV. 2...
- Página 2 SOLID CONTROL MCK 2200 Este producto cumple los requisitos de EMC, según las definiciones de las Directivas 2004/108/CE y sucesivas modificaciones y en relación a la Norma Aplicada EN ISO 14982 Fabricante : MC elettronica S.r.l. Dirección : Via E. Fermi, 450/486 Fiesso Umbertiano (ROVIGO) - ITALIA Tel.
-
Página 3: Tabla De Contenido
SOLID CONTROL MCK 2200 Indice 1. Descripción general ....................4 2. Descripción del panel y la instalación eléctrica ..........5 3. Dimensiones mecánicas y materiales ..............7 4. Funcionamiento ....................8 4.1 Display ......................8 4.1.1 Número de plantas parciales (REF. O5) ............ 8 4.1.2 Número de plantas totales (REF. -
Página 4: Descripción General
SOLID CONTROL MCK 2200 1. Descripción general El ordenador MCK.2200 se ha proyectado para su utilización en una máquina atomizadora que ofrece la posibilidad de funcionar automáticamente, aliéndose de sensores de ultrasonidos montados a los lados de la máquina, permitiendo la irrigación de la planta sólo cuando ésta es detectada por el sensor: lo que garantiza una... -
Página 5: Descripción Del Panel Y La Instalación Eléctrica

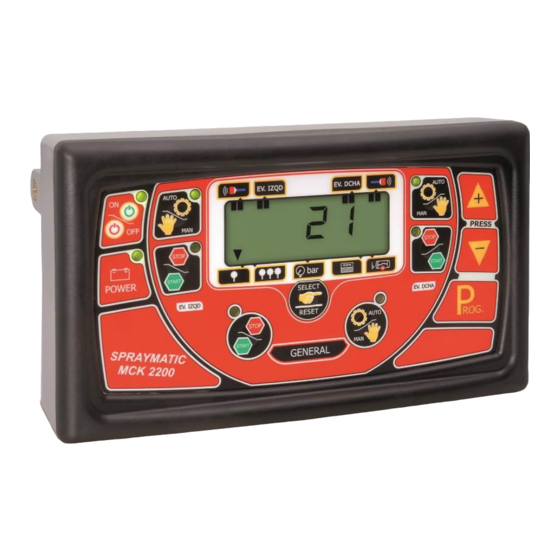

SOLID CONTROL MCK 2200 2. Descripción del panel y la instalación eléctrica EV. DCHA EV. IZQD Tipo de señal Referencia Descripción INput / conectores OUTput Tecla ON-OFF general con led verde. Tecla “AUTO/MAN” izquierda con led verde Led verde “TENSIÓN DE ALIMENTACIÓN”... - Página 6 SOLID CONTROL MCK 2200 Tipo de señal Referencia Descripción INput / conectores OUTput Display de 5 cifras LCD con retroiluminación con leds verdes para visualizar: Número plantas totales Número plantas parciales IN (4 20mA) Presión de trabajo (sólo versión full opt. art.
-
Página 7: Dimensiones Mecánicas Y Materiales
SOLID CONTROL MCK 2200 3. Dimensiones mecánicas y materiales EV. DCHA EV. IZQD 57.8 Rotazione MAX 170° Pantalla frontal en poliester serigrafiado Marco negro de cierre de la caja en ABS Carcasa gris en ABS Conexión alimentación y señales. Ruletas de orientación y fijación Soporte de fijación en ABS de color gris... -
Página 8: Funcionamiento
SOLID CONTROL MCK 2200 4. Funcionamiento Una vez conectado el ordenador MCK.2200 a la alimentación, se encenderá el led verde (ref. C) “CARGA DE BATERÍA”. Presionando la tecla ON/OFF (ref. A) se encenderá el ordenador, el cual en dos segundos efectuará un test de funcionamento, manteniendo encendidos todos los leds y segmentos del display. -
Página 9: Número De Plantas Totales (Ref. O6)
SOLID CONTROL MCK 2200 (REF. O6) 4.1.2 Número de plantas totales El número de plantas totales se visualiza presionando la tecla “SELECT” (ref. F) cuando la flecha del indicador se corresponde con el símbolo de “n° plantas totales”. Contrariamente al contador anterior, este dato no es ajustable y no puede ser puesto a cero. -
Página 10: Estado De Las Electroválvulas (Ref. O2 Y O3)
SOLID CONTROL MCK 2200 4.1.7 Estado de las electroválvulas (ref. O2 y O3 Después de haber recibido la señal del sensor, el ordenador, programado a priori (ref. Párrafo 4.6), activará la electroválvula correspondiente: la izquierda para el sensor de la izquierda y la derecha para el de la derecha. -
Página 11: Tecla "Start/Stop" E.v. General
SOLID CONTROL MCK 2200 4.5 Tecla “start/stop” E.V. general Esta tecla (ref. E) permite parar o iniciar el funcionamiento de la electroválvula. Como para la tecla precedente, también para esta función es necesario considerar el encendido del led luminoso de la tecla correspondiente. Si el led está encendido significa “STOP”... -
Página 12: Rango Fondo De Escala
SOLID CONTROL MCK 2200 Programar en la constante “Pr” el valor máximo del rango de trabajo del sensor de presión. Si los datos “litros distribuidos” y “presión de trabajo” calculados por el ordenador no son coherentes con los reales, es posible corregirlos modificando el valor de la constante relativa. -
Página 13: Funcionamiento En Modo Automático
SOLID CONTROL MCK 2200 4.8 Funcionamiento en modo automático En automático la apertura de la electroválvula está supeditada a dos sensores laterales incorporados en la máquina. Considerando, sólo como ejemplo, la sección de la derecha, en el momento del paso del sensor delante de la planta (conmutación del ingreso relativo), empieza el cálculo... -
Página 14: Cracterísticas Técnicas
SOLID CONTROL MCK 2200 El cálculo de los litros totales distribuidos y de los remanentes en la cisterna se basa en los impulsos procedentes del caudalímetro, pero está subordinado al hecho de que al menos una de las dos secciones esté activa; si ambas secciones no están activas, impulsos eventuales provenientes del caudalímetro no se tendrán en cuenta. - Página 15 SOLID CONTROL MCK 2200 CAUTION!! DO NOT WASH USING A POWER WASHER WITH PRESSURE JET WARNING: THIS PRODUCT CONTAINS TIN AND LEAD. IT MUST BE DISPOSED OF AT THE END OF ITS LIFE CYCLE AT THE DESIGNATED DISPOSAL FACILITIES OR DELIVERED DIRECTLY TO MC ELETTRONICA SRL (ITALY).
- Página 16 Electronic equipment for agriculture www.mcelettronica.it Printed in Italy...
