Schnellanleitung

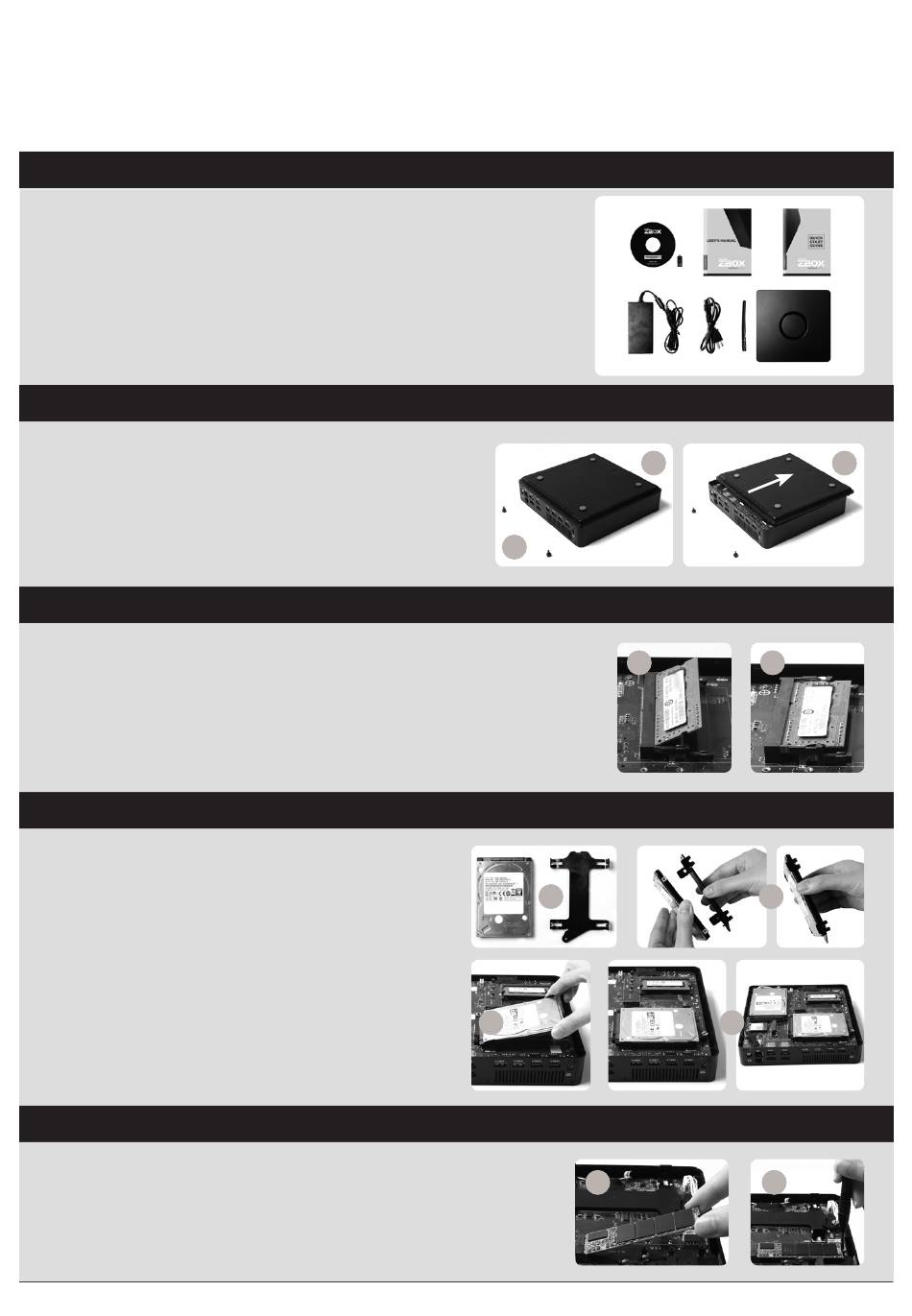

VERPACKUNGSINHALT
• 1 x ZOTAC ZBOX
• 1 x Netzteil
• 1 x Netzkabel
• 1 x Garantieschein
• 1 x Bedienungsanleitung
• 1 x Treiber disc
• 1 x USB Stick mit O/S Treibern (optional)
• 1 x WiFi Antennen
KONFIGURATION DER ZOTAC ZBOX
1. Legen Sie die ZOTAC ZBOX auf eine ebene
Fläche mit den Gummifüßen nach oben
zeigend.
2. Entfernen Sie die beiden Rändelschrauben.
3. Entfernen Sie die Abdeckung der ZOTAC
ZBOX, indem Sie sie in Richtung des Pfeils
schieben.
INSTALLIEREN EINES SPEICHERMODULS
1. Setzen Sie im 45 Grad-Winkel ein SO-DIMM-Speichermodul
in den dafür vorgesehenen Steckplatz ein. (Hinweis: Falls
die ZOTAC ZBOX über zwei SO-DIMM Speicher-Steckplätze
verfügt, setzen Sie bitte ein Speichermodul zuerst in den
unteren Steckplatz ein.)
2. Drücken Sie vorsichtig das Speichermodul nach unten bis es
einrastet und von der Steckplatzvorrichtung gehalten wird.
I N S TA L L I E R E N VO N F E S T P L AT T E N /S S D S
1. Entfernen Sie die Rändelschraube der
Festplatten/SSD-Halterung.
2. Klappen sie die Kunststoff-Befestigung
zur Seite.
3. Legen Sie die Festplatten-/SSD-
Halterung in den SATA Steckplatz.
4. Klappen sie die Kunststoff-Befestigung
wieder zurück und befestigen Sie sie
mit der Rändelschraube.
I N S TA L L I E R E N E I N E S M . 2 S S D - M O D U L S
1. Setzen Sie im 45 Grad Winkel ein M.2 SSD-Modul
in den dafür vorgesehenen Steckplatz ein.
2. Drücken Sie vorsichtig das M.2 SSD-Modul nach
unten und fixieren Sie es mit einer Schraube.
