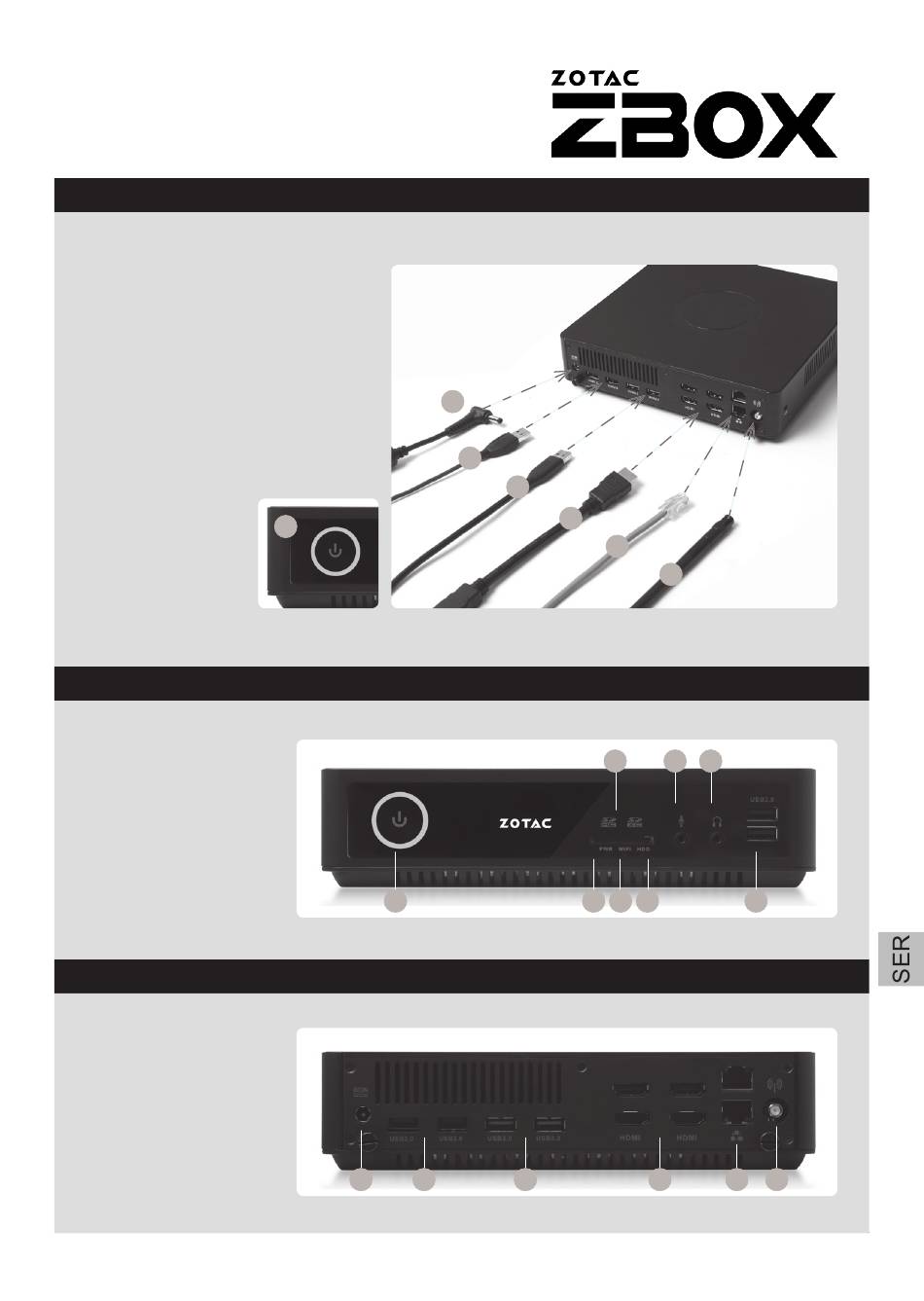

POSTAVLJANJE ZOTAC ZBOX-A
1. Povežite USB 2.0 uređaje
2. Povežite USB 3.0 uređaje
3. Povežite HDMI ekran
4. Povežite sa kućnom mrežom
5. Poveži antene za WiFi
6. Povežite strujni kabl
7. Uključite sistem
8. Instalirajte operativni sistem
PREDNJA PLOČA
1. Taster za dovod napona
2. Čitač memorijske
kartice (SD/SDHC/
SDXC)
3. LED indikator napajanja
4. WiFi LED svetlo
5. LED hard-jedinice
6. Mikrofonski ulaz
7. Audio izlaz / izlaz za
slušalice
8. USB 3.0 portovi
ZADNJA PLOČA
1. Naponski ulaz
(DC 19.5V)
2. USB 2.0 portovi
3. USB 3.0 portovi
4. HDMI port
5. LAN (RJ45) port
6. Konektor WiFi antene
6
7
1
1 2
1
2
3
4
2
3 4
3
5
6 7
5 8
4 5 6
