Installation
108

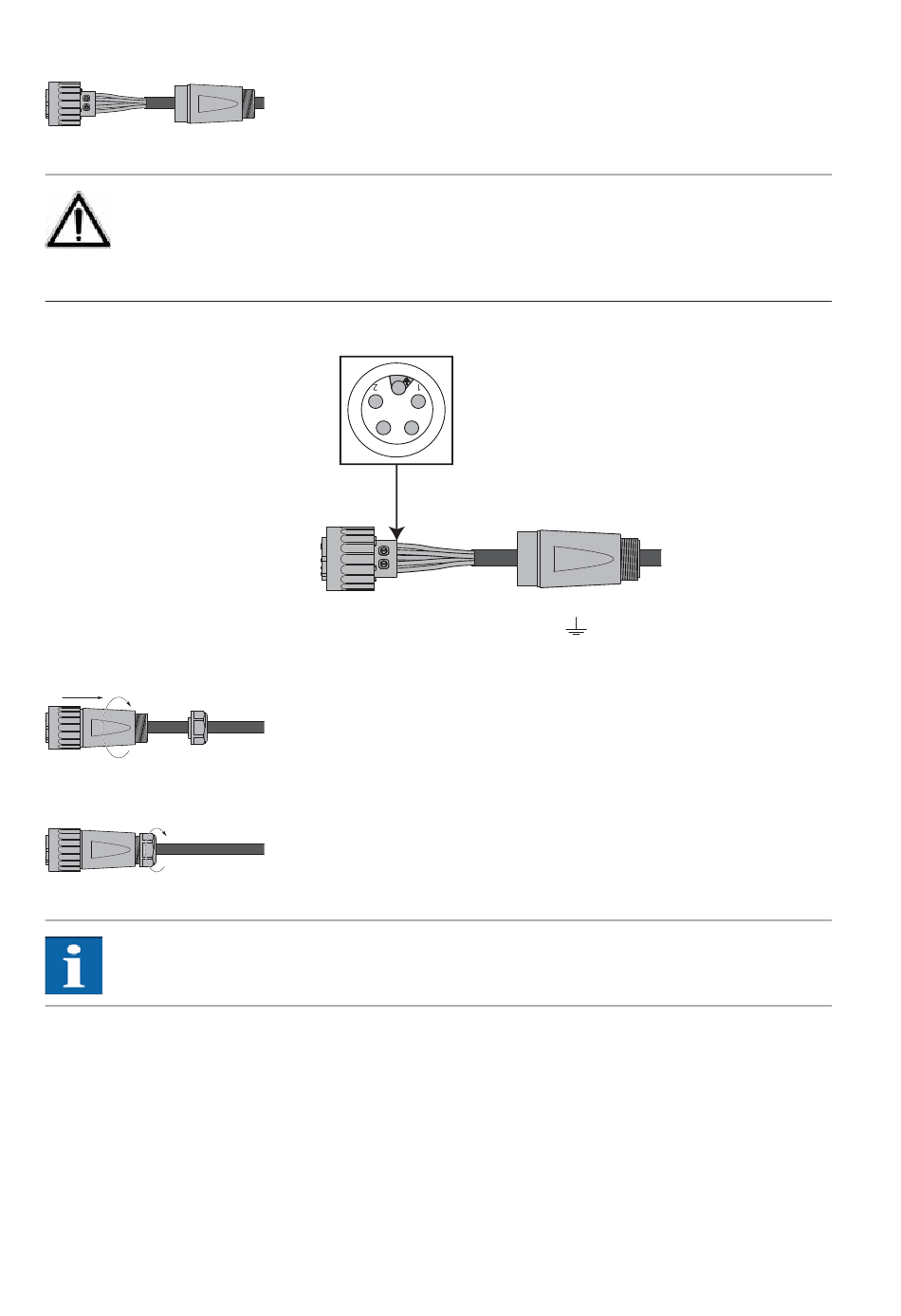

3. Raccorder les extrémités de conducteurs aux bornes du connecteur en fonction
de l'affectation des broches. Couple de serrage de 0,7 Nm.
ATTENTION
Respectez l'affectation des broches du connecteur à baïonnette CA. Une affectation
erronée peut entraîner la destruction de l'appareil. Le croquis décrit les branche-
ments à l'intérieur du connecteur CA ! Ils sont identifiés par l'évidement du con-
necteur de terre PE.
3 4
1 = N
2 = L (phase d'alimentation)
3 = non utilisé
4. Visser le boîtier du connecteur sur le connecteur. A cet effet, pousser le bague
extérieure du connecteur vers le boîtier de connecteur. Couple de serrage de
1-2 Nm.
5. Serrer le passe-câble à vis.
Couple de serrage pour diamètre de gaine de câble de 13 à 20 mm = 6 à 8 Nm
INDICATION
Veillez à une décharge de traction des câbles. Lors de l'utilisation de câbles avec
des diamètres < à 16 mm, le câble doit être déchargé juste après le connecteur.
Le croquis décrit les branchements
à l'intérieur du connecteur CA !
Ils sont identifiés par l'évidement
du connecteur de terre PE.
4 = non utilisé
= PE (terre de protection)
IPE 2700 - 5000 SN 05
