• Entre en el tanque. Si quiere fijar la antena en un lugar cerrado, asegúrese de que hay una
buena corriente de aire en la zona.
• Una la antena a la parte debajo de la brida. Recomendamos que otra persona sujete el equipo
en la parte superior del tanque.
• Vaya a la parte superior del tanque. Levante un poco el equipo.
• Antenas elipsoidales (direccionales) sin extensión de antena: Antenas elipsoidales (direccionales) sin extensión de antena: fije los tres tornillos de fijación a Antenas elipsoidales (direccionales) sin extensión de antena: Antenas elipsoidales (direccionales) sin extensión de antena:
la antena con una llave Allen de 3 mm.
• Antenas cónicas metálicas (bocina metálica) sin extensión de antena: Antenas cónicas metálicas (bocina metálica) sin extensión de antena: fije el tornillo de fijación
Antenas cónicas metálicas (bocina metálica) sin extensión de antena: Antenas cónicas metálicas (bocina metálica) sin extensión de antena:
a la antena con una llave Allen de 3 mm.
• Todas las antenas con una o más extensiones de antena: Todas las antenas con una o más extensiones de antena: fije el tornillo de fijación a la Todas las antenas con una o más extensiones de antena: Todas las antenas con una o más extensiones de antena:
extensión de antena superior con una llave Allen de 3 mm.
• Coloque el equipo cuidadosamente en la brida del tanque.
• Asegúrese de colocar el equipo apuntando en la dirección correcta. Para más información,
Notas generales
vaya a
correcta")..
• Apriete los pernos de la brida. Consulte en las normas y reglamentos locales el par de apriete
correcto de los pernos.
i Fin del procedimiento.
¡ INFORMACIÓN!
Extensiones de antena para equipos con bridas Extensiones de antena para equipos con bridas
Extensiones de antena para equipos con bridas Extensiones de antena para equipos con bridas
Si el equipo tiene extensiones de antena, esta opción aumenta la altura máxima de la tobera.
Cada extensión de antena tiene una longitud de 105 mm / 4,1
extensiones de antena que pueden conectarse al equipo véase a continuación:
Antena cónica metálica: 10
•
Antena elipsoidal PP sin placa de protección de la brida de PP: 5
•
Antena elipsoidal PP con con placa de protección de la brida de PP: 5
•
Conexiones roscadas: procedimiento de instalación

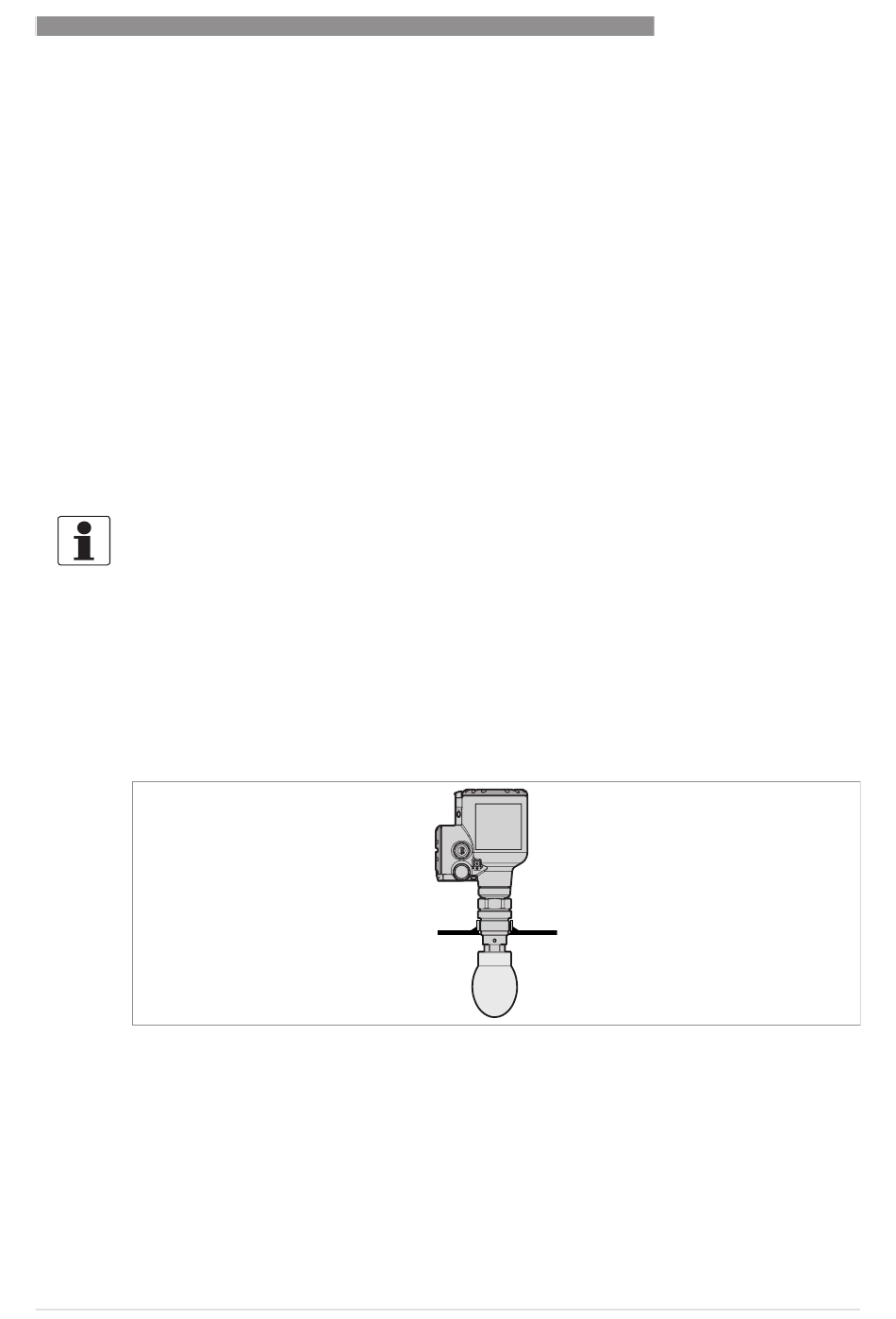

Figura 3-12: Conexiones roscadas: procedimiento de instalación
Tamaño recomendado del conector hembra para conexiones roscadas
El conector hembra debe ser lo más corto posible. Si el conector hembra se encuentra en una
ranura, utilice los límites máximos de las dimensiones de la tobera (conexiones bridadas)
indicados en esta sección.
Si el equipo tiene extensiones de antena, esta opción aumenta la altura máxima del conector
hembra. Sume a este valor la longitud de las extensiones de antena conectadas al equipo.
