Tarjeta opcional de una salida analógica de la serie Synergy
Instalación
Siga este procedimiento para instalar la tarjeta opcional de salida analógica:
1. Desconecte el visor de la corriente eléctrica.
2. Abra la carcasa como se indica en el manual técnico del visor.
3. Conecte los dos separadores a la placa de la tarjeta opcional como se muestra en la
4. Conecte la tarjeta opcional a los conectores de ranura opcional J22 y J23 de la placa de la CPU del visor y asegúrese
de que los dos separadores también se conectan a la placa de la CPU.
5. Pase el cable por el prensacables y conéctelo al conector J7 de la placa de la tarjeta opcional.
La tarjeta opcional de salida analógica debe quedar en posición vertical dentro de la carcasa, con el conector J7 en la
Nota
parte inferior de la placa.
RICE LAKE
J7
TP51
6. Asegúrese de que no sobre cable en el interior de la carcasa y, si es necesario, utilice la brida de cable suministrada
para afianzar el cable suelto dentro de la carcasa.
7. Conecte a tierra el blindaje del cable utilizando el soporte de conexión a tierra de la base de la carcasa con la
abrazadera de cable y el tornillo suministrados. Si es necesario, consulte las instrucciones adicionales de conexión a
tierra en el manual técnico del visor.
8. Apriete la tuerca ciega del prensacables alrededor del cable a 2,5 Nm (22 in-lb).
9. Vuelva a precintar la carcasa y a conectar la alimentación al visor.
Una vez configurado y calibrado el visor, es necesario calibrar la salida analógica.
Nota
2
Visite nuestro sitio web
R43
+12V
TP28
TP27
C75
TP25
C74
C70
C71
C72
D12
TP52
R69
R67
C114
R65
TP15
+24V
PN/Rev
C101
aGND
C113
ASSY
TP32
L16

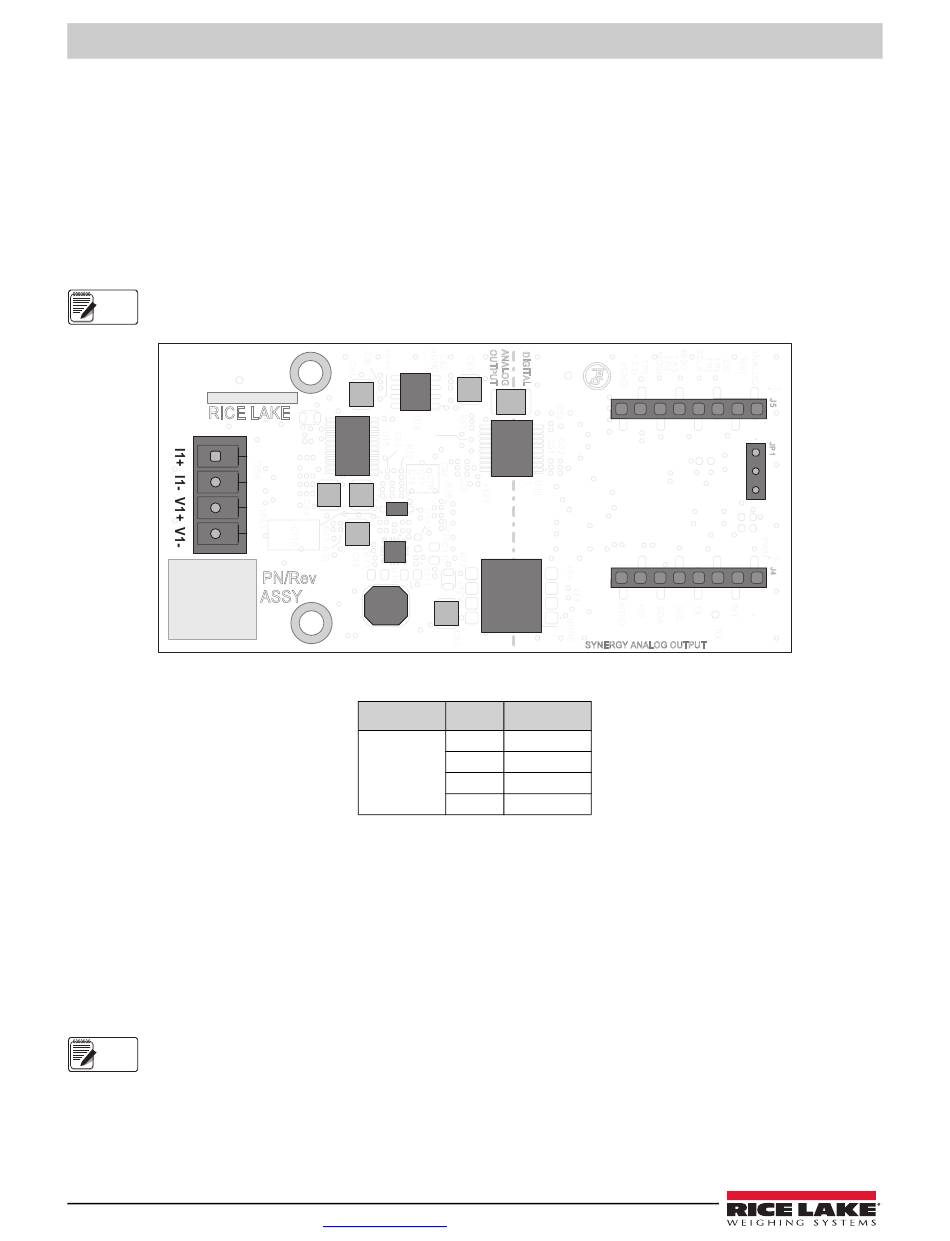

Figura 2. Tarjeta opcional de salida analógica (vista superior)
