Configuración
El visor detecta automáticamente la tarjeta opcional de salida analógica. Consulte a continuación la estructura del menú de
salida analógica (ALGOUT), los ajustes predeterminados de los parámetros y las instrucciones de configuración. Para acceder al
menú de salida analógica, el visor debe estar en modo de configuración.
Menú Analog Output
Setup
ALGOUT
SOURCE
Parámetro
Source (Origen): especifica la báscula supervisada por la salida analógica. Ajustes: GROSS (Bruto, predeterminado), NET
source
Output (Salida): especifica la tensión o la corriente supervisada por la salida analógica. Ajustes: 0-10V (predeterminado), 0-20MA,
output
4-20MA
Error Action (Acción por error): especifica la respuesta de la salida analógica en caso de error del sistema. Ajustes:
erract
FULLSC (predeterminado): se establece en la escala completa (10 V o 20 mA)
HOLD: mantiene el valor actual
ZEROSC: establece un valor cero (0 V, 0 mA o 4 mA)
Peso mínimo: especifica el valor de peso mínimo supervisado por la salida analógica. Introduzca un valor: ±9999999.0,
min
0.0 (predeterminado)
Peso máximo: especifica el valor de peso máximo supervisado por la salida analógica. Introduzca un valor: ±9999999.0,
max
10000.0 (predeterminado)
Tweak Zero (Ajustar cero): ajusta el desplazamiento del valor de cero de la salida analógica. Introduzca un valor: 0–65535,
twzero
0 (predeterminado)
Tweak Span (Ajustar amplitud): ajusta el desplazamiento del valor de amplitud de la salida analógica. Introduzca un valor: 0–65535,
twspan
59515 (predeterminado)
Configuración de la tarjeta opcional de salida analógica
1. Desplácese al menú de salida analógica (ALGOUT) en el menú de configuración del visor. Se muestra ALGOUT.
2. Pulse
. Se muestra source .
3. Pulse
para desplazarse hasta que aparezca min .
4. Pulse
para ver el valor actual. Si es necesario, modifique el valor.
5. Pulse
para aceptar el valor actual o el valor recién introducido. Se muestra max .
6. Repita los pasos
4–5
7. Pulse
para ver el valor de ajuste de desplazamiento actual.
8. Conecte un multímetro a las clavijas correspondientes de la tarjeta de salida analógica:
• Para una salida de 0-10 VCC, conecte los cables del voltímetro a las clavijas V+ y V–
• Para una salida de 0-20 mA o 4-20 mA, conecte los cables del amperímetro a las clavijas I+ e I–
9. En función de la lectura del multímetro, pulse
desplazamiento.
Por ejemplo, la lectura del multímetro debe ser de 0 V cuando se define el valor de ajuste de desplazamiento twzero
para una salida de 0–10 VCC.
La lectura del multímetro mostrará al instante el cambio de ajuste de desplazamiento. El teclado numérico puede
Nota
utilizarse para introducir el número que se desee para realizar cambios mayores en el valor de desplazamiento.
OUTPUT
ERRACT

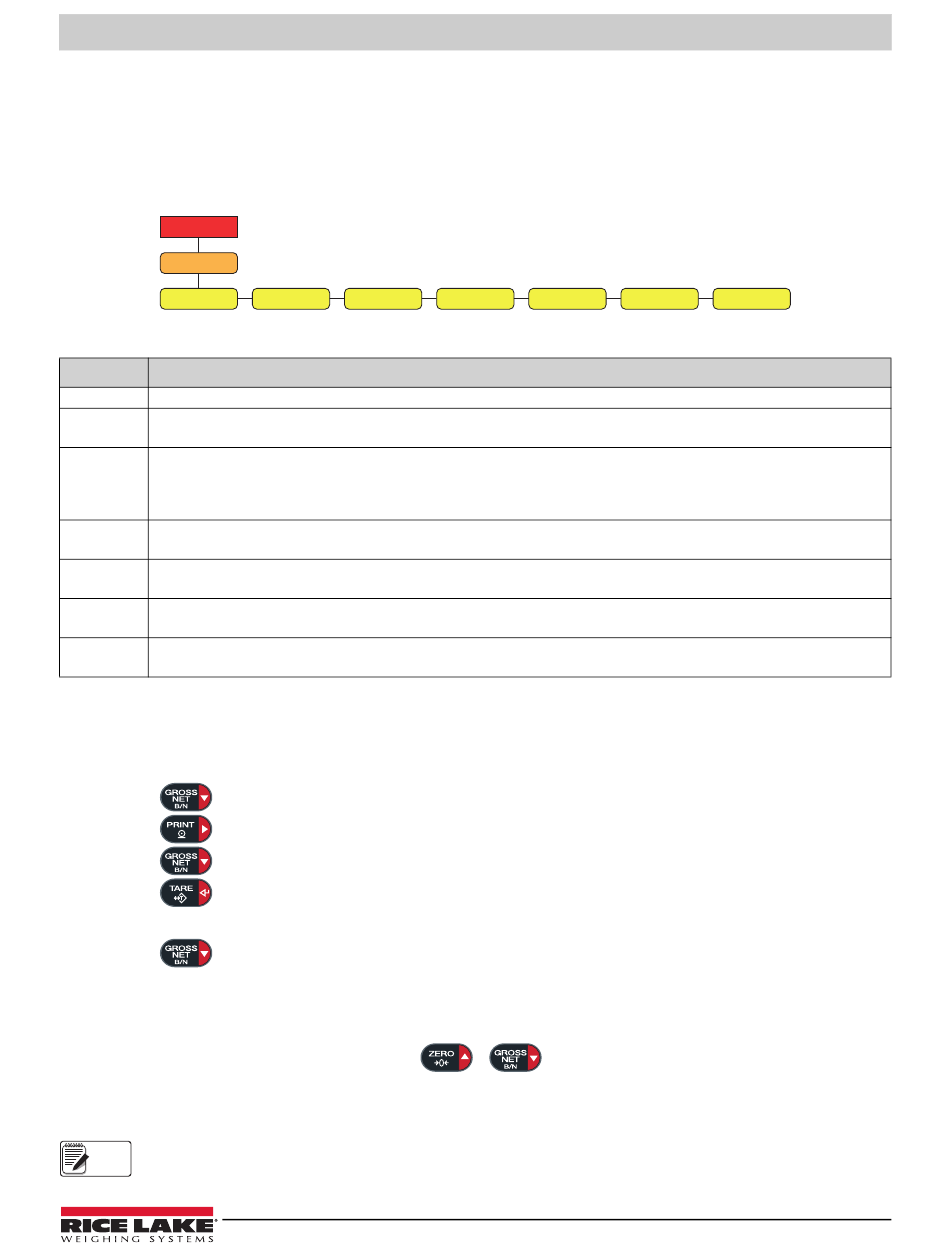

Figura 3. Menú Analog Output
Tabla 3. Parámetros del menú Setup – Analog Output
con el valor máximo. A continuación, se muestra twzero .
© Rice Lake Weighing Systems ● Todos los derechos reservados
Tarjeta opcional de una salida analógica de la serie Synergy
MIN
MAX
twzero
Descripción
o
para modificar arriba o abajo el valor de ajuste de
twspan
3
