destinado al instalador

[es]

manual de instalación

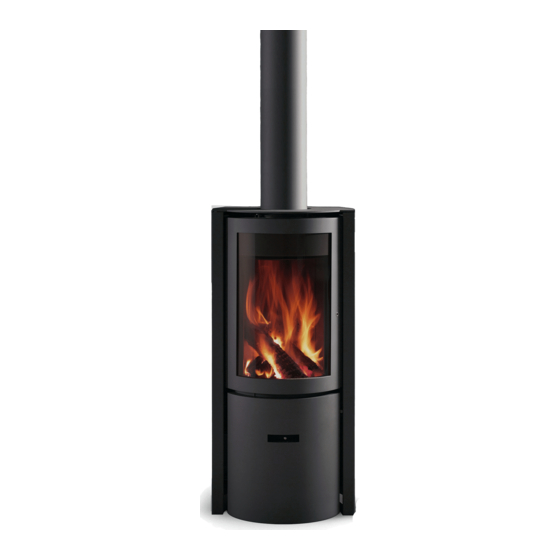

Stûv 30-compact

noviembre 2012 – sn 94770 > ...

Tabla de Contenido

Tabla de contenido

Resumen de contenidos para Stuv 30-compact

Página 1 | installazione | instalación | instalação | instalace | installation | installatie | installazione | instala- ción | instalação | instalace | installation | installatie | installazione | instalación | instalação | instalace | Stûv 30-compact noviembre 2012 – sn 94770 > ...
Página 2: Tabla De Contenido
Accesorios para el empalme al conducto de humos Orientación del hogar Montaje final Ajuste del tope de apertura al mínimo del registro Después de haber finalizado la instalación del hogar… contactos stûv 30-compact - instalación [es] - 11/12 sn 94770 - ...
Página 3: Presentación Del Producto
: 302°C Potencia calorífica nominal : 6 kW Rendimiento : > 80% Emisión de partículas : 18 mg/Nm Le rogamos que lea atentamente el folleto de instalación y las instrucciones de uso. stûv 30-compact - instalación [es] - 11/12 sn 94770 - ...
Página 4 Tiro mínimo para la obtención de la potencia calorífica nominal 12 Pa 12 Pa 7 Pa Caudal de la masa de humos 4,9 g/s 4,6 g/s 33,6 g/s Temperatura media de los humos a la potencia nominal 325 °C 340 °C 180 °C stûv 30-compact - instalación [es] - 11/12 sn 94770 - ...
Página 5: Dimensiones
[esquema 1b] pueden ser importantes. Sea cual sea la orientación del hogar rotatorio, respete las distancias de ≥ 100* seguridad respecto a los materiales combustibles. *distancias de seguridad respecto a los materiales combustibles. stûv 30-compact - instalación [es] - 11/12 sn 94770 - ...
Página 6: Recomendaciones
(locales aparato puede representar un peligro y nacionales) y todas las normativas y haría que el mismo no se viera (nacionales y europeas). cubierto por la garantía. stûv 30-compact - instalación [es] - 11/12 sn 94770 - ...
Página 7: Preparación De La Obra
(riesgo de de 4 codos (vea la tabla siguiente). ahogamientos) Dichos sistemas pueden perturbar el funcionamiento del hogar incluso si el mismo está acoplado a una entrada de aire stûv 30-compact - instalación [es] - 11/12 exterior. sn 94770 - ...
Página 8: Conducto De Humos
¡ atención a las pérdidas de Compruebe que las características Al ser el Stûv 30-compact un hogar calorías ! dimensionales del producto se de alto rendimiento, el conducto corresponden con las prescripciones de humos debe ser de alta calidad.
Página 9: Capacidad De Soporte De La Estructura
0,4 x 2,5 Herramientas 10 cm ph 2 0,4 x 2,5 0,4 x 2,5 ph 2 ph 2 8 & 13 stûv 30-compact - instalación [es] - 11/12 sn 94770 - ... 10 cm...
Página 10: Instalación
[foto 1]. Acérquela a encendidos : en consecuencia, su emplazamiento definitivo y siga las manipule el aparato con precaución instrucciones de desembalaje que le durante su instalación. indicamos. stûv 30-compact - instalación [es] - 11/12 sn 94770 - ...
Página 11: Desembalaje
¡ atención ! No desenrosque nunca los dos tornillos que mantienen el soporte del paramento en posición : vienen ajustados y fijados de fábrica [foto 5]. stûv 30-compact - instalación [es] - 11/12 sn 94770 - ...
Página 12: Desmontaje De Las Piezas Exteriores Del Hogar
– abra la puerta y desenrosque los dos pernos (M6x12 cabeza hexagonal) que sujetan la protección para el transporte en carretilla [fotos 5 y 6]. – recupere las 2 tuercas y cierre la puerta. stûv 30-compact - instalación [es] - 11/12 sn 94770 - ...
Página 13 [foto 7] y retírelo sacándolo de sus goznes [foto 8]. > retire las puertas : entreábralas ligeramente [foto 9], elévelas para sacarlas de los goznes y después empújelas hacia la izquierda [foto 10]. stûv 30-compact - instalación [es] - 11/12 sn 94770 - ...
Página 14: Desmontaje De Las Piezas Interiores Del Hogar
Incline y deslice ligeramente hacia atrás el desvío de humos [fotos 3 y 4]. Hágalo pivotar en el sentido de las agujas del reloj para desacoplar el desvío de su mando [foto 5]. Baje el desvío [foto 6]. stûv 30-compact - instalación [es] - 11/12 sn 94770 - ...
Página 15 Eleve el yugo del desvío [foto 13] y tire de la chapa trasera hacia delante [foto 14]. Inclínela por la apertura del hogar. stûv 30-compact - instalación [es] - 11/12 sn 94770 - ...
Página 16 > el travesaño de protección inferior [foto 16]. > la chapa de la solera del hogar : elevarla y bascularla 90° [fotos 17 y 18]. > el yugo del desvío de humos [fotos 19 a 21]. stûv 30-compact - instalación [es] - 11/12 sn 94770 - ...
Página 17: Colocación Definitiva Del Hogar
50 cm. Recórtelo si es necesario. > conecte el conducto de la parte trasera del hogar (con 2 tornillos M5x6 de cabeza hexagonal y de una llave del 8) [foto 6]. stûv 30-compact - instalación [es] - 11/12 sn 94770 - ...
Página 18 (con ayuda de una sierra de metales) [foto 13]. Apure las irregularidades del paramento con una lima semirredonda. > coloque el hogar en su lugar [foto 14]. stûv 30-compact - instalación [es] - 11/12 sn 94770 - ...
Página 19: Nivelado Del Hogar
> ajuste las tres patas restantes. observación : Los orificios inferiores del anillo se pueden utilizar para fijar el hogar al suelo [foto 3]. stûv 30-compact - instalación [es] - 11/12 sn 94770 - ...
Página 20: Empalme Con El Conducto De Humos
Stûv propone una gama de accesorios para el empalme del Stûv 30-compact al conducto de humos. – Empalme mural encastrable [foto 1]. – Manga negra recta desviada [foto 2]. stûv 30-compact - instalación [es] - 11/12 sn 94770 - ...
Página 21: Orientación Del Hogar
> rotación a 180° cuando el hogar está colocado a lo largo de un muro [esquema 4]. > rotación a 270° cuando el hogar está colocado delante de una esquina o un poste [esquema 5]. stûv 30-compact - instalación [es] - 11/12 sn 94770 - ...
Página 22 [esquema 6] > rotación a 90° : única configuración posible en el caso de esta figura [esquema 7 y foto 8]. stûv 30-compact - instalación [es] - 11/12 sn 94770 - ...
Página 23 > para 90° [foto 4] > para 180° [foto 5] > para 270° [foto 6] 90° ¡ atención ! Tenga cuidado de fijar el tope en sentido correcto (mire las fotos con atención). 180° 270° stûv 30-compact - instalación [es] - 11/12 sn 94770 - ...
Página 24: Montaje Final
[foto 7]. Fije después la parte alta de los paramentos atornillándolos (con 4 tornillos M5 x 8 de cabeza hexagonal) [foto 8]. stûv 30-compact - instalación [es] - 11/12 sn 94770 - ...
Página 25: Ajuste Del Tope De Apertura Al Mínimo Del Registro
– y mantiene limpio el cristal ¡ atención ! Cuanto más abierto mantenga el tope el registro (es decir, cuanto más a la derecha esté), más difícil será el funcionamiento a potencia reducida. stûv 30-compact - instalación [es] - 11/12 sn 94770 - ...
Página 26: Después De Haber Finalizado La Instalación Del Hogar
(bomba de pintura, tubo de grasa, herramientas…). Se pueden producir ciertos humos y olores en el primer encendido : ventile abundantemente el recinto. Acuda al modo de empleo. stûv 30-compact - instalación [es] - 11/12 sn 94770 - ...
Página 29 CóDIGO POSTAL ................... LOCALIDAD .................... PAíS ......................el instalador SOCIEDAD ....................su Hogar stûV 16-cube / stûV 30-coMPact N° DE SERIE ..................... FECHA DE LA INSTALACIóN ..............características del conducto ALTURA DEL CONDUCTO EN M ............. DIáMETRO DEL CONDUCTO EN MM ............
Página 31 C/ Dels Homs, 4 - 17111 Forallac rue jules Borbouse 4 T 972 64 03 03 - F 972 64 67 99 B-5170 Bois-de-Villers (Bélgica) stuv@dovre.es info@stuv.com – www.stuv.com www.dovreiberica.com stûv 30-compact - instalación [es] - 11/12 sn 94770 - ...
Página 32 Este documento está disponible en otros idiomas : por cualquier error que hayamos podido cometer. consulte con su distribuidor o en www.stuv.com Editor responsable : Gérard Pitance – Rue jules Borbouse 4 – 5170 Bois-de-Villers – Bélgica 93104468 - notice d'installation - Stûv 30 CB ES...
