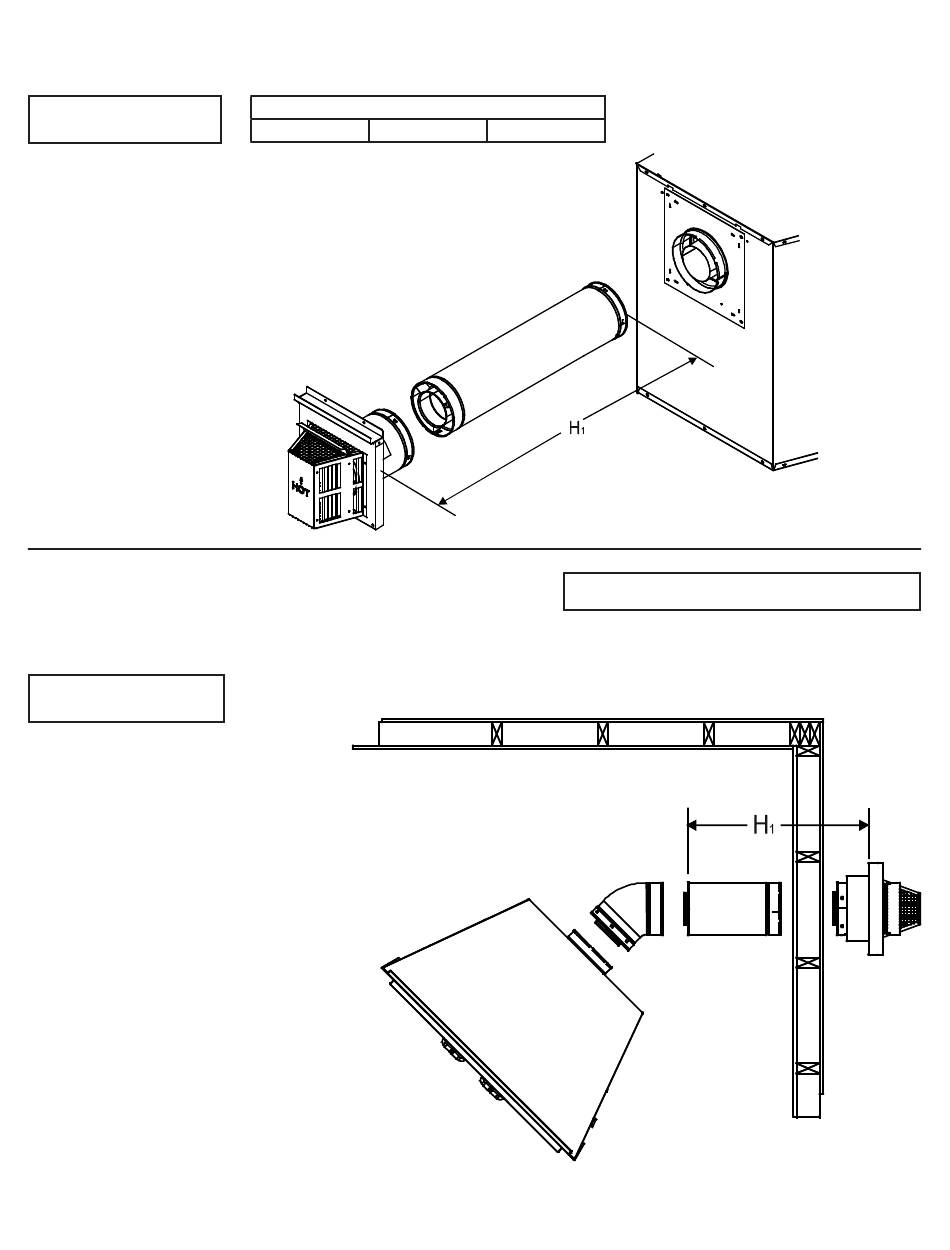

Ventilación posterior (terminación horizontal)
Sin codos
Nota: Utilice únicamente
componentes de la serie DVP.
Figura 7.12
Ventilación posterior (terminación horizontal)
Un codo de 45 grados
Nota: Utilice únicamente
componentes de la serie DVP.
Figura 7.13
H
SL-550METRO 24 pulgadas
AVISO: Para obtener un rendimiento
óptimo de la llama en los modelos LP,
ajuste el valor del obturador a 5/16 pulgada
(8 mm) cuando se ventile desde la parte
posterior sin codos.
Heat & Glo • SL-550METRO, SL-550METRO-LP, SL-550METRO-BU • 2185-902 Rev. B • 7/12
MÁX.
1
610 mm
H = 9 pulgadas (229 mm) como máximo
1
31
