6.8
Estado de la Red

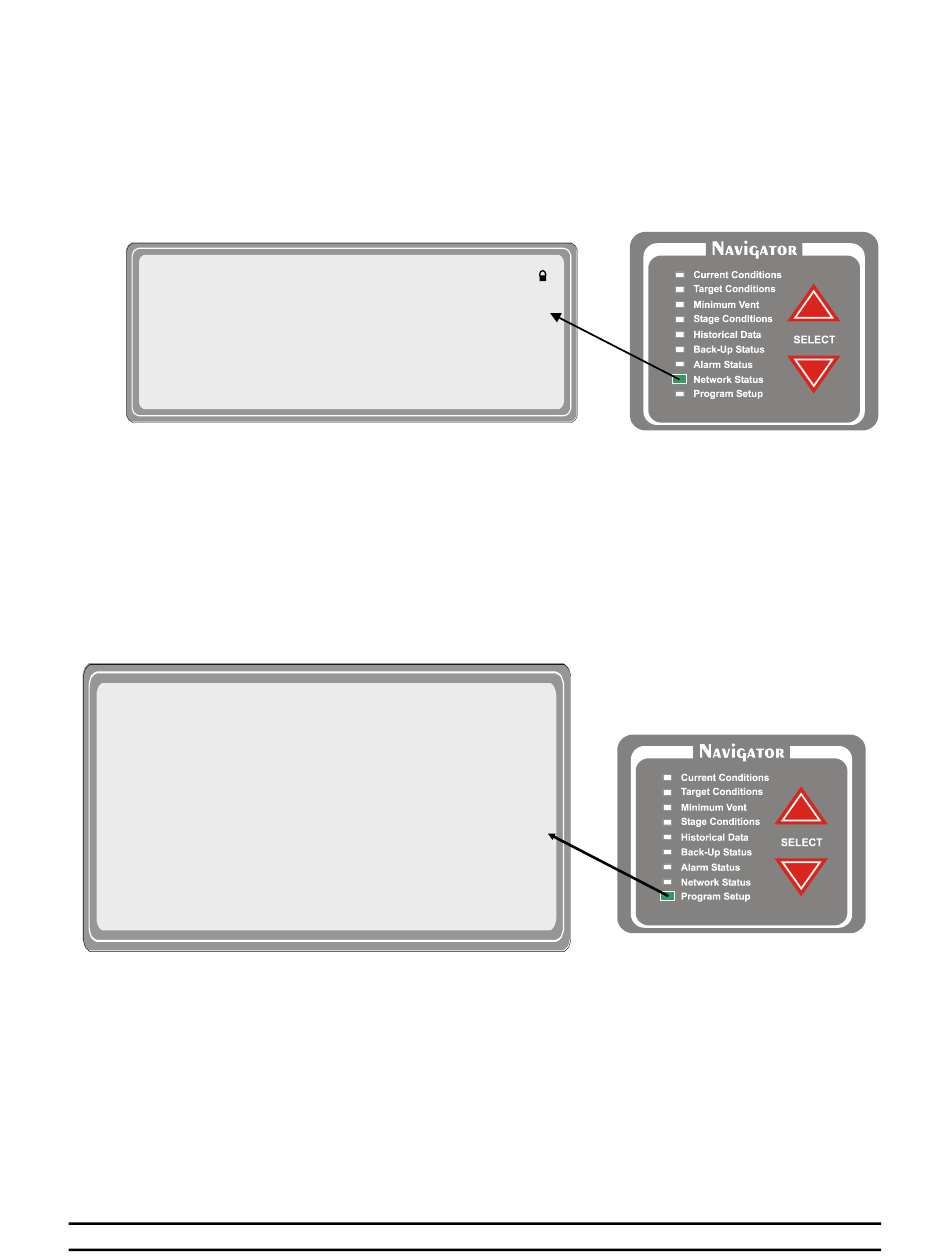

El estado de la red muestra las etapas instaladas en el Evolution, el respaldo y calefacción. El indicador del
habilitador muestra si la etapa esta funcionando y el ESTADO indica OK o Falla.
(1) Módulos – Los módulos que se pueden instalar al Evolution van a aparecer aquí. EV I/O – Este es el
tablero del fondo del Evolution 3000.
(1)MODULOS
EV- ENTRA/SALIDA
EV-16(1-16) o SCS-16
EV-16(17-32) o SCS-8
EV-16(33-48)
EV-16(49-64)
ATRAS/S3
ZONA DE CALOR
(2) Habilitar – Aquellos aparatos que esta habilitados van a ser indicados con un Si. Esta columna te
permite saber cuales módulos están encendidos en el control del Evolución para comunicarse. Cuando se
añaden más respaldos el HABILITADOR se debe cambiar "Si" para que opere adecuadamente.
3) Estado - OK o Falla. Esta columna le permite saber si se perdido la comunicación con alguno de los
módulos.
6.9
Ajustes del Programa
La pantalla de ajustes es utilizada para seleccionar todas las pantallas de programación. Seleccione una
entrada y presione ENTER. Vea la siguiente sección de este manual para conocer la pantalla de
programación.
**
AJUSTES FRECUENTES
(1)AJUSTES GENERAL
(2)AJUSTE DE SENSOR
** AJUSTES INICIALES **
(5)TEMP/TEMPO% RAMP
(6)AJUSTAR HR.ALIME
(7)AJUSTAR RELOJ LUZ
(8)PROPIEDAD ETAPA
(9)VENT NATURAL
(10)DIAGNOSTICO
(11)NIVEL ALIMENTO
(1) Ajustes Generales – Parámetros que generalmente
necesitan ser ajustados cuando el sistema es
instalado. Vea Sección 7.1.
(2) Ajuste de Sensor –Vea Sección 7.2.
(3) Presión Estática – Vea Sección 7.3.
(4) Programas y Seguridad – Vea Sección 7.4.
(5)Temp./Timer% Ramp – Vea Sección 7.5.
(6) Temporizador de Alimentación – Vea Sección 7.6.
(7) Temporizador de Alumbrado – Esta característica
es añadida para aquellas aplicaciones que desean un
control de luz. Vea Sección 7.7.
Parte No. 4801-5332 Rev 01-15
(2)HABILITADO
(3)ESTADO
Si
Bien
Si
Bien
Si
Bien
No
Bien
No
Bien
Si
Bien
No
Bien
**
(3)PRESIÓN ESTATICA
(4)PROGRAMA Y SEGURIDA
(12)AJUSTE/TUNEL
(13)ON/OFF ETAPAS 1-16
(14)ON/OFF ETAPAS 17-32
(15)ON/OFF ETAPAS 33-48
(16)ON/OFF ETAPAS 49-64
(17)ETAPAS VARIABLE
Evolution 3000 y 3001
(8) Propiedades de la Etapa – ve Sección 7.8.
(9) Ventilación Natural - Vea Sección7.9.
(10) Diagnósticos - Vea Sección 7.10.
(11) Nivel de Alimento - Vea Sección 7.11.
(12) Ajustes de Túnel - Vea Sección 7.12.
(13) -(16) Etapas de On/Off Ajustes de las etapas.
Vea Sección7.13.
(17) Etapas Variables – Ajustes de las etapas
variables. Vea Sección 7.14.
