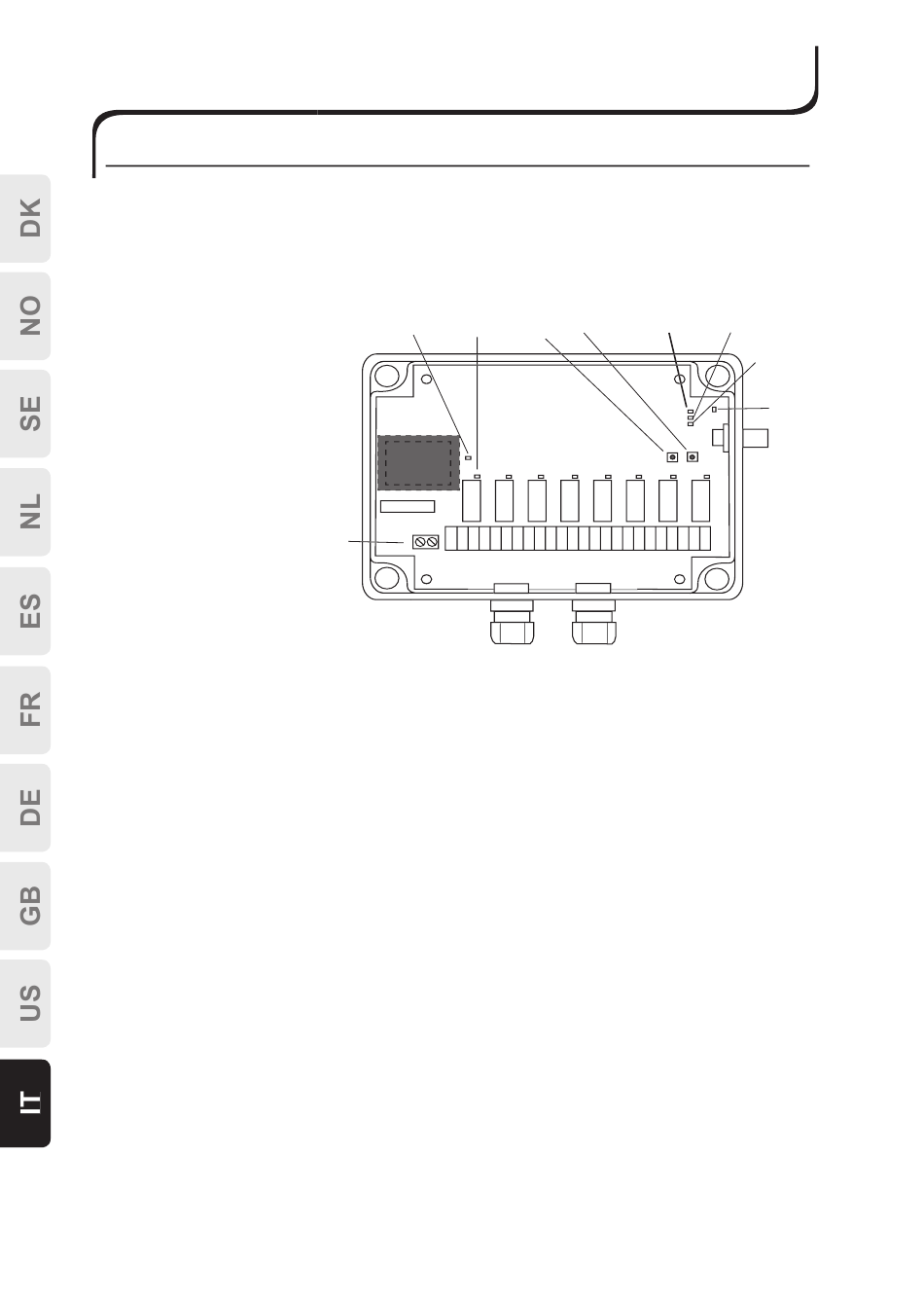

RICEVITORE ROBUSTO
T60RX-0XYSL
Tensione di funzionamento: 12-28V c.a./c.c. oppure 48 / 115 / 230V c.a.
Dimensioni:
Protezione:
NOTA! Collegamento
del ricevitore, vedere
Allegato D
1. LED giallo.
2. LED verde.
3.
4.
5. LED rosso.
6. LED rosso.
6.1.Acceso.
6.2. Lampeggia.
6.3. Lampeggia due volte.
7. LED giallo.
8. LED verde.
9.
10.
208
175 x 125 x 45 mm
IP 65
1
5
* TRAFO
9
Si accende quando la tensione di alimentazione
al ricevitore è corretta.
Si accende quando il ricevitore riceve un segna-
le radio.
Pulsante funzione.
Pulsante di selezione.
Ogni relè è dotato di un LED che si accende
quando viene attivato il relè.
- È possibile memorizzare il codice.
- Codice regolabile memorizzato (1-10).
- Sono stati memorizzati uno o più codici
individuali fissi.
Lampeggia quando uno dei relè è in funzione di
scambio.
Lampeggia quando uno dei relè è interbloccato.
Morsetto di collegamento della tensione.
Attacco BNC dell'antenna.
4 6
3
7
8
2
10
