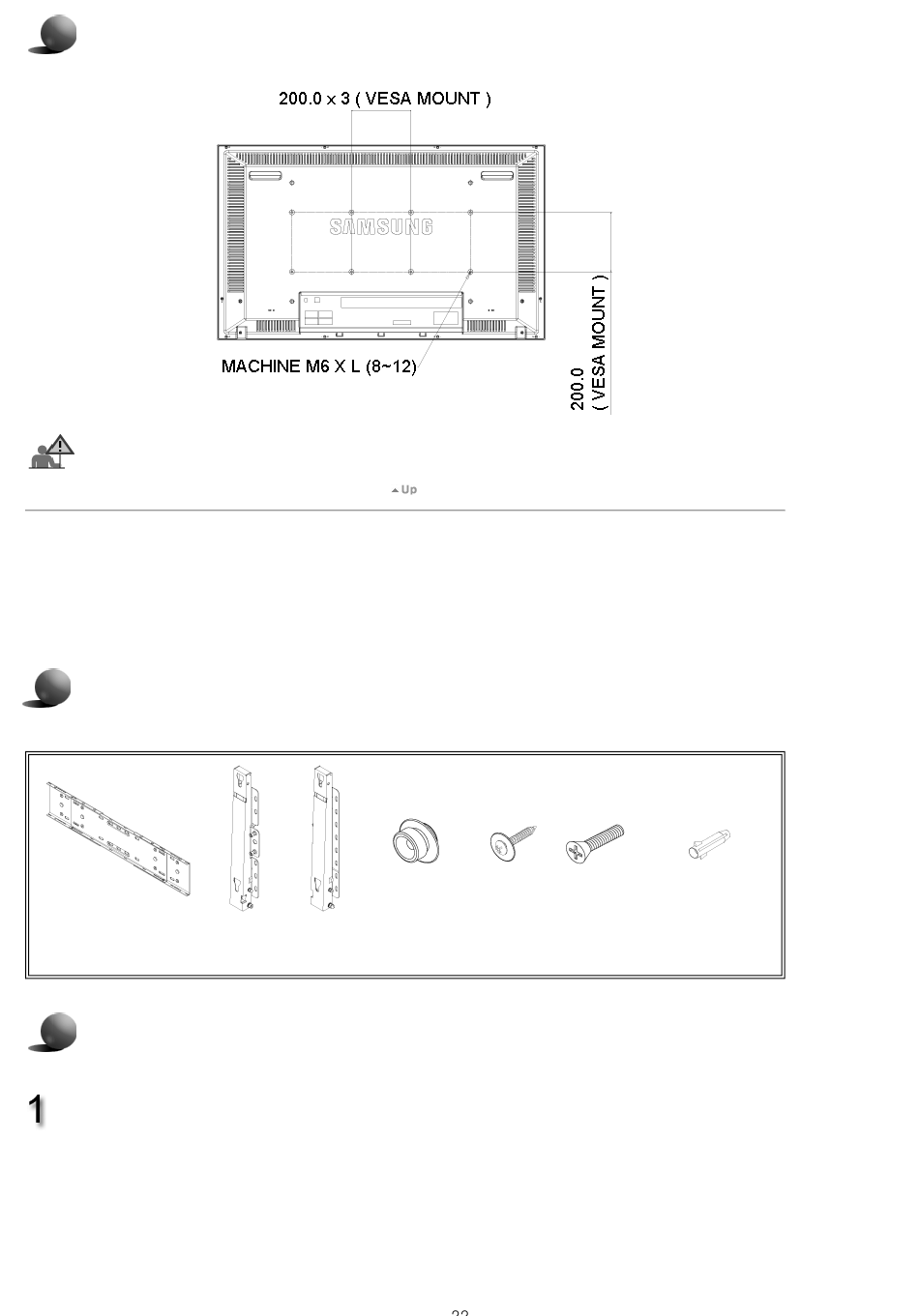

Dimensioni
Per avvitare il supporto al muro, utilizzare solo bulloni a testa scanalata da 6 mm di diametro e da 8 a 12
mm di lunghezza.
6. Installazione della staffa a parete
Contattare un tecnico per eseguire l'installazione della staffa a parete.
z
Samsung Electronics non è responsabile per danni al prodotto o lesioni personali qualora l'installazione sia stata
z
eseguita direttamente dal-l'acquirente del prodotto.
Questo prodotto è adatto all'installazione su pareti in cemento. Il prodotto può risultare instabile se installato su
z
pareti in gesso o legno.
Componenti
Utilizzare solo i componenti e gli accessori forniti insieme al prodotto.
`
Staffa a parete
(1)
Gruppo staffa a parete
Blocco in
Cardine
(Sinistro 1, Destro 1)
Vite(A)
plastica
(11)
(4)
Inserire e serrare la vite prigioniera nella
direzione indicatadalla freccia.
Una volta avvitata, montare la staffa sulla parete.
A. Vite prigioniera
B. Staffa a parete
C. Cardine (sinistro)
D. Cardine (destro)
Tassello di
Vite(B)
ancoraggio
(4)
(11)
