Página 1
A6 Mastertrac A6 TF/ A6 TF (Twin) Instrucciones de uso 0449 265 201 ES 2007- -07- -12 Valid for serial no. 709- -xxx- -xxxx...
Página 2
ESAB AB, Welding Equipment, 695 81 Laxå, Suecia, declara bajo su propia responsabilidad que la soldadora automática A6 Mastertrac (A6 TF/A6 TF Twin), con el número de serie 709 xxx xxxx (2007 v.09), ha sido construida y probada de conformidad con los estándares publicados según las condiciones de las directivas (98/37/CE) y (2004/108/CE).
SEGURIDAD El usuario de un equipo de soldadura ESAB es el máximo responsable de las medidas de se- guridad para el personal que trabaja con el sistema o cerca del mismo. Las siguientes reco- mendaciones pueden considerarse complementarias de las normas de seguridad vigentes en el lugar de trabajo.
Página 5
ADVERTENCIA LAS ACTIVIDADES DE SOLDADURA Y CORTE PUEDEN SER PELIGROSAS. TENGA CUIDADO Y RESPETE LAS NORMAS DE SEGURIDAD DE SU EMPRESA, QUE DEBEN BASARSE EN LAS DEL FABRICANTE. DESCARGAS ELÉCTRICAS - - Pueden causar la muerte Instale y conecte a tierra el equipo de soldadura según las normas vigentes. No toque con las manos desnudas ni con prendas de protección mojadas los electrodos ni las piezas con corriente.
ángulo. Prohibidas otras aplicaciones. El equipo de soldadura automática ESAB son del tipo A6 T y están destinados para utilizarse junto con la caja de maniobra A2--A6 Process Controller (PEH) y los equipos de suministro eléctrico LAF o TAF de ESAB.
Datos técnicos A6 TF Tensión de conexión 42 V AC Carga admisible, intermitencia 100%: 1500 A DC Dimensiones de electrodo: hilo sencillo macizo 3,0--6,0 mm hilo tubular 3,0--4,0 mm hilo doble 2x2,0--3,0 mm Velocidad de avance del electrodo, máx. 4 m/min Par de frenado del cubo de freno 1,5 Nm Velocidad de desplazamiento...

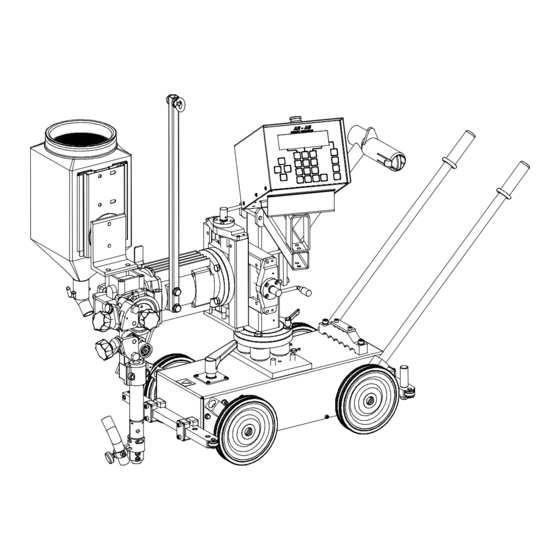

Componentes principales A6 TF (UP), A6 TF Twin (UP) Carro Correderas manuales Contenedor de polvo Unidad portadora Dispositivo de contacto Tubo para el polvo Mecanismo de avance de Motor con engranaje (A6 VEC) Tobera de polvo alambre Vea la pág. 9 para una descripción de los componentes principales. - - 8 - - fhb3d1ca...
Descripción de los componentes principales 2.7.1 Carro El carro tiene accionamiento en cuatro ruedas y puede inmovilizarse mediante la palanca de bloqueo (1). 2.7.2 Unidad portadora En la unidad portadora se montan, entre otros componentes, la caja de maniobra, el mecanismo de avance de alambre y el recipiente de polvo.
INSTALACIÓN Generalidades La instalación deberá hacerla un profesional autorizado. ¡ADVERTENCIA! Las piezas rotativas presentan peligro de accidentes por apriete. Proceda con sumo cuidado. Montaje 3.2.1 Tambor de alambre (Accesorio) Montar el tambor de alambre (1) en el cubo de freno (2). Controle que el soporte (3) esté...
Conexión 3.4.1 Generalidades La conexión de A2--A6 Process Controller (PEH) deberá realizarla personal autorizado. Para la conexión de A6 GMD, vea el manual de instrucciones 0443 403 xxx. Para la conexión de A6 PAK, vea el manual de instrucciones 0443 405 xxx. 3.4.2 Equipo de soldadora automática A6 TF (Soldadura UP de arco sumergido)
OPERACIÓN Generalidades Atención: ¿Ha leído y comprendido la información de seguridad? ¡No deberá poner en marcha ni manejar la máquina antes de haber leído y comprendido esta información! En la página 4 hay instrucciones de seguridad generales para el manejo de es- te equipo.
Carga del hilo de soldadura (A6 TF) 1. Monte el tambor de alambre de acuerdo con las instrucciones en la página 10. 2. Controle que el rodillo de avance (1) y las mordazas o punta de contacto (3) tengan una dimensión correcta con respecto al alambre elegido. 3.
Cambio de rodillo alimentador (A6 TF) Un alambre Afloje las manillas (3) y (4). Afloje la rueda de mano (2). Cambie el rodillo de avance (1). Los rodillos están marcados con la dimensión de alambre correspondiente. Alambre doble (Twin arc) Cambie el rodillo de avance (1) por uno de doble garganta obrando del mismo modo que con los de un alambre.
Equipos de contacto para la soldadura UP. 4.4.1 Para hilos simples 3,0 - - 6,0 mm Use del equipo de soldeo automático A6 TF (UP) en el que se incluye lo siguiente: Mecanismo de avance de alambre (1) Dispositivo de contacto (2) D35 Mordazas de contacto (3) Comprobar que se obtenga un buen contacto entre las mordazas de contacto y el hilo de soldeo.
Carga de polvo (soldadura UP) 1. Cierre la válvula de polvo (1) en el contenedor de polvo. 2. Si fuera necesario, soltar el ciclón del succionador de polvo. 3. Cargue polvo. ¡ATENCIÓN! El polvo debe estar seco. Si es posible, evite el uso de polvos aglomerantes en entornos húmedos y al aire libre.
MANTENIMIENTO Generalidades ¡ATENCIÓN! La garantía que ofrece el proveedor quedará sin efecto si el cliente efectúa cualquier reparación en la máquina durante el período de vigencia de dicha garantía. ¡Atención! Antes de realizar cualquier operación de mantenimiento, comprobar que la tensión de la red esté desconectada. Para el mantenimiento a la caja de maniobra A2--A6 Process Controller (PEH), ver el manual de instrucciones 0443 745 xxx.
Aumentar la dimensión de los cables o utilizar cables paralelos. PEDIDOS DE REPUESTOS Para encargar repuestos, diríjase al representante de ESAB más cercano (consulte la contraportada). Al cursar el pedido, indique el tipo de máquina, su número de re- ferencia y nombre, y el número de referencia del repuesto, que aparece en la lista de la página 23.
