6697H-Spanish_Manuals 1/31/13 10:57 AM Page 1

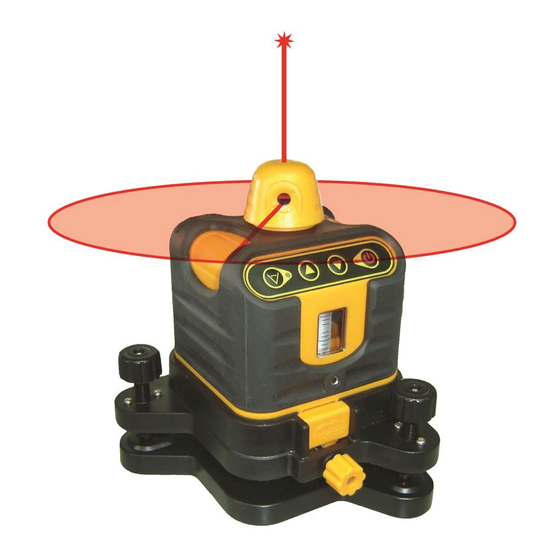

Láser Giratorio con Función de
Nivelación Manual
Modelos Nº 40-6502 y 40-6512
Manual de Instrucciones
Lo felicitamos por haber elegido este Láser Giratorio con Función de
Nivelación Manual. Le sugerimos que lea este manual de instruc-
ciones cuidadosamente antes de usar el instrumento. Guarde este
manual de instrucciones para poder consultarlo en el futuro.
Ésta es una herramienta láser Clase IIIa y está fabricada según
la norma CRF 21, partes 1040.10 y 1040.11, y según la norma de
seguridad internacional IEC 285.
©2013 Johnson Level & Tool - Rev. 2
1
Publicidad
Tabla de contenido
Manuales relacionados para Johnson 40-6502
Resumen de contenidos para Johnson 40-6502
- Página 1 Ésta es una herramienta láser Clase IIIa y está fabricada según la norma CRF 21, partes 1040.10 y 1040.11, y según la norma de seguridad internacional IEC 285. ©2013 Johnson Level & Tool - Rev. 2...
-
Página 2: Tabla De Contenido
Support pour plafond et mur Estadal de 8’ Detector con 2 Baterías “AAA” y Abrazadera Lentes Protectores Sombreados Blanco Magnético Trípode para elevación Manual de Instrucciones con Tarjeta de Garantía Estuche de Transporte Resistente e Inflexible ©2013 Johnson Level & Tool - Rev. 2... -
Página 3: Características Y Funciones
Si no lo hace, se puede anular la garantía. ¡PELIGRO! Producto Láser de Clase IIIa Salida Máxima de Corriente: 5mW Longitud de Onda: 625-645nm ESTA HERRAMIENTA EMITE RADIACIÓN LÁSER. NO MIRE FIJO AL RAYO. ©2013 Johnson Level & Tool - Rev. 2... -
Página 4: Importante
• No intente reparar ni desarmar la herramienta láser. Si una persona no calificada intenta reparar esta herramienta, se anulará la garantía. • No procure reparar ni desmontar el instrumento del láser. Si personas sin título procuran reparar este instrumento, la garantía será vacío. ©2013 Johnson Level & Tool - Rev. 2... -
Página 5: Ubicación Y Contenido De Las Etiquetas De Advertencia
AL RAYO. EVITE LA EXPOSICIÓN DIRECTA A LOS OJOS. Producto Láser de Clase IIIa. Salida Máxima de Corriente: 5mW Longitud de Onda: 640-660nm. Este Producto cumple con los requerimien- tos aplicables de 21 CFR parts 1040.10 y 1040.11. ©2013 Johnson Level & Tool - Rev. 2... -
Página 6: Ubicación De Las Piezas Y Componentes
Salida de 6V CC bloqueo de base Perilla de nivelación de ampolla Y Ampolla de Ampolla de Nivelación X Nivelación Y Perilla de nivelación de ampolla X Rosca de 5/8” – 11 ©2013 Johnson Level & Tool - Rev. 2... -
Página 7: Instrucciones De Operación
Rotación rápida: Al encender el láser, éste se encuentra en su máxima velocidad de rotación (el LED en modo de lectura y rotación (5) se encuentra encendido), el láser está girando. ©2013 Johnson Level & Tool - Rev. 2... - Página 8 En el modo de lectura: Presione para que la lectura se mueva en sentido contrario a las agujas del reloj Presione para que la lectura se mueva en el sentido de las agu- jas del reloj ©2013 Johnson Level & Tool - Rev. 2...
-
Página 9: Cómo Utilizar El Producto
3. Coloque 4 baterías alcalinas "AA" según la polaridad que se especifica en el compartimento de las baterías. ©2013 Johnson Level & Tool - Rev. 2... - Página 10 3. Ajuste las perillas de nivelación de ampolla para centrar la burbu- ja dentro de las ampollas X e Y. 4. Encienda el láser. 5. Al terminar el trabajo, apague el láser. ©2013 Johnson Level & Tool - Rev. 2...
- Página 11 Función de sonido Sonido corto y sonido firme Indicación LED Rojo superior, naranja medio, verde medio, rojo inferior Tamaño 4.645” x 2.637” x 0.984” (118mm x 67mm x 25mm) Peso 0.253 lbs. (115g) ©2013 Johnson Level & Tool - Rev. 2...
- Página 12 1. Abra la tapa del compartimento de las baterías y coloque las baterías dentro del compartimento de acuerdo con la polaridad que aparece en la ranura de las baterías. 2. Cierre la tapa de las baterías. ©2013 Johnson Level & Tool - Rev. 2...
- Página 13 Nota: 1. Al detectar un rayo láser horizontal, es necesario que la ampolla de la burbuja se ubique en el centro, ya que la incli- nación del detector influenciará la exactitud recibida. ©2013 Johnson Level & Tool - Rev. 2...
- Página 14 La alarma emitirá dos sonidos cortos y la unidad se apagará automáticamente. 5. Utilización de los Accesorios • Conexión al soporte del estadal. ©2013 Johnson Level & Tool - Rev. 2...
-
Página 15: Mantenimiento
Si se moja la unidad con agua u otros líquidos, séquela inmediatamente. • La unidad no debe utilizarse cerca del fuego ni exponerse al fuego en ninguna circunstancia. ©2013 Johnson Level & Tool - Rev. 2... -
Página 16: Auto-Chequeo Y Calibración
6. Nivele el láser, y luego ajuste la altura para que el láser se encuentre a nivel y apunte a la marca que usted hizo en la pared #2. Es probable que usted tenga que volver a nivelar para lograr este resultado. ©2013 Johnson Level & Tool - Rev. 2... - Página 17 Llave hexagonal L Orificio para calibración de nivel en dirección X Nivelación en dirección Y Nivelación en dirección X Orificio para calibración de nivel en dirección Y ©2013 Johnson Level & Tool - Rev. 2...
-
Página 18: Especificaciones Técnicas
1.653 lbs. (0.75Kg) Temperatura de Trabajo 14°F to 113°F (-10°C to +45°C) Rosca Central 5/8" – 11 Velocidades de rotación 150-300 rpm Modos de lectura Gran alcance, poco alcance, PUNTO Grado de Protección IP ©2013 Johnson Level & Tool - Rev. 2... -
Página 19: Demostraciones De Aplicación
6697H-Spanish_Manuals 1/31/13 10:57 AM Page 19 10. Demostraciones de Aplicación Instalación de techos Instalación de pisos antiestáti- Instalación de ventanas Instalación de zócalos Colgar cuadros Instalación de buhardilla ©2013 Johnson Level & Tool - Rev. 2... -
Página 20: Cuidado Y Manipulación
12. Garantía del Producto Johnson Level & Tool ofrece una garantía limitada de tres años para cada uno de sus productos. Puede obtener una copia de la garantía limitada de un producto Johnson Level &... -
Página 21: Registro De La Garantía
En Estados Unidos, comuníquese con el Departamento de Servicio al Cliente de Johnson Level & Tool llamando al 888-9-LEVELS. En Canadá, comuníquese con el Departamento de Servicio al Cliente de Johnson Level & Tool llamando al 800-346-6682. 13. Registro de la garantía Con este manual de instrucciones encontrará... -
Página 22: Accesorios
® están disponibles para la compra en los comercios autorizados de Johnson ® . El uso de accesorios que no sean Johnson ® anu- lará toda garantía aplicable y NO HABRÁ GARANTÍA. Si necesita ayuda para ubicar algún accesorio, comuníquese con nuestro Departamento de Servicio al Cliente.
