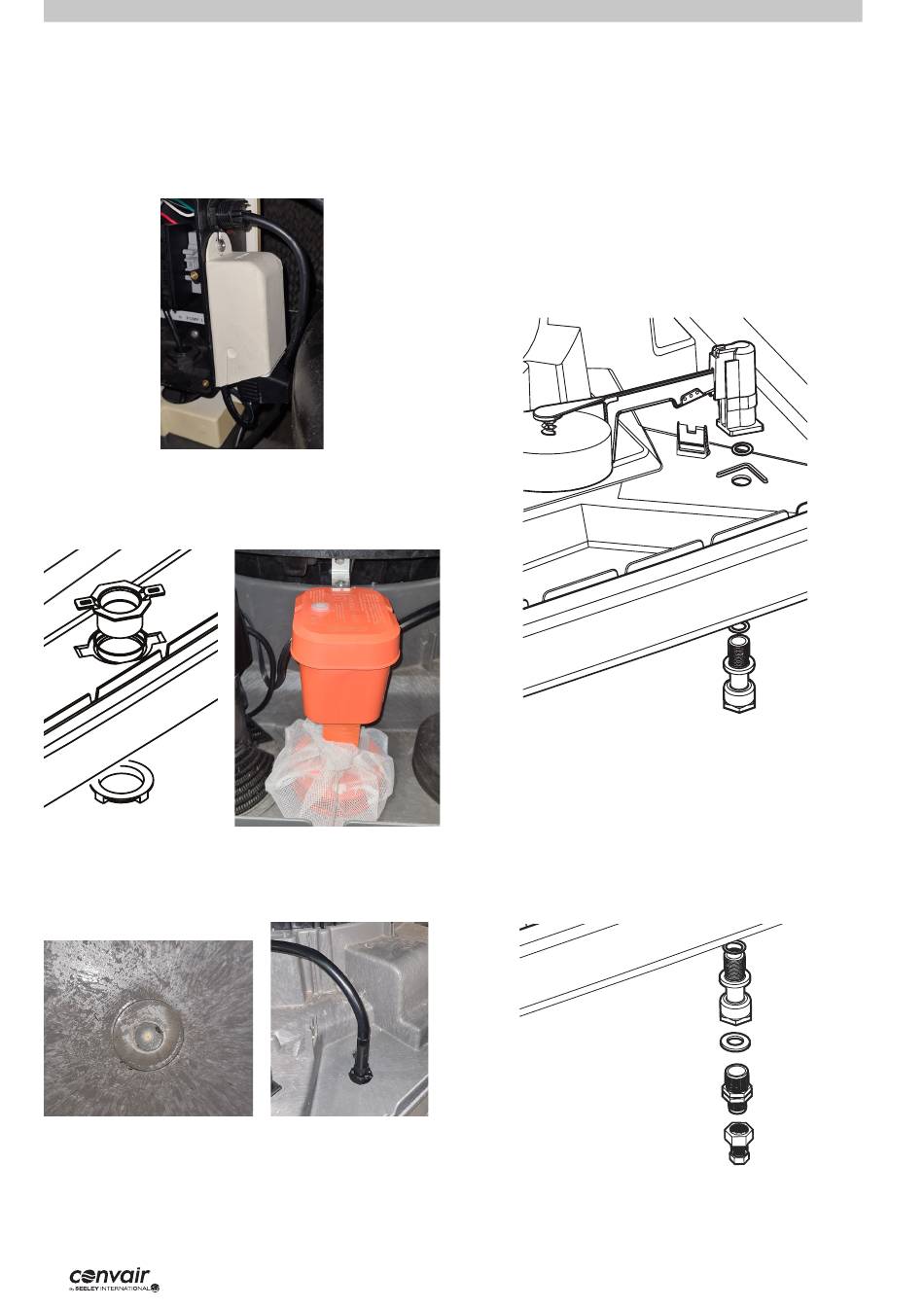

INSTALACIÓN
Enchufe la bomba de purga en el adaptador y coloque la tapa
sobre el enchufe expuesto.
Instale el tapón de drenaje que se proporciona con el kit junto a
la bomba. Fije el soporte suministrado a la bomba de purga que
compró utilizando el tornillo en la parte superior que se suministra
con la bomba. Ubique la bomba de purga sobre el tapón de drenaje
y asegúrela en su lugar al venturi con el tornillo provisto.
Cree un nuevo punto de drenaje, coloque un orificio de Ø1
"ubicado cerca de la válvula de flotador. Utilice la marca de moldura
existente como guía. Instale el tubo de desbordamiento en el nuevo
orificio y conéctelo a la bomba de purga usando el tubo provisto
con la bomba de purga.
MARCA DE MOLDEO
El agua de drenaje del tubo de desbordamiento debe llevarse a un
punto de descarga adecuado en el edificio o propiedad de acuerdo
con las regulaciones locales. No drene directamente sobre la
superficie del techo.
Vuelva a instalar la tapa en el armario eléctrico y vuelva a conectar
la energía y el agua. Pruebe el funcionamiento de la bomba de
purga y compruebe si hay fugas.
|
10
INSTALAR LA VÁLVULA DE FLOTACIÓN
Monte la válvula de flotación al sistema de refrigeración como se
ilustra aquí.
Asegúrese de colocar todas las arandelas y juntas tóricas. No
es necesario usar cinta para roscado. No apriete demasiado los
accesorios de plástico.
Asegúrese de que la válvula de flotación esté situada en el centro y
que pueda subir y bajar sin problemas.
CONEXIÓN A LA RED DE AGUA
Si va a instalar un embudo de purga, es necesario colocar un
adaptador BSP de entre 3/4 in y 1/2 in con la arandela en el tubo
de extensión como se muestra.
Conecte el suministro de agua principal al punto de entrada de
agua de la parte inferior del sistema de refrigeración con la tuerca
BSP de 1/2 in y una virola o con un adaptador de compresión BSP
de latón de entre 1/2 in y 1/4 in, según sea necesario.
Instale siempre una válvula de cierre (no use una de no retorno) en
el sistema de refrigeración.
ILL2480-B
ILL985-E
ILL972-D
