Bosch Professional GCL 25 Manual Original página 55

OBJ_BUCH-1546-004.book Page 55 Wednesday, March 2, 2016 2:10 PM
2 0
m

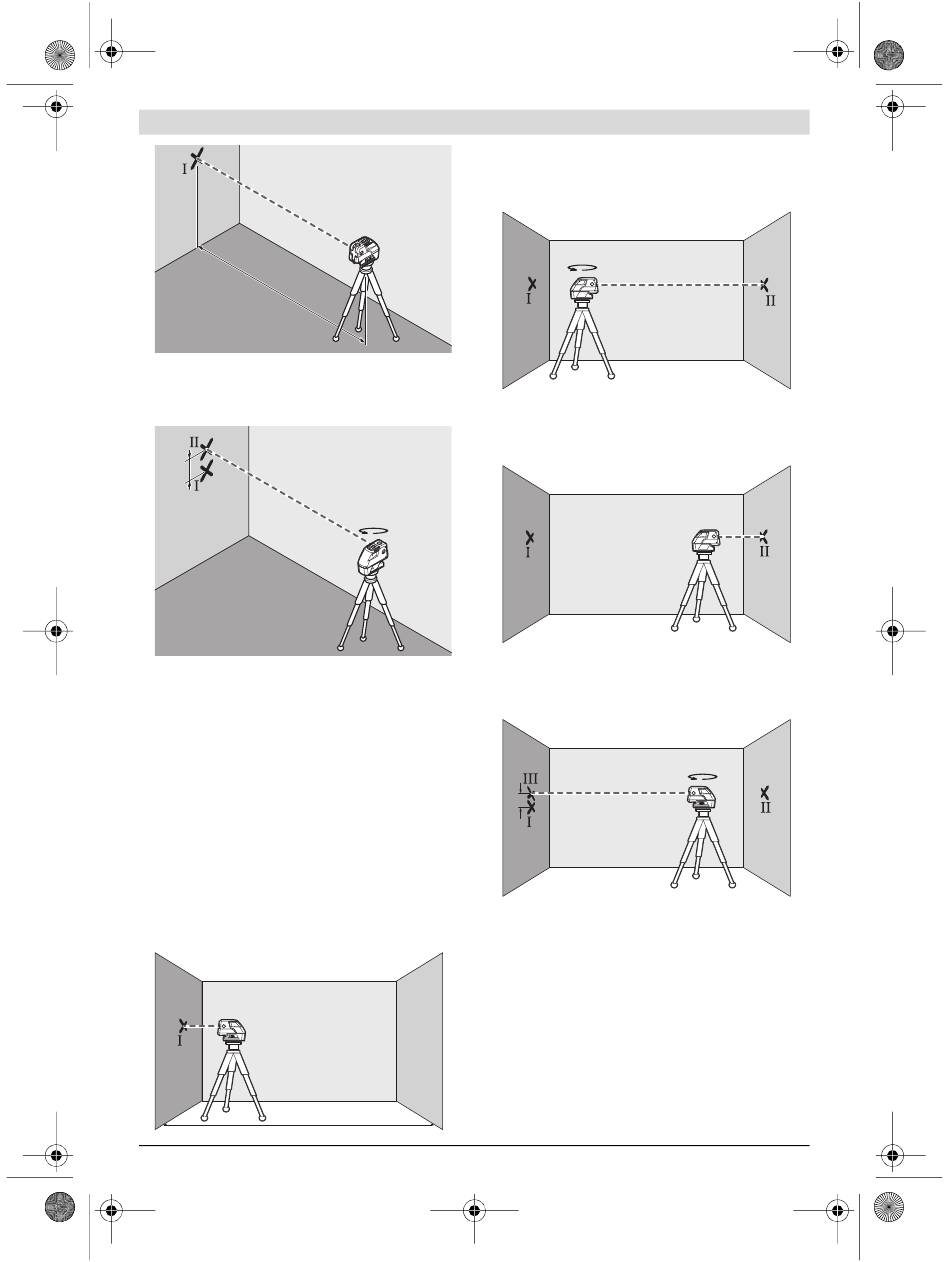

– Rett en av de to side-laserstrålene, som går langs tverrak-
sen på måleverktøyet, opp mot veggen. La måleverktøyet
nivelleres. Avmerk midten på laserpunktet på veggen
(punkt I).
d
– Drei måleverktøyet ca. 180°, uten å forandre på høyden. La
det nivellere og marker midten av punktet til den andre side-
laserstrålen på veggen (punkt II). Pass på at punktet II er så
loddrett over hhv. under punktet I som mulig.
– Differansen d mellom de to markerte punktene I og II på
veggen gir det virkelige høydeavviket til måleverktøyet
langs tverraksen.
På målestrekningen på 2 x 20 m = 40 m er det maksimale til-
latte avviket: 40 m x ±0,3 mm/m = ±12 mm.
Differansen d mellom punktene I og II må være maksimalt
12 mm.
Kontroll av vannrett nivelleringsnøyaktighet til langsaksen
Til kontrollen er det nødvendig med en fri målestrekning på
20 m på fast grunn mellom to vegger A og B.
– Monter måleverktøyet nær veggen A på holderen hhv. et
stativ eller sett det på en fast, plan undergrunn. Slå på må-
leverktøyet og velg en 5-punkt-drift.
A
20 m
Bosch Power Tools
– Rett den vannrette laserstrålen – som går parallelt til må-
leverktøyets langsakse – opp mot den nære veggen A. La
måleverktøyet nivelleres. Avmerk midten på laserpunktet
på veggen (punkt I).
A
– Drei måleverktøyet 180°, la det nivellere og marker midten
av punktet til laserstrålen på motsatt vegg B (punkt II).
– Plasser måleverktøyet – uten å dreie det – nær veggen B,
slå det på og la det nivellere.
A
180°
– Rett måleverktøyet slik opp i høyden (ved hjelp av stativet
eller eventuelt ved å legge noe under) at midten av punktet
til laserstrålen treffer nøyaktig på det tidligere markerte
punktet II på veggen B.
A
d
– Drei måleverktøyet 180°, uten å forandre høyden. La det
nivellere og marker midten av punktet til laserstrålen på
vegg A (punkt III). Pass på at punkt III er så loddrett over
hhv. under punkt I som mulig.
– Differansen d til de to markerte punktene I og III på veggen
B
A gir det virkelige høydeavviket til måleverktøyet langs
langsaksen.
På målestrekningen 2 x 20 m = 40 m er det maksimale tillatte
avviket: 40 m x ±0,3 mm/m = ±12 mm.
Differansen d mellom punktene I og III kan være maksimalt
12 mm.
Norsk | 55
180°
180°
1 609 92A 25C | (2.3.16)
