Conexión de equipos externos
„ Cableado de entrada externa
z Tipo de cableado
Utilice cable flexible de 0,5 a 0,75 mm
z Longitud total del cable
100 m o menos
Si la longitud debe ser mayor, utilice un relé.
„ Especificaciones de conexión
Condición
Contacto sin tensión "a"
Estático o impulso
• Tensión de contacto
Entrada
permisible:
de control
5 V CC ± 10%
• Corriente de
contacto permitida:
Máx. 10 mA
„ Cableado de salida externa
z Las especificaciones del cableado de salida externa son las mismas que las
del cableado de entrada externa.
z Cuando se emita el estado de funcionamiento o el de alarma, se requerirá
una fuente de alimentación externa de 12 V CC para los relés.
• Producto recomendado: COSEL PBA10F-12
• Potencia permitida: 15 W o menos
z Utilice las siguientes especificaciones para el cableado de alimentación CC.
• Tipo de cableado: Utilice un cable flexible de 0,5 a 0,75 mm
• Disponga la línea de alimentación con una longitud tan corta como sea posible
„ Especificaciones de conexión
Condición
Contacto sin tensión "a"
Estático o impulso
Existe polaridad.
Entrada de
alimentación
(Asegúrese de que
la polaridad (+/-) sea
CC
correcta antes de
realizar la conexión.)
Contacto tensión "a"
Estático (Salida de
relé)
• Tensión de contacto
Salida de permisible:Máx. 12 V CC
estado
• Corriente de contacto
permitida:Máx. 100 mA
• Carga de aplicación
mínima:5 V CC 1 mA
Lado del mando a distancia
Nombre del terminal
Entrada 1 (IN 1)
Entrada 2 (IN 2)
Común (COM)
Lado del mando a distancia
Nombre del terminal
Alimentación CC
+ (DC 12 V +)
Alimentación CC
- (DC 12 V -)
Salida de alarma
(OUT 1)
Salida de funcionamiento
(OUT 2)
Común (COM)
Atención
• Utilice únicamente un cable individual o un cable trenzado.
.
2
• Disposición del extremo del cableado
• Disponga también el cableado de salida externa.

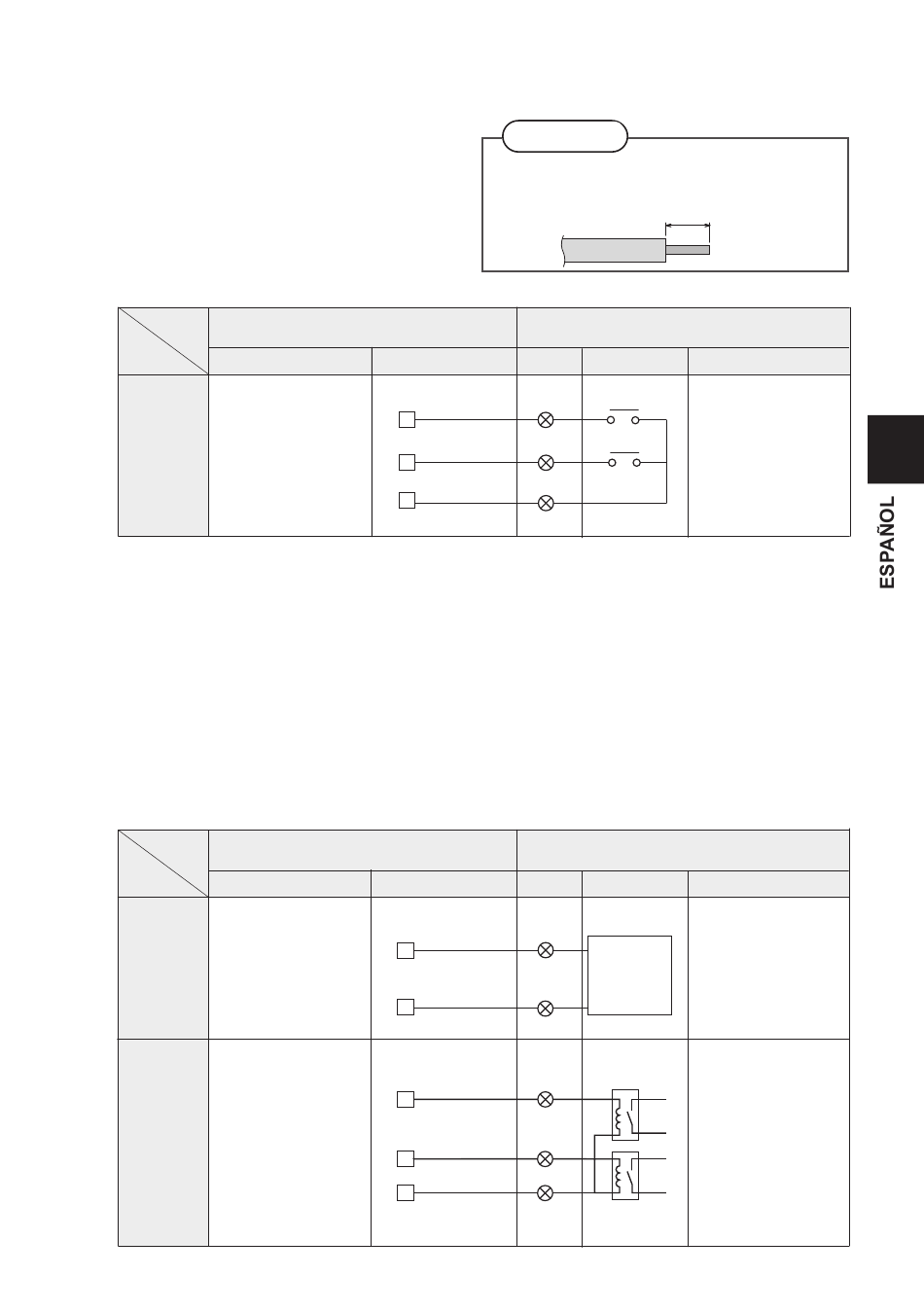

Cableado
Lado del equipo externo
Terminal Ejemplo de circuito
1
2
3
Lado del equipo externo
Terminal Ejemplo de circuito
4
+
Alimentación
CC (12 V)
5
-
Bobina
6
⊕
⊖
7
⊕
8
⊖
9 mm~10 mm
Condición
• Ancho de
impulso:
300 mseg o más
COM
2
Condición
• Alimentación
para el relé
(Suministro de 12
V CC externo)
• Tensión nominal
Relé
de bobina:
12 V CC
Relé
