CAME RE432 Manual De Instrucciones

I

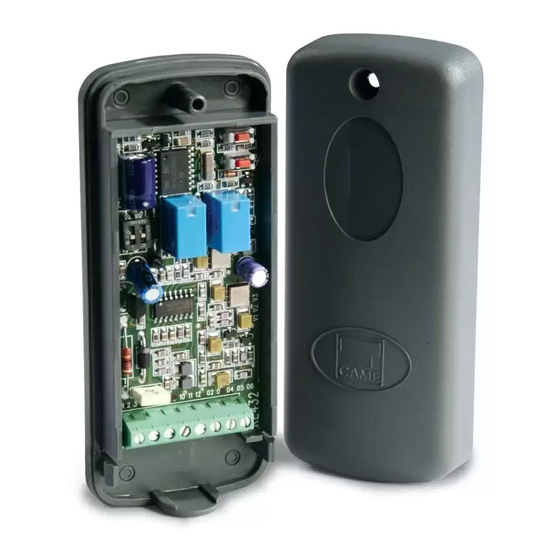

Ricevitore universale bicanale a
frequenza AM 433.92 MHz, alloggiato su
contenitore con grado di protezione IP54.
Funziona con tutti i trasmettitori Came
della serie TOP/TAM a 433.92 MHz.
Entrambi i canali funzionano normalmen-
te in modalità "monostabile" ma sul 2°
canale è possibile scegliere, in alternativa,
la modalità "bistabile" (interruttore).
1 Morsettiera
2 Dip-switch
3 Tasto memorizzazione codice 1° canale
4 Tasto memorizzazione codice 2° canale
5 LED funzionamento
F
Récepteur universelle bicanal à
fréquence AM 433.92 MHz, placé dans le
boîtier avec degré de protection IP54.
Il fonctionne avec tous les émetteurs
Came de la série TOP/TAM à 433.92 MHz.
Les deux canaux fonctionnent
normalement en mode "monostable" mais
on peut également choisir le mode
"bistable" (interrupteur) sur le 2e canal.
1 Plaque à borne
2 Dip-switch
3 Touche de mémorisation code 1
4 Touche de mémorisation code 2
5 LED de fonctionnement
E
Receptor universal de dos canales de frecuencia AM 433.92 MHz, montado en
una caja con grado de protección IP54.
Funciona con todos los transmisores Came de la serie TOP/TAM de 433.92 MHz.
Ambos canales funcionan normalmente en modo "monoestable", pero en el 28 canal
se puede elegir, como alternativa, el modo "biestable" (interruptor).
1 Caja de bornes
2 Dip-switch
3 Tecla de memorización código 1° canal
4 Tecla de memorización código 2° canal
5 LED de funcionamiento
|
RADIOCOMANDI RADIOCOMANDI RADIOCOMANDI RADIOCOMANDI RADIOCOMANDI RADIO CONTROLS
RICEVITORE
RECEIVER
RECEPTEUR
EMPFÄNGER
RECEPTOR
GB
universal receiver, housed in an IP54-level
protective case.
It functions with all TOP/TAM series
433.92 MHz Came transmitters.
Both channels function normally in
"monostable" mode, but it is possible to
select the "bistable" (switch) mode for the
2 nd channel.
1 Terminal block
2 Dip switch
3 1 st channel code memorisation key
4 2 nd
5 Signal LED
D
Frequenz AM 433.92 MHz. Gehäuse mit
Schutzklasse IP54.
Funktioniert mit allen CAME-Sendern der
Serie TOP/TAM, 433.92 MHz.
Beide Kanäle funktionieren normal in der
Betriebsart "monostabil". Mit dem Schalter
kann der 2. Kanal bei Bedarf auf die
Betriebsart "bistabil" umgeschaltet werden.
1 Klemmbrett
2 Dip-Switch
e canal 3 Speicherungstaste für Code Kanal 1
e canal 4 Speicherungstaste für Code Kanal 2
5 LED Funktionskontrolle
COLLEGAMENTI E SELEZIONI
ANSCHLÜSSE UND FUNKTIONSWHAL
12 V
a.c./d.c.
1 2
max 1A 24V d.c.
carico resistivo
resistive load
charge résistive
ohmsher belastung
carga resistiva
|
|
RADIOCOMMANDES RADIOCOMMANDES RADIOCOMMANDES RADIOCOMMANDES RADIOCOMMANDES FUNKSTEUERUNGEN
Two-channel AM 433.92 MHz
channel code memorisation key
Universalempfänger, Doppelkanal,
-
CONNECTIONS AND SELECTIONS
-
24 V
a.c./d.c.
1 2
-
+
comando: sempre "monostabile"
command: always "monostable"
commande: toujours "monostable"
Einstellung: Immer "monostabil"
mando: siempre "monoestable"
|
RADIOMANDOS RADIOMANDOS RADIOMANDOS RADIOMANDOS RADIOMANDOS
RE432
2
1 2
1
+
24V 12V
27
-
BRANCHEMENTS ET SELECTIONS
CONEXIONES Y SELECCIONES
1 2
Documentazione
Tecnica
S37
0.4
rev.
03/2000
©
CAME
CANCELLI
AUTOMATICI
119RS37
3
4
5
-
OUT1 OUT2
46
23
(mm)
1 2
comando: "monostabile"
command: "monostable"
commande: "monostable"
Einstellung: "monostabil"
mando: "monoestable"
comando: "bistabile"
command: "bistable"
commande: "bistable"
Einstellung: "bistabil"
mando: "biestable"
