Dell Vostro 3590 Manual De Servicio

Dell Vostro 3590 Manual De Servicio

Ocultar thumbs Ver también para Vostro 3590:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual

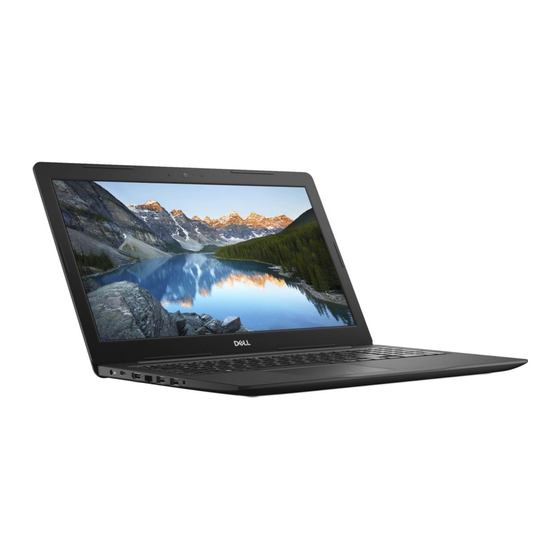

Dell Vostro 3590 (sin unidad óptica)
Manual de servicio
Modelo reglamentario: P75F
Tipo reglamentario: P75F010

Publicidad

Tabla de contenido
loading

Manuales relacionados para Dell Vostro 3590

Resumen de contenidos para Dell Vostro 3590

  • Página 1 Dell Vostro 3590 (sin unidad óptica) Manual de servicio Modelo reglamentario: P75F Tipo reglamentario: P75F010...
  • Página 2 Una señal de ADVERTENCIA indica la posibilidad de sufrir daño a la propiedad, heridas personales o la muerte. © 2018 - 2019 Dell Inc. o sus filiales. Todos los derechos reservados. Dell, EMC, y otras marcas comerciales son marcas comerciales de Dell Inc. o de sus filiales. Puede que otras marcas comerciales sean marcas comerciales de sus respectivos propietarios.

  • Página 3: Tabla De Contenido

    Tabla de contenido 1 Manipulación del equipo........................ 6 Instrucciones de seguridad..............................6 Antes de manipular el interior del equipo........................6 Protección contra descargas electrostáticas (ESD)....................7 Juego de ESD de servicio en terreno..........................7 Transporte de componentes delicados......................... 8 Después de manipular el interior del equipo......................... 9 2 Extracción e instalación de componentes..................
  • Página 4 Altavoces....................................37 Extracción de los altavoces............................37 Instalación de los altavoces............................38 Placa de E/S..................................39 Extracción de la placa de E/S............................39 Instalación de la placa de E/S............................41 Superficie táctil..................................42 Extracción del ensamblaje de la almohadilla de contacto..................42 Instalación del ensamblaje de la almohadilla de contacto..................
  • Página 5 Flash del BIOS (memoria USB)............................86 Actualización del BIOS................................ 87 Opciones de recuperación y medios de respaldo......................87 Ciclo de apagado y encendido de wifi..........................87 Liberación de alimentación residual........................... 88 5 Obtención de ayuda........................89 Cómo ponerse en contacto con Dell..........................89 Tabla de contenido...

  • Página 6: Manipulación Del Equipo

    La garantía no cubre los daños por reparaciones no autorizadas por Dell. Lea y siga las instrucciones de seguridad que se incluyen con el producto.

  • Página 7: Protección Contra Descargas Electrostáticas (Esd)

    Debido a la mayor densidad de los semiconductores utilizados en los últimos productos Dell, la sensibilidad a daños estáticos es actualmente más alta que la de los productos Dell anteriores. Por este motivo, ya no se pueden aplicar algunos métodos previamente aprobados para la manipulación de piezas.

  • Página 8: Transporte De Componentes Delicados

    Transporte de componentes sensibles: cuando transporte componentes sensibles a ESD, como, piezas de reemplazo o piezas que hay que devolver a Dell, es muy importante que las coloque dentro de bolsas antiestáticas para garantizar un transporte seguro. Resumen sobre la protección contra descargas eléctricas Se recomienda que todos los técnicos de servicio de campo utilicen la muñequera tradicional con conexión a tierra de ESD con cable y una...

  • Página 9: Después De Manipular El Interior Del Equipo

    Después de manipular el interior del equipo Sobre esta tarea Una vez finalizado el procedimiento de instalación, asegúrese de conectar los dispositivos externos, las tarjetas y los cables antes de encender el equipo. Pasos 1. Conecte los cables telefónicos o de red al equipo. PRECAUCIÓN: Para conectar un cable de red, enchúfelo primero en el dispositivo de red y, después, en el equipo.

  • Página 10: Extracción E Instalación De Componentes

    Extracción e instalación de componentes Herramientas recomendadas Los procedimientos de este documento requieren el uso de las siguientes herramientas: • Destornillador Phillips #0 • Destornillador Phillips n.° 1 • Punta trazadora de plástico NOTA: El destornillador #0 se utiliza para los tornillos 0-1 y el destornillador #1 para los tornillos 2-4. Lista de tornillos La tabla proporciona la lista de tornillos que se utilizan para fijar los diferentes componentes.

  • Página 11: Tarjeta Secure Digital

    Componente Tipo de tornillo Cantidad Imagen del tornillo Placa del conector de la unidad M2x2 de cabezal grande 1 óptica Puerto del adaptador de M2x3 alimentación Placa del botón de encendido M2x2 de cabezal grande 1 Botón de encendido con lectora de M2x2 de cabezal grande 1 huellas dactilares (opcional) Unidad de estado sólido a placa...

  • Página 12: Instalación De La Tarjeta Secure Digital

    Instalación de la tarjeta Secure Digital Pasos 1. Deslice la tarjeta Secure Digital en la ranura hasta que encaje en su lugar. 2. Siga los procedimientos que se describen en Después de manipular el interior del equipo. Extracción e instalación de componentes...

  • Página 13: Cubierta De La Base

    Cubierta de la base Extracción de la cubierta de la base Requisitos previos 1. Siga los procedimientos que se describen en Antes de manipular el interior de la computadora 2. Quite la tarjeta de memoria SD Pasos 1. Afloje los tres tornillos cautivos [1]. 2.
  • Página 14 3. Haga palanca en la cubierta de la base desde la esquina superior izquierda [1] y continúe para abrir los laterales de la cubierta de la base [2, 3, 4]. Extracción e instalación de componentes...

  • Página 15: Instalación De La Cubierta De La Base

    Instalación de la cubierta de la base. Pasos 1. Coloque la cubierta de la base en el ensamblaje del teclado y el reposamanos [1]. 2. Presione los bordes y los laterales de la cubierta de la base hasta que encaje en su lugar [2, 3, 4]. 3.

  • Página 16: Batería

    En este caso, comuníquese con el soporte técnico de Dell para obtener asistencia. Consulte www.dell.com/contactdell. • Adquiera siempre baterías originales de www.dell.com o socios y distribuidores autorizados de Dell. Extracción e instalación de componentes...

  • Página 17: Extracción De La Batería

    Extracción de la batería Requisitos previos 1. Siga los procedimientos que se describen en Antes de manipular el interior de la computadora 2. Quite la tarjeta de memoria SD 3. Extraiga la cubierta de la base. Pasos 1. Desconecte el cable de la batería de la placa base [1]. 2.

  • Página 18: Módulos De Memoria

    Siguientes pasos 1. Reemplace la cubierta de la base 2. Reemplace la tarjeta de memoria SD 3. Siga los procedimientos que se describen en Después de manipular el interior de la computadora Módulos de memoria Extracción del módulo de memoria Requisitos previos 1.

  • Página 19: Instalación Del Módulo De Memoria

    Instalación del módulo de memoria Pasos 1. Alinee la muesca del módulo de memoria con la lengüeta de la ranura del módulo de memoria. 2. Deslice el módulo de memoria en la ranura firmemente formando un ángulo [1]. 3. Presione el módulo de memoria hacia abajo hasta que los ganchos lo fijen [2]. NOTA: Si no oye un clic, extraiga el módulo de memoria y vuelva a instalarlo.

  • Página 20: Tarjeta Wlan

    Siguientes pasos 1. Conecte el cable de la batería al conector de la placa base. 2. Reemplace la cubierta de la base 3. Reemplace la tarjeta de memoria SD 4. Siga los procedimientos que se describen en Después de manipular el interior de la computadora Tarjeta WLAN Extracción de la tarjeta WLAN Requisitos previos...

  • Página 21: Instalación De La Tarjeta Wlan

    Instalación de la tarjeta WLAN Sobre esta tarea PRECAUCIÓN: Para evitar que se produzcan daños en la tarjeta WLAN, no coloque cables debajo de ella. Pasos 1. Inserte la tarjeta WLAN en el conector de la tarjeta madre del sistema [1]. 2.

  • Página 22: Unidad De Estado Sólido/Intel Optane

    Siguientes pasos 1. Conecte el cable de la batería al conector de la placa base. 2. Reemplace la cubierta de la base 3. Reemplace la tarjeta de memoria SD 4. Siga los procedimientos que se describen en Después de manipular el interior de la computadora Unidad de estado sólido/Intel Optane Extracción de la unidad de estado sólido M.2 2230 Requisitos previos...

  • Página 23: Instalación De La Unidad De Estado Sólido M.2 2230

    4. Voltee la placa térmica. 5. Quite el tornillo único (M2x2) que fija la unidad de estado sólido a la placa térmica [1]. 6. Levante la unidad de estado sólido para quitarla de la placa térmica [2]. Instalación de la unidad de estado sólido M.2 2230 Pasos 1.

  • Página 24: Extracción De La Memoria Intel Optane O La Unidad De Estado Sólido M.2 2280 (Opcional)

    6. Reemplace el tornillo único (M2x3) que fija la placa térmica al ensamblaje del teclado y el reposamanos [3]. Siguientes pasos 1. Conecte el cable de la batería al conector de la placa base. 2. Reemplace la cubierta de la base 3.

  • Página 25: Instalación De La Memoria Intel Optane O La Unidad De Estado Sólido M.2 2280 (Opcional)

    Instalación de la memoria Intel Optane o la unidad de estado sólido M.2 2280 (opcional) Pasos 1. Deslice e inserte la lengüeta de la unidad de estado sólido/Intel Optane en la ranura de unidad de estado sólido/Intel Optane [1, 2]. 2.

  • Página 26: Batería De Tipo Botón

    Siguientes pasos 1. Conecte el cable de la batería al conector de la placa base. 2. Reemplace la cubierta de la base 3. Reemplace la tarjeta de memoria SD 4. Siga los procedimientos que se describen en Después de manipular el interior de la computadora Batería de tipo botón Extracción de la batería de tipo botón Requisitos previos...

  • Página 27: Instalación De La Batería De Tipo Botón

    Instalación de la batería de tipo botón Pasos 1. Conecte el cable de la batería de tipo botón a la placa de E/S. [1]. 2. Fije la batería de tipo botón en el ensamblaje del teclado y el reposamanos [2]. Extracción e instalación de componentes...

  • Página 28: Unidad De Disco Duro

    Siguientes pasos 1. Conecte el cable de la batería al conector de la placa base. 2. Reemplace la cubierta de la base 3. Reemplace la tarjeta de memoria SD 4. Siga los procedimientos que se describen en Después de manipular el interior de la computadora Unidad de disco duro Extracción del ensamblaje de la unidad de disco duro Requisitos previos...
  • Página 29 4. Desconecte la tarjeta mediadora de la unidad de disco duro. 5. Quite los cuatro tornillos (M3x3) que fijan el soporte de la unidad de disco duro a la unidad [1]. 6. Levante el soporte de la unidad de disco duro para quitarlo de la unidad [2]. Extracción e instalación de componentes...

  • Página 30: Instalación Del Ensamblaje De La Unidad De Disco Duro

    Instalación del ensamblaje de la unidad de disco duro Pasos 1. Alinee los orificios para tornillos del soporte para unidad de disco duro con los orificios para tornillos de dicha unidad [1]. 2. Reemplace los cuatro tornillos (M3x3) que fijan el soporte para unidad de disco duro a la unidad [2]. 3.
  • Página 31 4. Alinee los orificios para tornillos del ensamble de disco duro con los orificios para tornillos del ensamblaje del teclado y el reposamanos [1]. 5. Reemplace los cuatro tornillos (M2x3) que fijan el ensamble de disco duro al ensamblaje del teclado y el reposamanos [2]. 6.

  • Página 32: Ventilador Del Sistema

    Ventilador del sistema Extracción del ventilador del sistema Requisitos previos 1. Siga los procedimientos que se describen en Antes de manipular el interior de la computadora. 2. Quite la tarjeta de memoria SD 3. Extraiga la cubierta de la base. 4.
  • Página 33 3. Quite los tres tornillos (M2.5x5) que fijan el ventilador al ensamblaje de la placa del teclado y el reposamanos [1]. 4. Levante el ventilador para quitarlo del ensamblaje de la placa del teclado y el reposamanos [2]. Extracción e instalación de componentes...

  • Página 34: Instalación Del Ventilador Del Sistema

    Instalación del ventilador del sistema Pasos 1. Alinee los orificios para tornillos del ventilador con los orificios para tornillos del ensamblaje de la placa del teclado y el reposamanos [1]. 2. Reemplace los tres tornillos (M2.5x5) que fijan el ventilador al ensamblaje del teclado y el reposamanos [2]. 3.
  • Página 35 4. Conecte el cable de la pantalla y el cable del ventilador a la tarjeta madre del sistema [1, 2]. Siguientes pasos 1. Reemplace la batería 2. Reemplace la cubierta de la base 3. Reemplace la tarjeta de memoria SD Extracción e instalación de componentes...

  • Página 36: Disipador De Calor

    4. Siga los procedimientos que se describen en Después de manipular el interior de la computadora Disipador de calor Extracción del disipador de calor Requisitos previos 1. Siga los procedimientos que se describen en Antes de manipular el interior de la computadora.

  • Página 37: Altavoces

    Siguientes pasos 1. Conecte el cable de la batería al conector de la placa base. 2. Reemplace la batería 3. Reemplace la cubierta de la base 4. Reemplace la tarjeta de memoria SD 5. Siga los procedimientos que se describen en Después de manipular el interior de la computadora Altavoces Extracción de los altavoces...

  • Página 38: Instalación De Los Altavoces

    Instalación de los altavoces Sobre esta tarea NOTA: Si las arandelas de goma se salen cuando quita los altavoces, vuelva a empujarlas hacia dentro antes de reemplazar los altavoces. Pasos 1. Mediante los postes de alineación y las arandelas de goma, coloque los altavoces en las ranuras del ensamblaje del teclado y el reposamanos [1].

  • Página 39: Placa De E/S

    Siguientes pasos 1. Reemplace la SSD M.2 2. Reemplace la batería 3. Reemplace la cubierta de la base 4. Reemplace la tarjeta de memoria SD 5. Siga los procedimientos que se describen en Después de manipular el interior de la computadora Placa de E/S Extracción de la placa de E/S Requisitos previos...
  • Página 40 3. Quite los dos tornillos (M2x4) que fija la placa de E/S al ensamblaje del teclado y el reposamanos [1]. 4. Levante la placa de E/S, junto con el cable, para quitarlos del ensamblaje del teclado y el reposamanos [2]. Extracción e instalación de componentes...

  • Página 41: Instalación De La Placa De E/S

    Instalación de la placa de E/S Pasos 1. Mediante los postes de alineación, coloque la placa de E/S en el ensamblaje del teclado y el reposamanos [1]. 2. Reemplace los dos tornillos (M2x4) que fija la placa de E/S al ensamblaje del teclado y el reposamanos [2]. 3.

  • Página 42: Superficie Táctil

    Siguientes pasos 1. Reemplace el ensamble de disco duro 2. Reemplace la batería 3. Reemplace la cubierta de la base 4. Reemplace la tarjeta de memoria SD 5. Siga los procedimientos que se describen en Después de manipular el interior de la computadora Superficie táctil Extracción del ensamblaje de la almohadilla de contacto Requisitos previos...
  • Página 43 3. Quite los dos tornillos (M2x2) que fijan el soporte de la almohadilla de contacto al ensamblaje del teclado y el reposamanos [1]. 4. Levante el soporte del ensamblaje [2]. 5. Quite los cuatro tornillos (M2x2) que fijan la almohadilla de contacto al ensamblaje del teclado y el reposamanos [1]. 6.

  • Página 44: Instalación Del Ensamblaje De La Almohadilla De Contacto

    Instalación del ensamblaje de la almohadilla de contacto Sobre esta tarea NOTA: Asegúrese de que la superficie táctil esté alineada con la guías disponibles en el ensamblaje del teclado y del reposamanos, y que el espacio en ambos lados de la superficie táctil sea igual. Pasos 1.
  • Página 45 3. Coloque el soporte de la almohadilla de contacto en la ranura del ensamblaje del teclado y el reposamanos [1]. 4. Reemplace los dos tornillos (M2x2) que fijan el soporte al ensamblaje [2]. 5. Adhiera la cinta adhesiva que fija la almohadilla de contacto al ensamblaje del teclado y el reposamanos [1]. 6.

  • Página 46: Ensamblaje De La Pantalla

    Siguientes pasos 1. Reemplace la batería 2. Reemplace la cubierta de la base 3. Reemplace la tarjeta de memoria SD 4. Siga los procedimientos que se describen en Después de manipular el interior de la computadora Ensamblaje de la pantalla Extracción del ensamblaje de la pantalla Requisitos previos 1.
  • Página 47 4. Quite los cinco tornillos (M2.5x5) que fijan las bisagras izquierda y derecha a la tarjeta madre del sistema, y el ensamblaje del teclado y el reposamanos [1]. 5. Levante el ensamblaje del teclado y del reposamanos en posición inclinada [2]. 6.
  • Página 48 7. Después de realizar todos los pasos anteriores, queda el ensamblaje de la pantalla. Extracción e instalación de componentes...

  • Página 49: Instalación Del Ensamblaje De La Pantalla

    Instalación del ensamblaje de la pantalla Sobre esta tarea NOTA: Asegúrese de que las bisagras se abran completamente antes de reemplazar el ensamblaje de la pantalla en el ensamblaje del teclado y el reposamanos. Pasos 1. Alinee y coloque el ensamblaje del teclado y el reposamanos debajo de las bisagras en el ensamblaje de la pantalla [1]. 2.
  • Página 50 5. Coloque el cable de la pantalla en las guías de colocación del ensamblaje del teclado y reposamanos [1]. 6. Conecte el cable de la pantalla al conector de la tarjeta madre del sistema [2]. 7. Conecte los cables de la antena a la tarjeta madre del sistema [3]. Extracción e instalación de componentes...

  • Página 51: Placa Del Botón De Encendido

    Siguientes pasos 1. Reemplace la WLAN 2. Conecte el cable de la batería al conector de la placa base. 3. Reemplace la cubierta de la base 4. Reemplace la tarjeta de memoria SD 5. Siga los procedimientos que se describen en Después de manipular el interior de la computadora Placa del botón de encendido Extracción de la placa del botón de encendido...

  • Página 52: Instalación De La Placa Del Botón De Encendido

    Instalación de la placa del botón de encendido Pasos 1. Coloque la placa del botón de encendido en la ranura del ensamblaje del teclado y el reposamanos [1]. 2. Reemplace el tornillo único (M2x2) que fija la placa del botón de encendido al ensamblaje del teclado y el reposamanos [2]. 3.

  • Página 53: Instalación Del Botón De Encendido

    6. Quite el ventilador del sistema 7. Quite el disipador de calor 8. Quite el ensamblaje de la pantalla 9. Quite la placa del botón de encendido Pasos 1. Quite el tornillo único (M2x2) que fija el botón de encendido al ensamblaje del teclado y el reposamanos [1]. 2.

  • Página 54: Placa Base

    Siguientes pasos 1. Reemplace la placa del botón de encendido 2. Coloque el ensamblaje de la pantalla. 3. Quite el ventilador del sistema 4. Reemplace la WLAN 5. Conecte el cable de la batería al conector de la placa base. 6.

  • Página 55: Instalación De La Placa Base

    2. Desconecte los siguientes cables de la placa base: a) Cable de la placa del botón de encendido [1]. b) Cable de la placa de huellas dactilares [2]. c) Cable de la placa de E/S [3]. d) Cable de la unidad de disco duro [4]. e) Cable de la almohadilla de contacto [5].

  • Página 56: Instalación Del Puerto Del Adaptador De Alimentación

    Pasos 1. Desconecte y coloque el cable del adaptador de alimentación de la tarjeta madre del sistema [1, 2]. 2. Extraiga el tornillo (M2x3) que fija el puerto del adaptador de alimentación al ensamblaje del teclado y reposamanos [3]. 3. Levante el puerto del adaptador de alimentación junto con el cable y retírelos del ensamblaje del teclado y reposamanos [4]. Instalación del puerto del adaptador de alimentación Pasos 1.

  • Página 57: Embellecedor De La Pantalla

    Siguientes pasos 1. Reemplace la placa del botón de encendido 2. Coloque el ensamblaje de la pantalla. 3. Reemplace la 4. Reemplace la WLAN 5. Reemplace la batería 6. Reemplace la cubierta de la base 7. Reemplace la tarjeta de memoria SD 8.

  • Página 58: Instalación Del Embellecedor De La Pantalla

    Pasos 1. Haga palanca en la parte interior superior del bisel de la pantalla [1]. 2. Continúe haciendo palanca en los bordes interior izquierdo e interior derecho del bisel de la pantalla [2]. 3. Haga palanca en el borde interior inferior del bisel de la pantalla y levante el bisel para quitarlo del ensamblaje de la pantalla [3]. Instalación del embellecedor de la pantalla Pasos Alinee el embellecedor de la pantalla con el ensamblaje de la antena y la cubierta posterior de la pantalla y, con cuidado, encaje el...

  • Página 59: Cámara

    Siguientes pasos 1. Coloque el ensamblaje de la pantalla. 2. Reemplace el ensamble de disco duro 3. Reemplace el ventilador del sistema 4. Reemplace el disipador de calor 5. Reemplace la 6. Reemplace la WLAN 7. Reemplace la memoria 8. Conecte el cable de la batería al conector de la placa base. 9.

  • Página 60: Instalación De La Cámara

    11. Quite el bisel de la pantalla Pasos 1. Mediante un instrumento de plástico acabado en punta, haga palanca en la cámara para quitarla del ensamblaje de la antena y la cubierta posterior de la pantalla [1]. 2. Desconecte el cable de la cámara del módulo de la cámara [2]. 3.

  • Página 61: Panel De La Pantalla

    Siguientes pasos 1. Coloque el embellecedor de la pantalla 2. Coloque el ensamblaje de la pantalla. 3. Reemplace el ensamble de disco duro 4. Reemplace el ventilador del sistema 5. Reemplace el disipador de calor 6. Reemplace la 7. Reemplace la WLAN 8.
  • Página 62 8. Quite el ventilador del sistema 9. Quite el disipador de calor 10. Quite el ensamblaje de la pantalla 11. Quite el bisel de la pantalla 12. Quite la cámara Pasos 1. Quite los cuatro tornillos (M2x2) que fijan el panel de la pantalla al ensamblaje de la antena y la cubierta posterior de la pantalla [1]. 2.

  • Página 63: Instalación Del Panel De La Pantalla

    Instalación del panel de la pantalla Pasos 1. Coloque el panel de la pantalla sobre una superficie limpia y plana [1]. 2. Conecte el cable de la pantalla al conector en la parte posterior del panel de la pantalla y cierre el pestillo para fijar el cable [2]. 3.
  • Página 64 5. Alinee los orificios para tornillos del panel de la pantalla con los orificios para tornillos del ensamblaje de la antena y la cubierta posterior de la pantalla. 6. Coloque los cuatro tornillos (M2x2) que fijan el panel de la pantalla al ensamblaje de la antena y la cubierta posterior de la pantalla [1]. Extracción e instalación de componentes...

  • Página 65: Bisagras De La Pantalla

    Siguientes pasos 1. Reemplace la cámara 2. Coloque el embellecedor de la pantalla 3. Coloque el ensamblaje de la pantalla. 4. Reemplace el ensamble de disco duro 5. Reemplace el ventilador del sistema 6. Reemplace el disipador de calor 7. Reemplace la 8.

  • Página 66: Instalación De Las Bisagras De La Pantalla

    Instalación de las bisagras de la pantalla Pasos 1. Alinee los orificios para tornillos de las bisagras y los soportes con los orificios para tornillos del ensamblaje de la antena y la cubierta posterior de la pantalla [1]. 2. Coloque los ocho tornillos (M2.5x2.5) y dos tornillos (M2x2) que fijan las bisagras del ensamblaje de la antena y la cubierta posterior de la pantalla [2, 3].

  • Página 67: Cable De La Pantalla

    Siguientes pasos 1. Reemplace el panel de la pantalla 2. Reemplace la cámara 3. Coloque el embellecedor de la pantalla 4. Coloque el ensamblaje de la pantalla. 5. Reemplace el ensamble de disco duro 6. Reemplace el ventilador del sistema 7.

  • Página 68: Instalación Del Cable De La Pantalla

    6. Quite la 7. Quite el ensamble de disco duro 8. Quite el ventilador del sistema 9. Quite el disipador de calor 10. Quite el ensamblaje de la pantalla 11. Quite el bisel de la pantalla 12. Quite el panel de la pantalla 13.

  • Página 69: Ensamblaje De La Antena Y Cubierta Posterior De La Pantalla

    Siguientes pasos 1. Reemplace las bisagras de la pantalla 2. Reemplace el panel de la pantalla 3. Coloque el embellecedor de la pantalla 4. Coloque el ensamblaje de la pantalla. 5. Reemplace el ensamble de disco duro 6. Reemplace el ventilador del sistema 7.
  • Página 70 5. Quite la WLAN 6. Quite la 7. Quite el ensamble de disco duro 8. Quite el ventilador del sistema 9. Quite el disipador de calor 10. Quite el ensamblaje de la pantalla 11. Quite el bisel de la pantalla 12.

  • Página 71: Instalación De La Cubierta Posterior De La Pantalla

    Instalación de la cubierta posterior de la pantalla Sobre esta tarea Coloque la cubierta posterior de la pantalla sobre una superficie limpia y plana. Siguientes pasos 1. Reemplace el cable de la pantalla 2. Reemplace las bisagras de la pantalla 3.

  • Página 72: Ensamblaje Del Teclado Y Del Reposamanos

    Ensamblaje del teclado y del reposamanos Extracción del ensamblaje del teclado y el reposamanos Requisitos previos 1. Siga los procedimientos que se describen en Antes de manipular el interior de la computadora. 2. Quite la tarjeta de memoria SD 3. Extraiga la cubierta de la base.
  • Página 73 Extracción e instalación de componentes...

  • Página 74: System Setup (Configuración Del Sistema)

    Menú de inicio Presione <F12> cuando aparezca el logotipo de Dell para iniciar un menú de arranque único con una lista de los dispositivos de arranque válidos para el sistema. En este menú también se incluyen diagnósticos y opciones de configuración del BIOS. Los dispositivos que se detallan en el menú...

  • Página 75: Opciones De Configuración Del Sistema

    Opciones de configuración del sistema NOTA: Según la y los dispositivos instalados, los elementos enumerados en esta sección podrían aparecer o no. Opciones generales Tabla 2. General Opción Descripción System Information Muestra la siguiente información: • System Information (Información del sistema): muestra la versión del BIOS, la etiqueta de servicio, la etiqueta de inventario, la etiqueta de propiedad, la fecha de propiedad, la fecha de fabricación y el código de servicio rápido.

  • Página 76: Vídeo

    Opción Descripción SATA Operation Permite configurar el modo operativo del controlador de la unidad de disco duro integrado. • Desactivado = los controladores SATA están ocultos • AHCI = el SATA está configurado para el modo de AHCI • RAID ON (RAID encendida): se configura SATA para permitir el modo RAID (esta opción está seleccionada de manera predeterminada).
  • Página 77 Opción Descripción Password Bypass Esta opción le permite omitir la contraseña de inicio del sistema y las solicitudes de contraseña de disco duro durante el reinicio del sistema. • Desactivada: siempre aparece la petición de la contraseña del sistema y la de HDD interno cuando está...

  • Página 78: Inicio Seguro

    Inicio seguro Tabla 5. Inicio seguro Opción Descripción Secure Boot Enable Permite habilitar o deshabilitar la función de inicio seguro. • Secure Boot Enable Esta opción está seleccionada de forma predeterminada Secure Boot Mode Permite modificar el comportamiento de Secure Boot para habilitar la evaluación o el refuerzo de las firmas del controlador de UEFI.

  • Página 79: Rendimiento

    Rendimiento Tabla 7. Rendimiento Opción Descripción Multi Core Support Este campo especifica si el proceso se produce con uno o todos los núcleos activados. El rendimiento de algunas aplicaciones mejora si se utilizan más núcleos. • All: de manera predeterminada •...

  • Página 80: Comportamiento Durante La Post

    Estándar: carga completamente la batería a una frecuencia estándar. • ExpressCharge (carga rápida): la batería se puede cargar durante un período más corto mediante el uso de la tecnología de carga rápida de Dell. • Primarily AC use (Uso principal de CA) •...

  • Página 81: Compatibilidad Con Virtualización

    Opción Descripción • 5 seconds (5 segundos) • 10 segundos Logo de pantalla • Activar logo de pantalla completa (opción desactivada) completa Advertencias y • Peticiones de advertencias y errores: habilitada de manera predeterminada errores • Continuar con avisos • Continuar con advertencias y errores Sign of Life •...

  • Página 82: Pantalla Mantenimiento

    Pantalla Mantenimiento Opción Descripción Etiqueta de Muestra la etiqueta de servicio del equipo. servicio Etiqueta de Permite crear una etiqueta de inventario del sistema si todavía no hay una etiqueta de inventario definida. De recurso forma predeterminada, esta opción no está definida. BIOS Downgrade Este campo controla la actualización del firmware del sistema a las revisiones anteriores.

  • Página 83: Asignación De Una Contraseña Del Sistema/De Configuración

    Tipo de contraseña Descripción Setup password (Contraseña de configuración) Es la contraseña que debe introducir para acceder y realizar cambios a la configuración de BIOS del equipo. Puede crear una contraseña del sistema y una contraseña de configuración para proteger su equipo. PRECAUCIÓN: Las funciones de contraseña ofrecen un nivel básico de seguridad para los datos del equipo.
  • Página 84 Pasos 1. En la pantalla System BIOS (BIOS del sistema) o System Setup (Configuración del sistema), seleccione System Security (Seguridad del sistema) y presione Intro. Aparecerá la ventana System Security (Seguridad del sistema). 2. En la pantalla System Security (Seguridad del sistema), compruebe que la opción Password Status (Estado de la contraseña) está...

  • Página 85: Solución De Problemas

    Pasos 1. Encienda el equipo. 2. Cuando el equipo esté iniciando, presione la tecla <F12> cuando aparezca el logotipo de Dell. 3. En la pantalla del menú de inicio, seleccione la opción Diagnostics (Diagnósticos). 4. Haga clic en la flecha situada en la esquina inferior izquierda.

  • Página 86: Flash Del Bios (Memoria Usb)

    4. Conecte la unidad USB de inicio al equipo que necesita la actualización del BIOS. 5. Reinicie el equipo y presione F12 cuando aparezca el logotipo de Dell en la pantalla. 6. Inicie la unidad USB desde el menú Inicio por una vez.

  • Página 87: Actualización Del Bios

    Opciones de recuperación y medios de respaldo Se recomienda crear una unidad de recuperación para solucionar los problemas que pueden producirse con Windows. Dell propone múltiples opciones para recuperar el sistema operativo Windows en su PC de Dell. Para obtener más información, consulte Opciones de recuperación y medios de respaldo de Windows de...

  • Página 88: Liberación De Alimentación Residual

    Liberación de alimentación residual Sobre esta tarea La alimentación residual es la electricidad estática sobrante que permanece en la computadora incluso después de apagarla y quitarle la batería. En el siguiente procedimiento, se detallan las instrucciones para liberar la electricidad residual: Pasos 1.

  • Página 89: Obtención De Ayuda

    Sobre esta tarea Dell proporciona varias opciones de servicio y asistencia en línea y por teléfono. La disponibilidad varía según el país y el producto y es posible que algunos de los servicios no estén disponibles en su área. Si desea ponerse en contacto con Dell para tratar cuestiones relacionadas con las ventas, la asistencia técnica o el servicio de atención al cliente:...
