3.2 MONTAGE VAN DEMPERS MET KOGELGEWRICHTEN
Het afgebeelde kogelgewricht is reeds op deze dempers gemonteerd.
De bevestigingsmiddelen (pin, sleeves, O-ringen) die geschikt zijn voor
uw fietsframe zijn apart verkrijgbaar. Raadpleeg de fabrikant van
uw fietsframe voor de juiste afmetingen van de middelen. Zie de
technische handleiding voor deze demper op www.dtswiss.com
voor instructies over de installatie van de bevestigingsmiddelen.
Er zijn beperkingen voor de montagepositie van dit type kogellager.
→ De lengteassen van beide kogellagers
moeten horizontaal en normaal in de
rijrichting staan.
→ Dempersteunen die verticaal staan en
rechtstreeks op de demper worden
bevestigd, mogen niet worden gebruikt.
→ De dempersteun van het fietsframe moet
van dien aard zijn dat de kogellagers (1) vrij
kunnen bewegen.

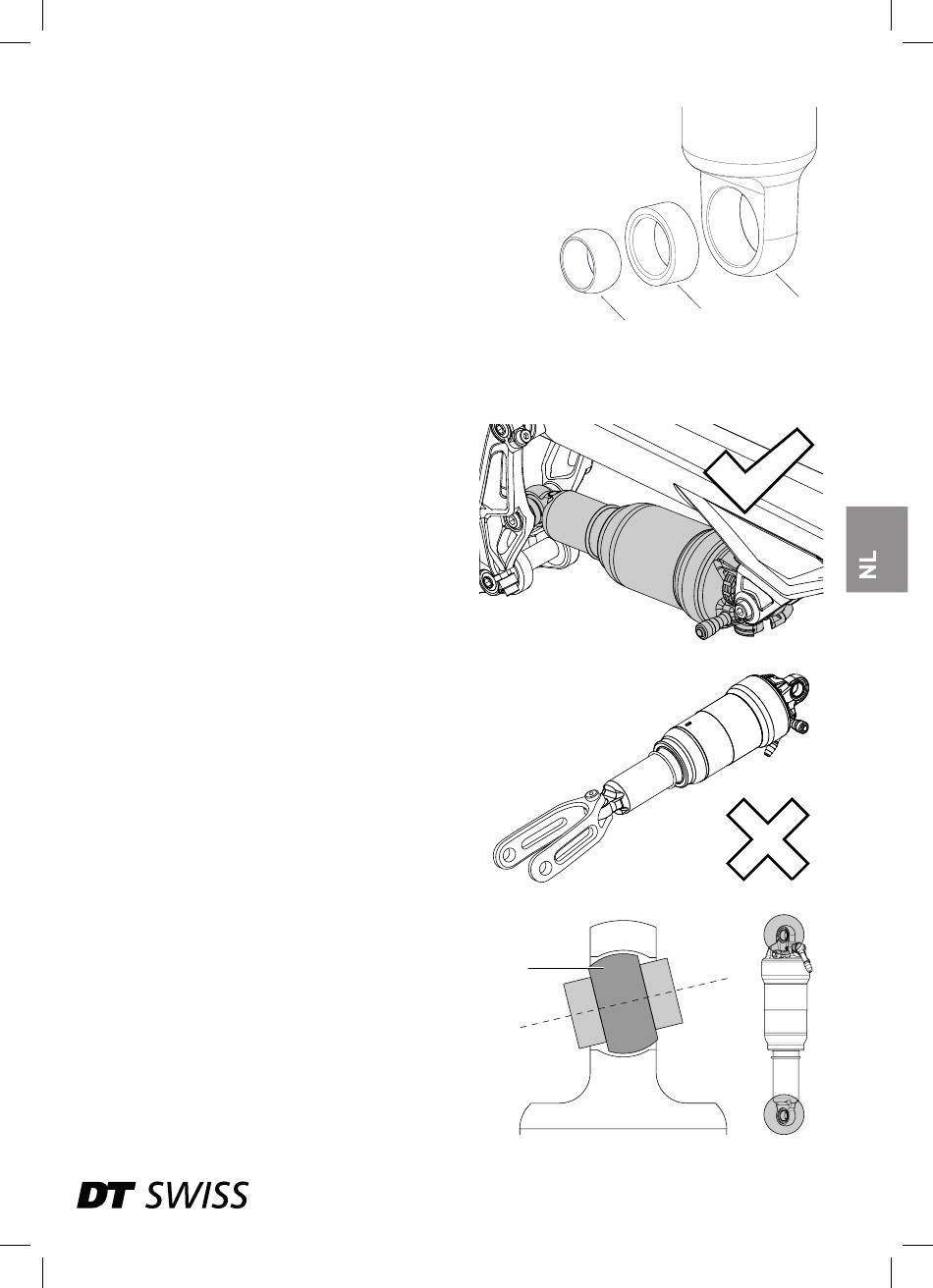

1 Kogel
1
R 535 ONE- Gebruiksaanwijzing V2021.09
2
1
2 Plastic ring 3 Demperoog
