Instrucciones de instalación:
Tiger 800 y Tiger 800XC
A9708234
Gracias por elegir este juego de accesorios original de Triumph. Este juego de accesorios es el resultado de la
combinación de la acreditada ingeniería de Triumph, un exhaustivo proceso de pruebas y el esfuerzo de mejora continua
de la fiabilidad, la seguridad y el rendimiento.
Lea completamente todas estas instrucciones antes de comenzar la instalación del juego de accesorios para familiarizarse
detalladamente con las características del juego y el proceso de instalación.
Estas instrucciones deben considerarse una parte permanente de su juego de accesorios, y deben mantenerse con el
mismo incluso si su motocicleta equipada con accesorios se vende posteriormente.
4
3
2
T0956
Piezas proporcionadas:
1.

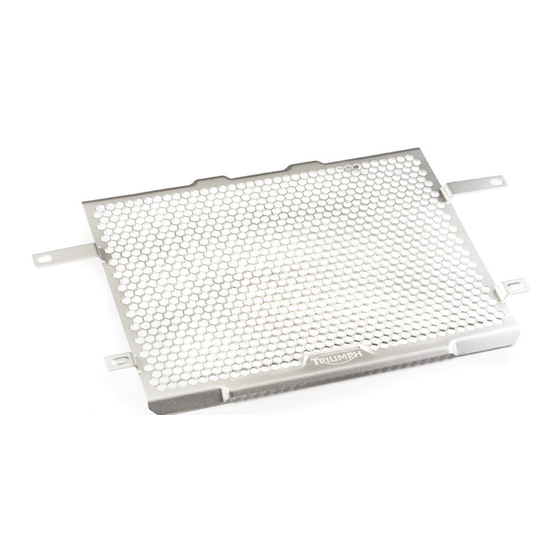

Protector del radiador
2.
Perno M5 x 15 mm
Código de publicación A9900578 edición 1, ADC 10058
© Triumph Designs Ltd. 2011
1
Pedir 1 3.
Pedir 2 4.
1 de 7
Arandela, M5
Tuerca cautiva, M5
4
3
2
Pedir 2
Pedir 2
