Resumen de contenidos para Ayudas Dinamicas ECLIPSE

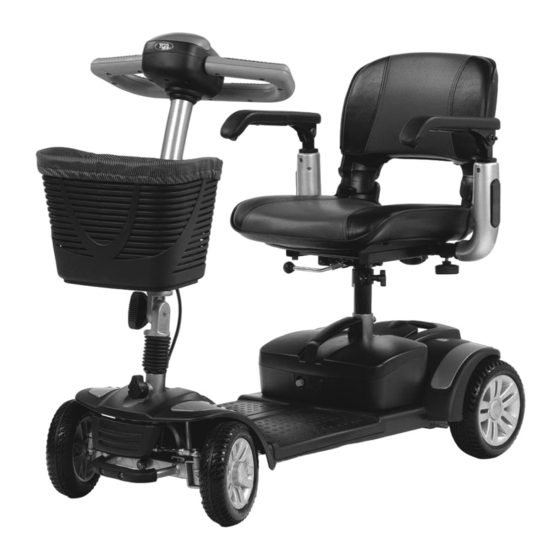

- Página 1 MANUAL DE USUARIO ECLIPSE...
-
Página 2: Tabla De Contenido
ECLIPSE ÍNDICE 1. Introducción....................3 2. Información de seguridad................3 2.1. Antes de conducir……………………………………………………..3 2.2. Mientras conduce………………………………………………….…..4 2.3. Etiquetado……………………………………………………….……..5 3. Las partes del scooter..................6 4. Funcionamiento…………………………………………………………………..7 4.1. Cómo hacer funcionar su scooter…………………………………...7 4.2. Cómo configurar el freno de estacionamiento…………………….13 4.3. Ajuste del manillar……………………………………………………14 5. -
Página 3: Introducción
Este manual está escrito únicamente para su Eclipse. Los símbolos usados en este manual están explicados abajo. Lea cuidadosamente, especialmente las partes marcadas con estos símbolos Uso indebido puede causar serios daños. -
Página 4: Mientras Conduce
-Asegúrese de que es capaz de controlar y manejar su scooter con seguridad y confianza antes de cambiar a una mayor velocidad. El eclipse está estrictamente limitado a un único pasajero. No lleve pasajeros en su scooter, incluido a niños. -
Página 5: Etiquetado
ECLIPSE No se suba a una escalera mecánica. Teléfonos móviles y otros equipos eléctricos. No utilice un teléfono móvil u otro dispositivo de comunicación inalámbrico mientras conduce, aunque siempre es útil llevar uno con usted en caso de emergencia. No cargue un teléfono móvil u otros dispositivos eléctricos desde su scooter. -
Página 6: Las Partes Del Scooter
ECLIPSE AVISO IMPORTANTE -Asegúrese de que la palanca de control de velocidad no está pulsada antes de encender su scooter. -Con el fin de evitar lesiones o daños en el scooter, el conductor no debe apoyarse o tirar de la palanca del control mientras suba o baje una pendiente. -
Página 7: Funcionamiento
ECLIPSE 4. FUNCIONAMIENTO 4.1 CÓMO UTILIZAR SU SCOOTER Interruptor de encendido Gire la llave para encender o apagar ON: La unidad se enciende OFF: La unidad se apaga... - Página 8 ECLIPSE Hacia adelante, hacia atrás y frenada. -Empuje la palanca de control de velocidad de su derecha adelante con el pulgar derecho y el scooter se moverá hacia adelante. -Empuje la palanca de control de velocidad de su izquierda palanca hacia adelante con el pulgar izquierdo y el scooter se moverá...
-
Página 9: Modo De Desbloqueo
ECLIPSE ¡PRECAUCIÓN! Asegúrese de que el asiento está bloqueado en línea recta antes de conducir. Bloqueo del manillar El scooter tiene una función de bloqueo del manillar, presione y gire el botón de bloqueo del manillar para bloquearlo, ver fig. 4.1.1. Gire el botón hacia la izquierda para desbloquear el manillar, ver fig. - Página 10 ECLIPSE -Coloque el scooter en un área donde usted tenga el espacio suficiente para mover las piezas alrededor. Es posible que necesite ayuda para sacar algunos de los componentes del scooter. -Consulte "Especificaciones" para conocer el peso individual de los componentes.
- Página 11 ECLIPSE Montaje/ensamblaje Nota: Levante el manillar antes de volver a la moto. 1. Asegúrese de que la palanca del modo “Rueda libre” (embrague) se encuentra en la posición de conducción. 2. Ajuste la sección trasera en la parte superior y asegúrese de que el gancho de la sección frontal está...
- Página 12 ECLIPSE 3. Ajuste las secciones delantera y trasera (Ver figura 4.1.7) 4. Ponga la batería en el scooter y asegúrese de que está en la posición correcta. 5. Ajuste el asiento en el tubo de anclaje hasta que el bloqueo de dirección haga “clic”.
-
Página 13: Sugerencia
ECLIPSE La zona verde indica una carga completa de la batería. El color rojo indica la zona de baja carga. La energía restante indicada por el indicador puede variar por el tiempo y forma de conducción. Repetidos encendidos, parones o subidas consumen energía más rápidamente. -
Página 14: Ajuste Del Manillar
ECLIPSE Fig. 4.2.1 Modo conducción Fig. 4.2.2 Modo Rueda libre (embragado) (desembragado) 4.3 AJUSTE DEL MANILLAR El manillar puede ser ajustado con los pasos siguientes. 1. Gire la rosca en sentido antihorario para aflojarla (Fig. 4.3.1). 2. Ajuste el ángulo del manillar a la posición deseada, gire el volante hacia la derecha para apretarlo. - Página 15 ECLIPSE Conduciendo su scooter 1. Asegúrese de que el asiento está instalado correctamente y en línea recta. 2. Asegurarse de que la columna de dirección está en una posición cómoda y asegurada como se describió anteriormente. 3. Asegurarse de que el freno electromagnético está en modo de conducción como se ha descrito anteriormente.
-
Página 16: Recomendaciones De Velocidad
-Mientras aparque su scooter, asegúrese de que aparca en un terreno llano y luego gire la llave en "OFF". 5. BATERÍAS Y CARGADOR Las baterías que incorpora el scooter Eclipse, son de 21A/H, ofreciendo un mayor alcance. 5.1 CARGA DE LA BATERÍA Asegúrese de seguir los procedimientos indicados a continuación en... - Página 17 ECLIPSE 4. El cargador de luz LED será naranja en el inicio de una carga. La duración de la carga es de por lo menos 6 - 8 horas, pero esta varía en función del estado de la batería y factores tales como la temperatura.
-
Página 18: Cargador
ECLIPSE ¡PRECAUCIÓN! Por favor, siga las siguientes reglas para evitar accidentes durante la carga. -Por favor, utilice únicamente el cargador suministrado y cargue la batería por completo cada vez. La batería podría dañarse si se utiliza un cargador que no es compatible. -
Página 19: Inspección Y Mantenimiento
Hasta que no se realicen estos ciclos no funcionará a pleno rendimiento. Usted notará que la distancia que el Eclipse puede viajar aumentará gradualmente durante las primeras semanas de uso, ya que las baterías alcanzan su nivel óptimo de eficiencia después de aproximadamente 12 ciclos de descarga y recarga. -
Página 20: Registro Regular Las Revisiones
ECLIPSE ¿Se escucha algún ruido anormal en el motor? Motor ¿Funciona bien el freno electromagnético? ¿Funciona bien la palanca del modo “Rueda libre” Palanca “Rueda libre” (embrague)? (embrague) ¿Se mueve el indicador hacia el color verde cuando se Indicador de batería enciende ON después de una carga completa? -
Página 21: Mantenimiento
ECLIPSE Circuito de frenos Hay un interruptor en el circuito de frenos (en la batería). Si el interruptor de encendido del scooter está en "ON" y el indicador de batería no se mueve, es posible que exista una sobrecarga de corriente eléctrica en el scooter;... -
Página 22: Almacenamiento
ECLIPSE 6.5 ALMACENAMIENTO Asegúrese de que el scooter es almacenado bajo las condiciones siguientes: -Asegúrese de que el asiento se encuentra bloqueado. -Asegúrese de que el interruptor de la llave esté en la posición "OFF" y la llave retirada. SUGERENCIA Por favor, guarde el scooter en un lugar donde se encuentre fuera de la luz directa del sol, la lluvia o la humedad. - Página 23 ECLIPSE batería. necesario, cámbielas. 3. El clima frío reduce la 3. Permita a las baterías alcanzar la duración de la batería. temperatura ambiente y a continuación, recárguelas completamente. 4. Cargador defectuoso. 4. Póngase en contacto con su distribuidor. Comportamiento 1. Control de velocidad 1.
-
Página 24: Especificaciones
ECLIPSE Error potenciómetro Póngase en contacto con su distribuidor. de velocidad. Error de voltaje Póngase en contacto con su distribuidor. del motor. Otros errores. Póngase en contacto con su distribuidor. Apague el scooter y déjelo unos pocos minutos antes Error de de encenderlo de nuevo. -
Página 25: Garantía
Manual de usuario. -Esta garantía no cubre el uso comercial o de alquiler del Eclipse o cualquier otro uso fuera de lo normal. -Las tapicería y los asientos (estos son componentes de desgaste normal... -
Página 26: Consejos Para Una Conducción Segura Del Scooter
Revise las leyes viales para saber con exactitud las limitaciones de uso de scooters en su zona, en este caso, su Eclipse es un Clase 2, vehículo capaz de circular a 6,4 Km/h. -
Página 27: Directrices Para La Seguridad
ECLIPSE Mantenimiento Lleve a cabo las comprobaciones que se indican en este manual con regularidad. Neumáticos Mantenga los neumáticos a la presión recomendada por el fabricante. Tendrán una duración más larga y segura. Reemplácelas cuando se hayan desgastado. Luces Compruebe con regularidad y reemplace las bombillas cuando sea necesario, utilice las luces con frecuencia, a partir del anochecer, en un día nublado o... -
Página 28: Al Conducir Su Vehículo Por Carretera
ECLIPSE -Otros usuarios de vehículos motorizados: Usted puede estar haciendo todas las cosas correctas pero esto no garantiza que los demás hagan lo mismo. Cuando usted necesite ayuda -Puede que tenga que pedir a la gente abrir puertas para usted. La mayoría de la gente está... - Página 29 ECLIPSE Pero recuerde siempre que su vehículo no es un coche y es pequeño y vulnerable. Si necesita girar a la izquierda a través del tráfico, trate de hacerlo cerca de la acera y luego use un cruce peatonal seguro o el control de semáforos de cruce.
- Página 30 ECLIPSE Luces Compruebe con regularidad y reemplace las bombillas cuando sea necesario, utilice las luces con frecuencia, a partir del anochecer, en un día nublado o lluvioso. Sin embargo, recuerde que el uso de las luces puede reducir el alcance de su scooter.
- Página 31 ECLIPSE -Conduciendo dentro de tiendas y edificios: La mayoría de las tiendas más grandes, e incluso algunas muy pequeñas, son accesibles a sillas de ruedas y scooters. Una vez dentro de la tienda es su responsabilidad conducir lentamente y de forma segura y no dañar los accesorios ni a la gente.
- Página 32 ECLIPSE Recuerde Los vehículos que puede ver por el retrovisor pueden parecer muy lejos, pero es casi seguro que se mueven más rápido que usted, por lo tanto tenga cuidado. Adelantar a un vehículo estacionado Tenga mucho cuidado de que no se meta en un carril donde vengan vehículo más rápido por detrás de usted.
-
Página 33: Registro Del Usuario
ECLIPSE 11. REGISTRO DEL USUARIO Detalles del registro del usuario Nombre del usuario..............Dirección………………………………………………………….. ………………………………………………………………………. ………………………………………………………………………. Código postal.………………………………. Teléfono……………………………………… Fecha de compra…………………………… Número de serie……………………… Registro del servicio Partes Fecha Compañía Técnico Recomendaciones reemplazadas... - Página 34 ECLIPSE Notas ……………………………………………………………………………………………… ……………………………………………………………………………………………… ……………………………………………………………………………………………… ……………………………………………………………………………………………… ……………………………………………………………………………………………… ……………………………………………………………………………………………… ………………………………………………………………………………………………...
- Página 35 ECLIPSE GARANTÍA La garantía se extiende por 2 años, según Ley vigente de Garantías que hace referencia a todos los defectos de fabricación de los productos. Quedan excluidos los desperfectos ocasionados por el desgaste natural o por un uso indebido, así como la falta de mantenimiento.
- Página 36 Importado por: Ayudas Tecno Dinámicas S.L. Llobregat, 12 08130 Santa Perpètua - Barcelona tel. 935 74 74 74 fax. 935 74 74 75 info@ayudasdinamicas.com www.ayudasdinamicas.com SP2 Eclipse Version 1.0 - 2016/12...
