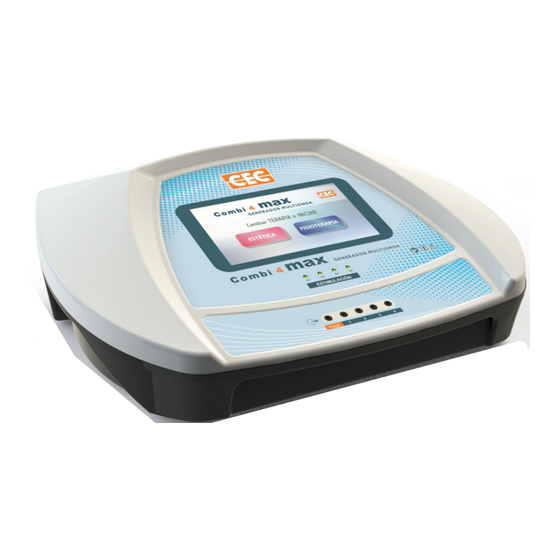

- Página 1 Manual de equipo equipo COMBI 4MAX Electroestimulador Multionda CEC Electrónica SRL. Electromedicina y Electroestética. www.cec.com.ar www.cec.com.ar Desde 1973 www.cec.com.ar...
-
Página 2: Tabla De Contenido
Generalidades y consejos Presentación del equipo Indicaciones y contraindicciones Descripción de controles Cuidado y limpieza Medidas de seguridad Especificaciones técnicas Sistema de Gestión de calidad Utilización Modalidad Automática Responsabilidades Modalidad Manual Bibliografía Garantía Información adicional Colocación de electrodos Contacto Índice www.cec.com.ar... -
Página 3: Introducción
- Corriente interferencial tetrapolar y bipo- lar. - Corriente Australiana, sensitiva y motora. - Tres tipos de impulsos: rectangular, trian- gular y exponencial. ESTÉTICA: - Ondas rusas (1:1,2:1,4:1). - Corriente interferencial tetrapolar y bipo- lar. - Corriente Australiana, sensitiva y motora. Introducción www.cec.com.ar ÍNDICE... - Página 4 Este equipo debe ser utilizado o supervisado de forma continua por un profesional idóneo y capacitado en cuanto a su uso y aplicaciones. ATENCIÓN Además de la informacion contenida en este manual, es necesario que el profe- sional actuante cuente con una formación clínica adicional. Introducción www.cec.com.ar ÍNDICE...
-
Página 5: Presentación Del Equipo
Manual de equipo Presentación del equipo Bandas de sujeción Electrodo facial Cables de estimulación Electrodos de 65mm Electrodos de 95 mm.95MM Presentación del equipo www.cec.com.ar ÍNDICE... -
Página 6: Descripción De Controles
Manual de equipo Descripción de controles 1- PANTALLA TÁCTIL. 2- LEDS LUMINOSOS INDICADORES DE CANAL ACTIVO. 3- CONECTORES DE CANALES. Descripción de controles www.cec.com.ar ÍNDICE... -
Página 7: Medidas De Seguridad
Medidas de seguridad www.cec.com.ar ÍNDICE... - Página 8 • Entre el electrodo y la piel debe colocar siempre un medio de conducción, ya sea gel neutro o toallitas blancas de algodón embebidas en agua corriente Medidas de seguridad www.cec.com.ar ÍNDICE...
-
Página 9: Utilización
Conecte los cables de estimulación en las salidas ubicadas en el frente del gabinete: Utilización www.cec.com.ar ÍNDICE... - Página 10 Atención: para más información, revise el apartado Colocación de electrodos, teniendo en cuenta la corriente a utilizar. Encienda el equipo. La llave se encuentra en la parte posterior del gabinete: Utilización www.cec.com.ar ÍNDICE...
- Página 11 En la pantalla el profesional podrá seleccionar entre dos opciones: Ingresa a la última modali- dad utilizada. Desde fábrica sale preestablecido modo FISIOTERAPIA. Permite seleccionar la modalidad, y de allí las corrientes que se habilitarán, como se muestra en la imagen a continuación: Utilización www.cec.com.ar ÍNDICE...
-
Página 12: Modalidad
Manual de equipo COMBI 4-MAX cuenta con 2 modalidades de trabajo (a utilizar según la experiencia del profesional): Automática y Manual . MOdalidad MANUAL MOdalidad automática Lo primero es selecionar el modo de trabajo según necesidad: Utilización www.cec.com.ar ÍNDICE... - Página 13 Posicionado el paciente y los electrodos colocados como se describe en el apartado “utilización del equipo”, seleccione la corriente para luego escoger el programa (válido para ESTÉTICA y FISIOTERAPIA): Atención: para más información, revise el apartado Colocación de electrodos, teniendo en cuenta la corriente a utilizar. Presione PROGRAMAS PREESTABLECIDOS: Utilización www.cec.com.ar ÍNDICE...
- Página 14 Manual de equipo La pantalla mostrará el listado de preconfigurados para la corriente seleccionada. Seleccione el programa necesario: Utilización www.cec.com.ar ÍNDICE...
- Página 15 Manual de equipo Podrá observar los valores preestablecios para el programa seleccionado. Presione CARGAR Atención: Podrá modicar Presione INICIAR: momentáneamente cualquier parámetro del programa. Utilización www.cec.com.ar ÍNDICE...
- Página 16 Manual de equipo Utilización www.cec.com.ar ÍNDICE...
- Página 17 Comience por regular las intensidades de cada canal conectado, de forma independiente. Los leds luminosos correspondientes a cada canal se encienden indicando el perído de la contracción muscular. Precaución: Si desea subir la intensidad, hágalo mientras el led esté encendido. Utilización www.cec.com.ar ÍNDICE...
- Página 18 Manual de equipo Para suspender, presione PAUSAR. Utilización www.cec.com.ar ÍNDICE...
- Página 19 Manual de equipo Para reanudar, vuelva a presionar INICIAR. Para finalizar el tratamiento de forma anticipada, presione DETENER. Utilización www.cec.com.ar ÍNDICE...
-
Página 20: Modalidad Manual
Posicionado el paciente y los electrodos colocados como se describe en el apartado “uti- lización del equipo”, seleccione la corriente (válido para ESTÉTICA y FISIOTERAPIA): Atención: para más infor- mación, revise el apartado Colocación de electrodos, teniendo en cuenta la corriente a utilizar. Utilización www.cec.com.ar ÍNDICE... - Página 21 Manual de equipo Seleccionada la corriente, se habilitan los parámetros aplicables a la corriente escogida. Configure cada parámetro con las flechas arriba-abajo. Utilización www.cec.com.ar ÍNDICE...
- Página 22 Rango de referencia entre 0 a 60Hz. En caso de seleccionar TENS o IMPULSOS, se activarán los parámetros Ancho y Pausa. Ancho entre 1 a 1000ms. Pausa entre 2 a 2000ms. FRECUENCIA: Se refiere a los ciclos por segundo. Regulable hasta los 100Hz. Utilización www.cec.com.ar ÍNDICE...
- Página 23 4 - Secuencia centrípeta: Los canales se van activando sucesivamente desde la periferia hacia el centro (activación centrípeta). Se utiliza principalmente en casos de edemas (in- cluso postquirúrgicos), trastornos circulatorios y problemas en la circulación de retorno. CANALES SECUENCIAS SECUENCIA SIMULTÁNEA SECUENCIA SUCESIVA 1 SECUENCIA SUCESIVA 2 SECUENCIA CENTRÍPETA Utilización www.cec.com.ar ÍNDICE...
- Página 24 Manual de equipo Estipulados los parámetros, presione INICIAR: Comience por regular las intensidades de cada canal conectado, de forma independi- ente. Utilización www.cec.com.ar ÍNDICE...
- Página 25 Manual de equipo Los leds luminosos correspondientes a cada canal se encienden indicando el perído de la contracción muscular. Precaución: Si desea subir la intensidad, hágalo mientras el led esté encendido. Utilización www.cec.com.ar ÍNDICE...
- Página 26 Manual de equipo Para suspender, presione PAUSAR. Para reanudar, vuelva a presionar INICIAR. Para finalizar el tratamiento de forma anticipada, presione DETENER. Utilización www.cec.com.ar ÍNDICE...
-
Página 27: Información Adicional
Manual de equipo información adicional Aquí podrá consultar todos los detalles de la versión de su equipo. En la pantalla de inicio, seleccione INFORMACIÓN: Utilización www.cec.com.ar ÍNDICE... - Página 28 Manual de equipo Además podrá cambiar de terapia entre ESTÉTICA Y FISIOTERAPIA: Utilización www.cec.com.ar ÍNDICE...
-
Página 29: Colocación De Electrodos
Todo el electrodo debe estar en con- tacto homogéneo y parejo con la zona de tratamiento para evitar el efecto punta (mayor concentración de energía en un sector que en otro, con el consiguiente riesgo de que- madura). Colocación de electrodos www.cec.com.ar ÍNDICE... - Página 30 Corriente endógena. Lo importante es cruzar los canales para producir la interferencia. Disposición de los electrodos / Impulsos: Está en relación directa a la patología a tratar, quedando en manos del profesional actu- ante y su propia evaluación del caso. Colocación de electrodos www.cec.com.ar ÍNDICE...
- Página 31 Los electrodos se colocan longitudinalmente Trayecto nervioso sobre el trayecto del nervio, el activo proximal. En el dermatoma: Tiene que ser en el dermatoma o la zona sensitiva cutánea que origina el dolor. Dermatoma Colocación de electrodos www.cec.com.ar ÍNDICE...
-
Página 32: Colocación De Electrodos En Tratamientos Faciales
(y de esta forma evitar sensaciones desa- toallitas blancas de algodón embebidas en gradables al paciente): agua) para mejorar y facilitar la conduc- ción. Como se muestra a continuación, la apli- cación consiste en colocar el dedo me- Tratamientos faciales www.cec.com.ar ÍNDICE... -
Página 33: Generalidades Y Consejos
Departamento debe contactar en su totalidad con la de Fisioterapia y Estética: zona de tratamiento consultasmedicas@cec.com.ar • Mantenga el equipo alejado de los consultaestetica@cec.com.ar niños. • La sensación eléctrica puede variar de acuerdo a la zona y el paciente. -
Página 34: Indicaciones Y Contraindicciones
• • Embarazo y lactancia. Sobre el ojo y vía aérea (parte anterior • Enfermedades tumorales. cuello). • • Enfermedades víricas, infecciosas. Flebitis y tromboflebitis. • • Procesos inflamatorios. Roturas tisulares recientes. • Cáncer. Indicaciones y contraindicaciones www.cec.com.ar ÍNDICE... -
Página 35: Cuidado Y Limpieza
CEC Electrónica recomienda la Vida útil de los electrodos limpieza del equipo de la siguiente Los electrodos son consumibles, ya que forma: el proceso de la electroterapia es básica-... -
Página 36: Especificaciones Técnicas
IPXO. penetración de líquidos Peso 4.5kg. (embalado) Medidas en milímetros Según figura. Condiciones de transporte y almacenaje Temperatura: entre -10ºC y 70ºC. Humedad: entre 10 a 80 % (HR sin condensación). Presión atmosférica: 500hPa hasta 1060hPa. Especificaciones técnicas www.cec.com.ar ÍNDICE... - Página 37 Manual de equipo Símbolos Especificaciones técnicas www.cec.com.ar ÍNDICE...
-
Página 38: Sistema De Gestión De Calidad
Disposición ANMAT 5211/05. Legajo 1088. Empresa habilitada para fabricación de productos médicos. ANMAT Disposición nº 2523/06. Seguridad Eléctrica y Características Técnicas Normas IEC (International Electrical Commité) Nro 60601 y particulares para cada producto. Sistema de gestión de calidad www.cec.com.ar ÍNDICE... -
Página 39: Responsabilidades
Manual de equipo REsponsabilidades Durante los 5 (cinco) años posteriores a En ningún caso CEC Electrónica y sus la fecha de fabricación de este producto y Distribuidores serán responsables por para respaldar su funcionalidad esencial, eventuales daños ocasionados de forma CEC Electrónica asegura documentación... -
Página 40: Bibliografía
45 deportes. • Tim Watson: Electroterapia - Practica basada en la evidencia. • William E. Prentice: Therapeutic modalities for physycal therapists. • William E. Prentice: Tecnicas de rehabilitacion en la medicina deportiva. Bibliografía www.cec.com.ar ÍNDICE... -
Página 41: Garantía
Manual de equipo Garantía CEC Electrónica SRL garantiza este reemplazo o reparación de las piezas de- producto contra todo defecto de mate- fectuosas. Corresponde a CEC Electrónica riales y/o de mano de obra, según la decisión de reparación o sustitución de las siguientes pautas: las piezas defectuosas. - Página 42 Para hacer efectiva la Garantía diríjase a la Oficina Comercial/ Dis- tribuidor autorizado donde usted compró este equipo, quien será el único responsable de ges- tionar el trámite correspondiente. Garantía www.cec.com.ar ÍNDICE...
-
Página 43: Contacto
Bv. Los Húngaros 5027 - Barrio Skype: cecelectronicachile Los Boulevares/ CP. X5022ESC www.chilecec.cl Tel./Fax. +54- 3543-440011 /422492 /422719 /420986 BRASIL E-mail: cec@cec.com.ar Santa Catarina Departamento de Consultas Médicas y REPRESENTANTE Estéticas: CECBRA Equipamentos Electrônicos para consultasmedicas@cec.com.ar Medicina e Estética Ltda. - Página 44 La información contenida en este Manual ha sido corregida en el momento de la im- presión, no obstante, CEC Electrónica S.R.L se reserva el derecho de hacer modifica- ciones sin previo aviso y sin la obligación de poner al día las unidades existentes.
