RECOMENDACIONES
Use cable apantallado flexible para la instalación de los detectores de gas tóxico: 2 x 1.5 mm
par trenzado para comunicaciones A & B.
0.25 mm
2
La distancia máxima entre la central y el ultimo detector instalado no puede ser superior a 1000 m.
Utilice adecuadamente el prensaestopas, evitara la entrada de agua.
No perfore la caja del detector o perderá el grado de protección (IP65) y la garantía.

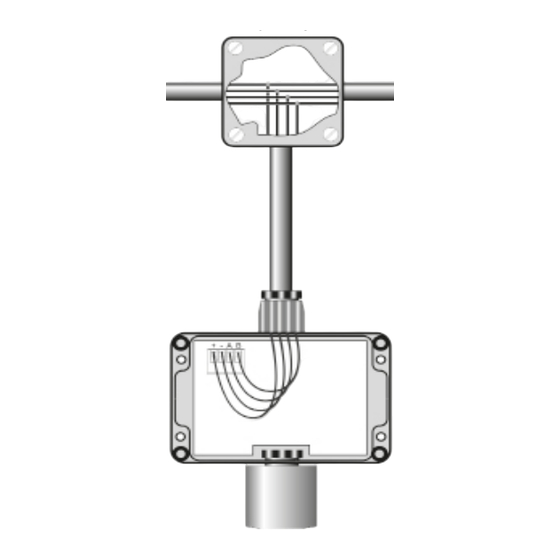

CONEXIÓN
Antes de conectar el sistema, numere los detectores en SW1 de acuerdo a los grupos configurados en el módulo de zona
e identifique el detector usando las etiquetas adhesivas provistas para colocar en la tapa de los detectores. (Det nº)
Antes de retirar el tapón de los detectores conecte la/s zona/s y espere hasta que el sistema se estabilice (aprox. 10 min).
Guarde los tapones para posteriores operaciones de mantenimiento.
PROGRAMACIÓN. CONFIGURACIÓN DE GRUPOS
Programe los detectores siguiendo esta tabla (SW1)
1 GRUPO
2 GRUPOS
4 GRUPOS
Detectores Nº *1 a 4 - Grupo 1
LOS EURODETECTORES ESTÁN ESPECIALMENTE DISEÑADOS PARA EUROSONDELCO,
EL SISTEMA DE DETECCIÓN DE GASES TÓXICOS Y EXPLOSIVOS DESARROLLADO POR DURAN ELECTRONICA.
DURAN ELECTRONICA CALIBRA TODOS SUS DETECTORES CON GAS PATRÓN
EUROSONDELCO. Eurodetectores
Detectores de gases tóxicos.
Nº DETECTOR
1
01
On
02
Off
03
ON
04
Off
05
On
06
Off
07
On
08
Off
09
On
10
Off
11
On
12
Off
13
On
14
Off
15
On
16
Off
Numerar Detectores Nº *1 a 8 - Grupo 1
Detectores Nº *5 a 8 - Grupo 2
2
3
On
On
On
On
Off
On
Off
On
On
Off
On
Off
Off
Off
Off
Off
On
On
On
On
Off
On
Off
On
On
Off
On
Off
Off
Off
Off
Off
Numerar Detectores Nº * 1 a 16
Detectores Nº *9 a 12 - Grupo 3
2
para alimentación y 2 x
4
On
On
On
On
On
On
On
On
Off
Off
Off
Off
Off
Off
Off
Off
Numerar Detectores Nº *9 a 16 - Grupo 2
Detectores Nº *13 a 16 - Grupo 4
