HDMI HDBASET + 3,5 MM, USB-A NACH B UND RS232 ÜBER CAT EXTENDER
BOX - SENDER ZU BOX-EMPFÄNGER - 4K 60HZ

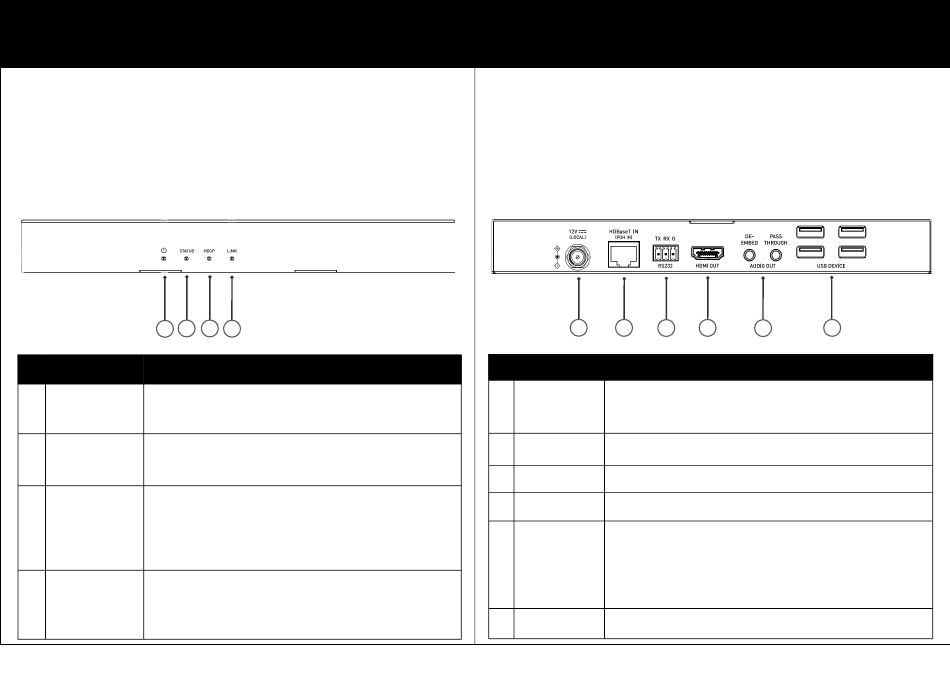

Produktübersicht
Frontblende
Empfänger
1
2
F
B
RONTBLENDE
ESCHREIBUNG
Ein: Das Gerät wird mit Strom versorgt.
1
Leistung-LED
Aus: Das Gerät wird nicht mit Strom versorgt.
Blinkend: Das Gerät funktioniert ordnungsgemäß.
2
Status-LED
Aus: Das Gerät funktioniert nicht richtig.
Ein: HDCP-geschützte Inhalte werden übertragen.
3
HDCP-LED
Blinkend: Nicht HDCP-geschützte Inhalte werden übertragen.
Aus: Es werden keine Inhalte übertragen.
Ein: HDBT-Verbindung ist normal.
4
Verbindungs-LED
Aus / Blinkend: Keine HDBT-Verbindung oder
Verbindungsfehler.
3
4
Rückseite
6
5
R
B
ÜCKSEITE
ESCHREIBUNG
Schließen Sie das mitgelieferte 12-V-Gleichstromnetzteil an. Mit der
PoH-Funktion kann der Empfänger vom Sender mit Strom versorgt
5
DC 12V
werden.
6
HDBT IM
Verbinden Sie den Sender über ein Cat 5e / 6 / 6a-Kabel.
7
RS232
Für RS232-Durchgang.
8
HDMI OUT
Verbinden Sie ein HDMI-Display mit einem HDMI-Kabel.
Unsymmetrischer Stereo-Audioausgang.
• PASS THROUGH: Für Audio-Pass-Through vom Audio-IN-Anschluss
9
AUDIO OUT
des Senders zu diesem Anschluss.
• DE-EMBED: Zum De-Embedding von Audio vom HDMI-Ausgang.
10 4x USB-A
Schließen Sie USB-Geräte wie Tastatur, Maus, USB-Kamera usw. an.
15
Empfänger
8
10
7
9
(us)
(de)
