Item #475-620
476-122
Model #FW0B4600CP
FW0B4600PBV
USE AND CARE GUIDE

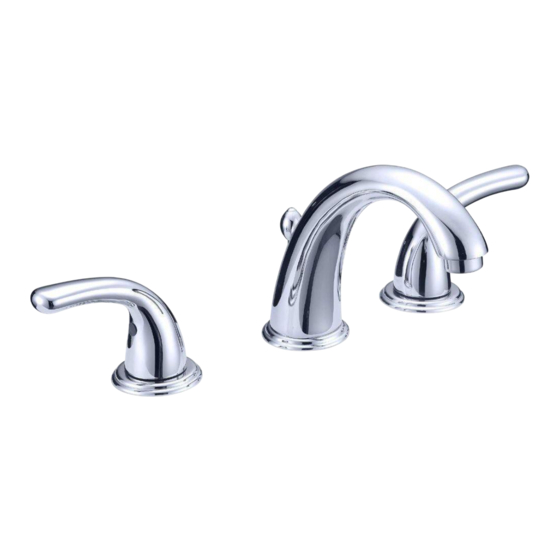

TWO-HANDLE LAVATORY FAUCET
Questions, problems, missing parts? Before returning to the store,
call Glacier Bay Customer Service
8 a.m.-6 p.m., EST, Monday-Friday
1-855-434-5224
HOMEDEPOT.COM
THANK YOU
We appreciate the trust and confidence you have placed in Glacier Bay through the purchase of this faucet. We strive
to continually create quality products designed to enhance your home. Visit us online to see our full line of products
available for your home improvement needs. Thank you for choosing Glacier Bay!
Publicidad
Capítulos
Tabla de contenido
Manuales relacionados para Glacier bay FW0B4600CP
Resumen de contenidos para Glacier bay FW0B4600CP
- Página 1 THANK YOU We appreciate the trust and confidence you have placed in Glacier Bay through the purchase of this faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products...
-
Página 2: Tabla De Contenido
Glacier Bay products are manufactured with superior quality standards and workmanship and are backed by our limited lifetime warranty. Glacier Bay products are warranted to the original consumer purchaser to be free of defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that proves defective. -
Página 3: Package Contents
Pre-Installation (continued) PACKAGE CONTENTS Part Description Quantity Part Description Quantity Hot faucet handle Drain flange (Preassembled to Drain body (O)) Aerator (Preassembled to Faucet body (J)) Rubber washer (Preassembled to Drain body (O)) Rubber washer (Preassembled to Faucet handles (A and K)) Lock nut (Preassembled to Drain body (O)) Metal washer (Preassembled... -
Página 4: Installation
Installation Turning off the water supply Installing the faucet body Shut off the water supply. Remove the preassembled lock nut (H), metal spacer (G), and rubber spacer (F) from the If necessary, remove the old faucet and clean shank of the faucet body (J). off the installation surface. - Página 5 Installation (continued) Installing the faucet handles Installing the drain body Remove the preassembled guide washers (E), Remove the drain flange (L) from the drain metal washers (D), and rubber washers (C) body (O). from the hot and cold faucet handles (A and K). Apply silicone caulk (not included) under the drain flange (L) and place the drain flange (L) Loosen the screws on the guide washers (E)
- Página 6 Installation (continued) Installing the plunger and ball Installing the lift rod Insert the plunger (P) into the drain hole in the Insert the lift rod (Q) through the faucet (J) sink. and down into the strap (S). Tighten the thumb screw (R). Remove the lift rod strap (S) and spring clip (T) from the ball rod (U).
- Página 7 Installation (continued) Attaching the ball rod and strap Adjusting the lift rod Loosen the thumb screw (R) on the lift rod Adjust the ball rod (U) to the down position. strap (S). Adjust the lift rod (Q) to the down position Attach the ball rod (U) to the strap (S) using and re-tighten the thumb screw (R).
-
Página 8: Checking For Leaks
Installation (continued) Attaching the connecting hose Connecting the supply lines Remove cap from the quick connect tubes. Attach the water supply lines (not included) to the threaded ends of the faucet. Do not over Attach the quick connecting hose (I) tighten. -
Página 9: Operation
Operation Removing the quick connecting hose CAUTION: Use caution when removing the quick connecting hose connections in order to prevent cutting your hands. Push the quick connecting hose (I) housing up. Hold the clip and housing together and pull down. Care and Cleaning This faucet is designed for years of trouble-free performance. -
Página 10: Service Parts
Service Parts MODEL TYPE Part Description Part No. Part Description Part No. Metal handle A069058 Mounting hardware A663951 assembly Index button-cold A603595C Spout assembly A666779W Index button-hot A603595H Spout trim ring A667565 Handle adaptor-cold A66D574C Mounting hardware A66D455 Handle adaptor-hot A66D574H Supply hose A135141N... - Página 11 Questions, problems, missing parts? Before returning to the store, call Glacier Bay Customer Service 8 a.m.-6 p.m., EST, Monday-Friday 1-855-434-5224 homedepot.Com Retain this manual for future use.
-
