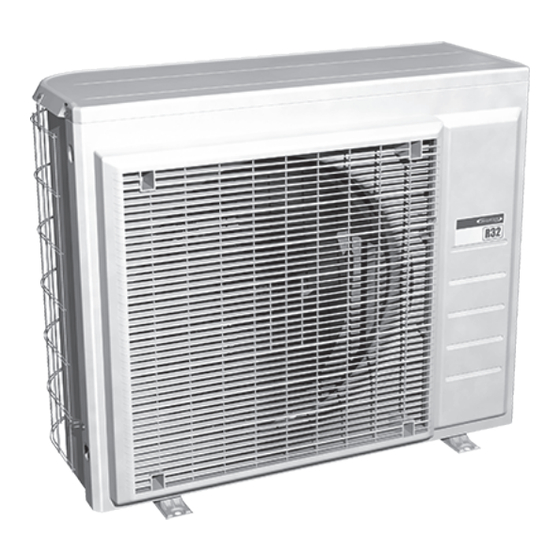

Daikin altherma ERGA04DAV3 Manual Del Usuario
Ocultar thumbs
Ver también para altherma ERGA04DAV3:
- Guía de referencia del instalador (236 páginas) ,
- Manual de instalación (16 páginas) ,
- Manual del usuario (16 páginas)
Manuales relacionados para Daikin altherma ERGA04DAV3
Resumen de contenidos para Daikin altherma ERGA04DAV3
- Página 1 Installationshandbok Daikin Altherma - lågtemperatur Split ERGA04DAV3(A) Installationshandbok ERGA06DAV3(A) Svenska Daikin Altherma - lågtemperatur Split ERGA08DAV3(A)
- Página 2 2P491692-1B...
- Página 3 2P491692-1B...
-
Página 4: Tabla De Contenido
Daikin-webbplatsen (allmänt tillgänglig). 4.2.2 Hur du installerar utomhusenheten......4.2.3 Så här gör du dräneringen .......... ▪ Alla de senaste tekniska data finns på Daikin extranät (inloggning 4.2.4 Hur du förhindrar att utomhusenheten faller omkull..krävs). Anslutning av köldmedierören ........... 4.3.1 Hur du ansluter köldmedierör till utomhusenheten .. -
Página 5: Utomhusenheten
Utrustningen ska förvaras i ett rum utan antändningskällor i kontinuerlig drift (t.ex. öppna lågor, en gasvärmare i drift eller en elvärmare i drift). 3.1.1 Krav för utomhusenhetens installationsplats Tänk på följande riktlinjer för utrymmet: ERGA04~08DAV3(A) Installationshandbok Daikin Altherma - lågtemperatur Split 4P489913-1C – 2017.12... -
Página 6: Installation
300 mm fritt utrymme under enheten. Se dessutom till att enheten står minst 100 mm ovanför den uppskattade maximala snöhöjden. INFORMATION Den maximala höjden av den övre utskjutande delen av bultarna ska vara 15 mm. Installationshandbok ERGA04~08DAV3(A) Daikin Altherma - lågtemperatur Split 4P489913-1C – 2017.12... -
Página 7: Hur Du Installerar Utomhusenheten
NOTERING Rikta in enheten ordentligt. Se till baksidan på enheten INTE sticker ut. 3 Ta bort den skyddande kartongen och instruktionsbladet. (mm) Snöfallets maximala höjd EKFT008D tillbehörssats Antivibrationsgummi (anskaffas lokalt) ERGA04~08DAV3(A) Installationshandbok Daikin Altherma - lågtemperatur Split 4P489913-1C – 2017.12... -
Página 8: Så Här Gör Du Dräneringen
Om enheten har installerats på platser där kraftig vind kan välta enheten ska du tänka på följande: 1 Förbered 2 kablar så som visas på nedanstående bild (anskaffas lokalt). Installationshandbok ERGA04~08DAV3(A) Daikin Altherma - lågtemperatur Split 4P489913-1C – 2017.12... -
Página 9: Kontroll Av Köldmedierören
Ytterligare köldmedium som har fyllts på Total köldmedieladdning Utsläppen av växthusgaser av den totala köldmediemängden som fyllts på uttrycks i ton CO motsvarighet GWP = Global warming potential (global uppvärmningspotential) ERGA04~08DAV3(A) Installationshandbok Daikin Altherma - lågtemperatur Split 4P489913-1C – 2017.12... -
Página 10: Anslutning Av Elledningarna
4.6.3 Hur du ansluter elkablarna på köldmedelrörets lock och fäst kablarna med ett buntband. utomhusenheten 1 Ta bort kopplingsboxen. 1× 1× 5 Anslut en jordfelsbrytare och säkring till strömkabeln. Installationshandbok ERGA04~08DAV3(A) Daikin Altherma - lågtemperatur Split 4P489913-1C – 2017.12... -
Página 11: Avsluta Installationen Av Utomhusenheten
Se installationshandboken för inomhusenheten för konfigurationer och driftsättning av systemet. Tekniska data Delar av de senaste tekniska data är tillgängliga på den regionala Daikin-webbplatsen (allmänt tillgänglig). Alla de senaste tekniska data finns på Daikin extranät (inloggning krävs). Rördragningsschema: utomhusenheten 7.0 CuT 7.0 CuT... -
Página 12: Kopplingsschema: Utomhusenhet
Indikatorlampa LED A Signallampa Reaktor Kompressormotor Fläktmotor Magnetrelä Kontakt PCB1 Kretskort (huvud) PCB2 Kretskort (service) Växla kraftaggregat Termiskt skydd Q1DI # Jordfelsbrytare Bipolär transistor med isolerad gate (IGBT) Termistor (luft) Installationshandbok ERGA04~08DAV3(A) Daikin Altherma - lågtemperatur Split 4P489913-1C – 2017.12... - Página 16 4P489913-1C 2017.12...
