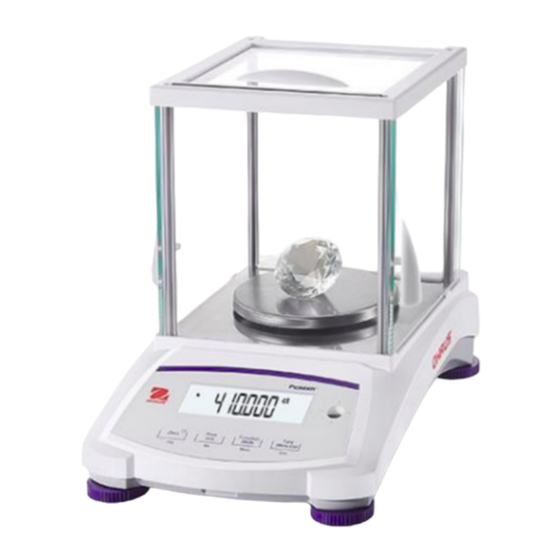

Página 1 PJX Series Balances Instruction Manual Balanzas Serie PJX Manual de Instrucciones Balance de Séries PJX Manuel d’instruction PJX Serie Waagen Bedienungsanleitung Bilance Serie PJX Manuale di Istruzioni...
Página 3: Tabla De Contenido
PJX Series Balance EN-1 Table of Contents 1. INTRODUCTION ......................EN-3 Description ............................. EN-3 Features ..............................EN-3 Definition of Signal Warnings and Symbols ................... EN-3 Safety Precautions ..........................EN-3 2. INSTALLATION ....................... EN-4 Unpacking .............................. EN-4 Select the Location ..........................EN-4 Leveling ..............................
Página 4 EN-2 PJX Series Balance 5.6.6 Date and Time ..........................EN-30 5.6.7 Balance ID ............................EN-30 5.6.8 Balance Name ..........................EN-30 5.6.9 User Name ............................EN-30 5.6.10 Project Name ........................... EN-30 5.6.11 Application Name ..........................EN-30 5.6.12 Result ............................... EN-30 5.6.13 Gross ..............................EN-30 5.6.14 Net..
Página 5: Introduction
PJX Series Balance EN-3 1. INTRODUCTION 1.1 Description The PJX balance is a precision weighing instrument that will provide you with years of service if properly cared for. PJX balances are available in capacities from 40 grams to 6200 grams. 1.2 Features Operation Controls: backlit LCD display, with 4 weighing applications and many features.
Página 6: Installation
EN-4 PJX Series Balance 2. INSTALLATION 2.1 Unpacking Carefully remove your PJX balance and each of its components from the package. The included components vary depending on the balance model. Save the packaging to ensure safe storage and transport. Please read the manual completely before installing and using the PJX balance to avoid incorrect operation.
Página 7: Connecting The Interface
PJX Series Balance EN-5 2.5 Connecting the Interface The PJX balance has two connectivities, RS232 port and Mini DIN. Use the RS-232 port to connect either to a computer or a printer with a standard (straight-through) serial cable. Mini DIN is used to connect with another accessory, as an alternative option for RS232. Interface connections on the rear of the balance.
Página 8: Operation
EN-6 PJX Series Balance 3. OPERATION Overview of Controls and Display CONTROLS CONTROL FUNCTIONS Button On / Zero Print Function Tare Primary Function If the balance is Off, Sends the current Operation is Performs tare (Short turns on the displayed value to dependent on the operation.
Página 9: Principal Functions And Main Menu
PJX Series Balance EN-7 MAIN APPLICATION SCREEN Result Field: depending on application Net (NET) Stability (*) Negative (-) Units Centre of zero (>0<) Pre-tare (PT) Principal Functions and Main Menu Weighing: First press Zero to set the display to zero. Place an object on the pan. The display indicates the gross weight.
Página 10: Applications
EN-8 PJX Series Balance 4. APPLICATIONS The PJX balance can be operated in 4 application modes by long pressing the Function / Mode button. Weighing Note: Before using any application, be sure the balance has been leveled and calibrated. Use this application to determine the weight of items in the selected unit of measure. Weighing 1.
Página 11 PJX Series Balance EN-9 3. After confirmation by pressing Yes, the message Clr.APwj will appear on the screen. 4. Press Yes, and the message Put10 will display with the numeral 10 (default) flashing. The user can press No or Back to increase or decrease the value. For instance, to increase the value to 15, please press Yes.
Página 12: Percent Weighing
EN-10 PJX Series Balance Item Settings To view or adjust the current settings. Sample size: The sample size ranges from 1 to 100. The default value is 10. Note: If the APW of the last parts counting operation needs to be kept, the user can press No when the display shows the message Clr.Apwj (clear the average piece weight.
Página 13 PJX Series Balance EN-11 3. Press Yes, and PUt.ref (put the reference weight) will display. 4. Place the reference sample on the pan to display the weight. When the reading is stable, the * appears. 5. Press the Function / Mode button so that the weight of the reference sample is stored in memory.
Página 14: Density Determination
When making density measurements, the material should weigh at least 10.0 mg on an analytical balance and 100 mg on a precision balance. Balance Preparation with Ohaus Density Kit (Optional) Allow the balance to warm up sufficiently before making measurements.
Página 15 PJX Series Balance EN-13 Glass beaker Bracket Forceps Platforms Holder for floating solids Holder for non floating solids Precision thermometer with holder Sinker 10ml (optional equipment) Place the Support into position over the bracket making sure the Support does not make contact with the Bracket as shown in illustration.
Página 16 EN-14 PJX Series Balance The density Q is the quotient of the mass m and the volume V. Density determinations are performed by using Archimedes’ principle. This principle states that every solid body immersed in a fluid loses weight by an amount equal to that of the fluid it displaces. The density table for water is included in the Discovery balance software.
Página 17 PJX Series Balance EN-15 Temperature Solids are generally so insensitive to temperature fluctuations that the corresponding density changes are of no consequence. However, as work is performed with an auxiliary liquid in the density determination of solids, their temperature must be taken into account as the temperature has a greater effect with liquids and causes density changes in the order of magnitude 0.I to 1% per °C.
Página 18: Measuring The Density Of A Sinking Solid Using Water
EN-16 PJX Series Balance Operation Method Two types of density determination can be made: 1. Solid more dense than the water 2. Solid less dense than the water Note: It is required that the auxiliary liquid should be water and the water temperature should be kept at 20 4.4.1 Measuring the Density of a Sinking Solid Using Water 1.
Página 19: Measuring The Density Of A Floating Solid Using Water
PJX Series Balance EN-17 6. After completion of the test, press the Function / Mode button to test a new sample. 4.4.2 Measuring the Density of a Floating Solid Using Water Long press the Function / Mode button until the Density appears on the screen.
Página 20: Additional Features
EN-18 PJX Series Balance Additional Features Weigh Below Note: Ensure the balance has been leveled and calibrated. The PJX balance is equipped with a weigh below hook for weighing below the balance (as shown in the figure below). Before turning the balance over, remove the pan and draft shield elements (if present) to prevent damage. Do not place the balance on the pan support cone or load cell pins.
Página 21: Menu Settings
PJX Series Balance EN-19 5. MENU SETTINGS 5.1 Menu Navigation Calibration Setup Unit RS232 Print Reset Lock InCal Filter Level Gram Baud Rate Stable Only Header 1 Reset All Calibration Cal Adjust Kilogram Parity Numeric Only Header 2 Setup Span Cal Auto Tare Milligram Handshake...
Página 22: Cal Adjust (Not Applicable To Excal Models)
EN-20 PJX Series Balance With the Balance turned ON and no load on the pan, press the Tare / Menu-Cal button and select InCal to initiate the internal calibration. The screen shows the status, and then press any button to return to the current application after calibration. 5.2.3 Cal Adjust (not applicable to ExCal models Use this calibration method to fine tune the effect of the Internal Calibration.
Página 23: Linearity Calibration
PJX Series Balance EN-21 3. To change the calibration mode, press No until SpaN (span calibration) is displayed. 4. The Calibration mass value will be shown in the screen. After the display shows 200.0000 g, place weight(s) of 200 g on the pan for calibration. To change to the calibration point of half full capacity (e.g.
Página 24 EN-22 PJX Series Balance 2. Press Yes to enter the Calibration Menu. 3. To change the calibration mode, press No until LineRr (linearity calibration) is displayed. 4. The calibration mass value will be shown in the display. After the display shows 100.0000 g, place weight(s) of 100 g on the pan for calibration.
Página 25: Balance Setup
PJX Series Balance EN-23 5.3 Balance Setup Enter this sub-menu to customize the balance functionality. Note: The factory default settings are shown below in bold. 5.3.1 Filter Level Set the amount of signal filtering. FiltEr = faster stabilization time with less stability. Medium = normal stabilization time with normal stability.
Página 26: Graduations
EN-24 PJX Series Balance 5.3.4 Graduations Set the displayed readability of the balance. 1 Division = standard readability. 10 Divisions = readability is increased by a factor of 10. For example, if the standard readability is 0.01 g, selecting 10 Divisions will result in a reading of 0.1 g. GrAd 10 d 1 Division...
Página 27: Time Setup
PJX Series Balance EN-25 5.3.8 Time Setup Set the current time in the desired time format. timME To set the current time, press No or Back to increase or decrease the 08.00.00 value. 5.3.9 Brightness Set the brightness of the display. bright mMEd Medium...
Página 28: Weighing Units
EN-26 PJX Series Balance Balance Setup Menu: Filter Level is locked at the current setting. Auto Zero Tracking is limited to 0.5 Division and Off. The selected setting is locked. Auto Tare is locked at current setting. Graduations are forced to 1 Division and the menu item is hidden. Communication Menu (Communication->Print Settings->Print Output): Stable Weight Only is locked On.
Página 29: Rs232 Interface Setup
PJX Series Balance EN-27 2. The default unit is gram (g). To change the unit, press No to advance to the next unit. 3. Press Yes to set the unit displayed to the weighing unit. 5.5 RS232 Interface Setup Enter this sub-menu to customize RS232 standard settings. Data may be output to either a printer or a PC.
Página 30: Transmission
EN-28 PJX Series Balance 5.5.2 Transmission Set the data bits, stop bit, and parity. 8-N-1 = 8 data bits, no parity, stop bit 1 8-N-2 = 8 data bits, no parity, stop bit 2 7-E-1 = 7 data bits, even parity, stop bit 1 7-E-2 = 7 data bits, even parity, stop bit 2 7-N-1 = 7 data bits, no parity, stop bit 1 7-N-2 = 7 data bits, no parity, stop bit 2...
Página 31: Numeric Only
PJX Series Balance EN-29 5.6.2 Numeric Only Off = All selected results are printed. NumM On = Only numeric data values are printed. 5.6.3 Single Header Off = Headers will be printed for every print requirement. Sin.Head On = Headers will be printed once a day. 5.6.4 Auto Print Enable or disable the functionality of auto print, and set the specific A.Print...
Página 32: Header
EN-30 PJX Series Balance 5.6.5 Header On = the header is printed. Header Off = the header is not printed. 5.6.6 Date and Time On = the date and the time are printed. dtmM Off = neither the date nor the time is printed. 5.6.7 Balance ID On = the balance ID is printed.
Página 33: Gross
PJX Series Balance EN-31 5.6.13 Gross On = the gross weight is printed. GrosS Off = the gross weight is not printed. 5.6.14 Net On = the net weight is printed. Off = the net weight is not printed. 5.6.15 Tare On = the tare weight is printed.
Página 34: Balance Name
EN-32 PJX Series Balance 5.7.2 Balance Name Set the balance name. Bal.NamM Alphanumeric settings up to 16 characters are available for each Header setting. 5.7.3 User Name Set the user name. Usr.NamM Alphanumeric settings up to 16 characters are available for each Header setting.
Página 35: Legal For Trade Lft
PJX Series Balance EN-33 6. LEGAL FOR TRADE LFT When the balance is used in trade or a legally controlled application it must be set up, verified and sealed in accordance with local weights and measures regulations. It is the responsibility of the purchaser to ensure that all pertinent legal requirements are met.
Página 36: Printing
Use RS232 Interface Commands (Section 9.6.1) to control the balance from a PC. SPDC Software The Serial Port Data Collection / SPDC software is provided by Ohaus and can be used on operating systems that do not have the HyperTerminal software mentioned above. SPDC software can preliminarily collect and transfer the data to Microsoft files (such as Excel, Word, etc.).
Página 37: Output Format
Header 3 Header 3 07/21/2017 17:41:44 07/21/2017 17:41:44 Balance ID: B234567890 Balance ID: B234567890 Balance Name: PJX8201/E Balance Name: PJX8201/E User Name: OHAUS User Name: OHAUS Project Name: PJX Project Name: PJX Weigh Count 1365.1 Quantity: 201 PCS N Gross: 3919.9 g G...
Página 38 Header 3 Header 3 07/21/2017 17:41:44 07/21/2017 17:41:44 Balance ID: B234567890 Balance ID: B234567890 Balance Name: PJX8201/E Balance Name: PJX8201/E User Name: OHAUS User Name: OHAUS Project Name: PJX Project Name: PJX Percent Density Percentage: 20,025 Density: 1.9943 g/cm3 Gross: 300.1...
Página 39: Maintenance
Busy (tare, zero, and printing). ------- Function not executed. --NO-- Timeout Error IDNR Error IDnr.Err Service Information If the troubleshooting section does not resolve your problem, contact an Authorized Ohaus Service Agent. Please visit our website www.ohaus.com to locate the Ohaus office nearest you.
Página 40: Technical Data
EN-38 PJX Series Balance 9. TECHNICAL DATA Specifications Ambient conditions Indoor use only Altitude: Up to 2000 m Specified Temperature range: 10°C to 30°C Humidity: maximum relative humidity 80% for temperatures up to 30°C, decreasing linearly to 50% relative humidity at 40°C Operability is assured at ambient temperatures between 5°C and 40°C Mains supply voltage fluctuations: up to ±10% of the nominal voltage Installation category II...
Página 41 PJX Series Balance EN-39 TABLE 9-1. SPECIFICATIONS PJX203 PJX803 PJX1203 PJX1603 PJX2503 Model PJX203/E PJX803/E PJX1203/E PJX1603/E PJX2503/E Capacity (ct) 1200 1600 2500 Readability d (ct) 0.001 0.001 0.001 0.005 0.005 Capacity (g) Readability d (g) 0.0001 0.0001 0.0001 0.001 0.001 Repeatability (STDEV) (g) 0.0001...
Página 42 EN-40 PJX Series Balance TABLE 9-2. SPECIFICATIONS (continued) PJX3202 PJX822 PJX1602 PJX2202 PJX4202 Model PJX3202/ PJX822/E PJX1602/E PJX2202/E PJX4202/E Capacity (ct) 4100 8000 11000 16000 21000 Readability d (ct) 0.05 0.05 0.05 0.05 0.05 Capacity (g) 1600 2200 3200 4200 Readability d (g) 0.01 0.01...
Página 43 PJX Series Balance EN-41 TABLE 9-3. SPECIFICATIONS (continued) PJX5202 PJX2201 PJX4201 PJX6201 Model PJX5202 E PJX2201/E PJX4201/E PJX6201/E Capacity (ct) 26000 11000 21000 31000 Readability d (ct) 0.05 Capacity (g) 5200 2200 4200 6200 Readability d (g) 0.01 Repeatability (STDEV) (g) 0.01 Linearity (g) 0.02...
Página 44 EN-42 PJX Series Balance TABLE 9-4. SPECIFICATIONS (continued) M model PJX203M PJX803M PJX1203M PJX1603M PJX2503M Capacity (ct) 1200 1600 2500 Readability d (ct) 0.001 0.001 0.001 0.01 0.01 Verification Interval e (ct) 0.01 0.01 0.01 Capacity (g) Readability d (g) 0.0001 0.0001 0.0001...
Página 45 PJX Series Balance EN-43 TABLE 9-5 SPECIFICATIONS (continued) M model PJX822M PJX1602M PJX2202M PJX3202M PJX4202M PJX5202M PJX4201M Capacity (ct) 4100 8000 11000 16000 21000 26000 21000 Readability d (ct) Verification Interval e (ct) Capacity (g) 1600 2200 3200 4200 5200 4200 Readability d (g) 0.01...
Página 46: Drawings And Dimensions
EN-44 PJX Series Balance Drawings and Dimensions Fully assembled dimensions Figure 9-1 0.001 g / 0.0001 g model Figure 9-2 0.1 g / 0.01 g model Accessories TABLE 9-6. ACCESSORIES DESCRIPTION PART NUMBER Auxiliary Display AD7-MD 30472063 Security Device 80850043 Density Determination Kit 80253384 80500524...
Página 47: Communication
PJX Series Balance EN-45 Communication 9.4.1 Interface Commands Commands listed in the following table will be acknowledged by the balance. Command Function Immediate Print of displayed weight (stable or unstable). Print displayed weight (stable or unstable). Continuous Print. Print on Stability. Set Auto Print to On Stability, allow non-zero displayed weight be printed.
Página 48: Rs232 (Db9) Pin Connections
8-bit/none (firmware selectable) Stop bits Stop bit 1, 2 Handshake None, XON/XOFF, RTS/CTS (selectable) End-of-line Not selectable SOFTWARE UPDATES Ohaus is continuously improving its balance software. To obtain the latest release, please contact your Authorized Ohaus Dealer or Ohaus Corporation.
Página 49: Compliance
This product complies with the EU Directive 2012/19/EU (WEEE). Please dispose of this product in accordance with local regulations at the collecting point specified for electrical and electronic equipment. For disposal instructions in Europe, refer to www.ohaus.com/weee. EN 61326-1 CAN/CSA-C22.2 No. 61010-1 UL Std.
Página 50 Ohaus. In lieu of a properly returned warranty registration card, the warranty period shall begin on the date of shipment to the authorized dealer. No other express or implied warranty is given by Ohaus Corporation. Ohaus Corporation shall not be liable for any consequential damages.
Página 51 Balanza Serie PJX ES-1 Índice 1. INTRODUCCIÓN ..................ES-3 Descripción ............................ES-3 Funcionalidades ............................. ES-3 Definición de las señales y símbolos de advertencia ................ES-3 Precauciones de seguridad ........................ES-3 2. INSTALACIÓN ..................... ES-4 Desembalaje ............................ES-4 Seleccionar la ubicación ........................ES-4 Nivelación ..............................
Página 52 ES-2 Balanza Serie PJX 5.6.5 Header (Encabezado) ........................ES-29 5.6.6 Date and Time (Fecha y hora) ......................ES-29 5.6.7 Balance ID Id. De la balanza) ......................ES-29 5.6.8 Balance Name (Nombre de la balanza) ..................... ES-29 5.6.9 User Name (Nombre de usuario) ....................... ES-30 5.6.10 Project Name (Nombre del proyecto) ....................
Página 53: Introducción
Balanza Serie PJX ES-3 1. INTRODUCCIÓN Descripción La balanza PJX es una balanza de precisión que le proporcionará años de servicio si se cuida correctamente. Las balanzas PJX están disponibles en capacidades desde 40 gramos a 6200 gramos. Funcionalidades Controles operación: pantalla retroiluminada, con 4 aplicaciones y varias...
Página 54: Instalación
ES-4 Balanza Serie PJX 2. INSTALACIÓN Desembalaje Extraiga con cuidado la balanza PJX y cada uno de sus componentes del paquete. Los componentes incluidos varían dependiendo del modelo de balanza. Conserve el embalaje para asegurar un almacenamiento y transporte seguro. Lea el manual antes de instalar y utilizar la balanza PJX para evitar un manejo incorrecto.
Página 55: Conexión De La Interfaz
Balanza Serie PJX ES-5 Conexión de la interfaz La balanza PJX balance tiene dos conectividades, puerto RS232 y Mini DIN. Utilice el puerto RS-232 para conectar con un ordenador o una impresora mediante un cable serie estándar (directo). Mini DIN se utiliza para conectar con otro accesorio, como una opción alternativa para RS232. Conexiones de interfaz en la parte posterior de la balanza Mini DIN RS232...
Página 56: Funcionamiento
ES-6 Balanza Serie PJX 3. FUNCIONAMIENTO 3.1 Descripción de la pantalla, pantalla de inicio CONTROLES FUNCIONES DE CONTROL Botón On / Zero Print Function Tare Función primaria Si el indicador está en Envía el valor La operación Realiza la (Pulsació Off (apagado), se mostrado a la interfaz depende del modo...
Página 57: Pantalla De La Aplicación Principal
Balanza Serie PJX ES-7 PANTALLA DE LA APLICACIÓN PRINCIPAL Campo de resultados: Neto (NETO) dependiendo de la Estabilidad (*) aplicación Negativo (-) Centro de cero (>0<) Unidad Pre-tara (PT) Funciones principales y Menú Principal Pesaje: Pulse el botón Zero para ajustar la pantalla a cero. Coloque un objeto en el plato. La pantalla indica el peso bruto.
Página 58: Aplicaciones
ES-8 Balanza Serie PJX 4. APLICACIONES La balanza PJX puede funcionar en 4 modos de aplicación con una pulsación larga del botón Function / Mode. Pesaje Nota: antes de utilizar cualquier aplicación, asegúrese de que la balanza está nivelada y calibrada. Utilice esta aplicación para determinar el peso de los objetos en la unidad de medida seleccionada.
Página 59 Balanza Serie PJX ES-9 3. Después de confirmarlo pulsando Yes, aparecerá en la pantalla el mensaje «Clr.APwj». 4. Pulse Yes, y aparecerá el mensaje «Put10» con el numeral (predeterminado) parpadeando. El usuario puede pulsar No o Yes para aumentar o disminuir el valor.
Página 60: Pesaje Porcentual
ES-10 Balanza Serie PJX Configuración del elemento Para ver o ajustar la configuración actual. Muestra: el tamaño de muestra varía de 1 a 100. El valor predeterminado es 10. Nota: si es necesario mantener el APW de la última operación de recuento de piezas, el usuario puede pulsar No cuando la pantalla muestra el mensaje «Clr.Apwj»...
Página 61 Balanza Serie PJX ES-11 PUt.ref 3. Pulse Yes, se mostrará el mensaje « » (poner el peso de referencia). 4. Coloque la muestra de referencia en el plato para mostrar su peso. Cuando la lectura sea estable, aparecerá el símbolo *. 5.
Página 62: Determinación De Densidad
Al hacer mediciones de densidad, el material debe pesar por lo menos 10,0 mg en una balanza analítica y 100 mg en una balanza de precisión. Preparación de la balanza con el Kit de densidad Ohaus (opcional) Permita que la balanza se caliente lo suficiente antes de hacer cualquier medición.
Página 63 Balanza Serie PJX ES-13 1. Vaso de precipitado 2. Estructura soporte 3. Pinzas 4. Base trípode 5. Cesta para sólidos flotantes 6. Cesta para sólidos sumergibles 7. Termómetro de precisión con sujeción 8. Pesa de plomo de 10 ml (equipamiento opcional) Coloque el soporte en posición sobre el brazo de sujeción asegurándose de que el soporte no hace contacto con el brazo como se muestra en la ilustración.
Página 64 ES-14 Balanza Serie PJX Coloque el sólido en el plato de pesaje en el gancho de pesaje por debajo dentro del líquido como se muestra. Asegúrese de que el sólido que va a pesar no tenga burbujas. Cierre las puertas de la cámara de pesaje y pese el sólido (empuje hidrostático P). La pantalla indica la densidad en gramos/cc.
Página 65: Método De Funcionamiento Pueden Realizarse Dos Tipos De Determinación De La Densidad
Balanza Serie PJX ES-15 Tensión superficial del líquido auxiliar La adhesión del líquido al gancho para pesaje por debajo provoca un aumento de peso aparente de hasta 3 mg. A medida que el gancho para el pesaje por debajo se sumerge en el líquido auxiliar en ambos pesajes del sólido (en aire y en el líquido auxiliar), la influencia del incremento de peso aparente puede ignorarse porque la balanza se tara antes de cada medición.
Página 66: Medición De La Densidad De Un Sólido Sumergido Utilizando Agua
ES-16 Balanza Serie PJX 4.4.1 Medición de la densidad de un sólido sumergido utilizando agua 1. Pulse y mantenga pulsado el botón Function / Mode hasta que aparezca «Density» en la pantalla. Después de confirmar presionando Yes, aparecerá el Air.wWt mensaje en la pantalla 3.
Página 67: Medición De La Densidad De Un Sólido Flotante Utilizando Agua
Balanza Serie PJX ES-17 4.4.2 Medición de la densidad de un sólido flotante utilizando agua Pulsación larga el botón Function / Mode hasta que aparezca «Density » en la pantalla. Al determinar la densidad con la balanza, la configuración de la balanza y los procedimientos de determinación de densidad son básicamente los mismos para un sólido flotante y un sólido no flotante, excepto en el caso del soporte...
Página 68: Características Adicionales
ES-18 Balanza Serie PJX Características adicionales Pesaje por debajo Nota: asegúrese de que la balanza está nivelada y calibrada. La balanza PJX está equipada con un gancho inferior para permitir el pesaje por debajo (como se muestra a continuación). Antes de dar la vuelta a la balanza, quite el plato y los componentes de la cámara de pesaje (si procede) para evitar daños.
Página 69: Configuración Del Menú
Balanza Serie PJX ES-19 5. CONFIGURACIÓN DEL MENÚ Menú de navegación Calibration Setup Unit RS232 Print Reset Lock InCal Filter Level Gram Baud Rate Stable Only Header 1 Reset All Calibration Cal Adjust Kilogram Parity Numeric Only Header 2 Setup Span Cal Auto Tare Milligram...
Página 70: Cal Adjust (No Aplicable A Modelos Excal)
ES-20 Balanza Serie PJX Alternativamente, pulse el botón Tare / Menu-Cal y seleccione InCal para iniciar la calibración interna. La pantalla muestra el estado, y pulse cualquier botón para volver a la pantalla anterior.. 5.2.3 Cal Adjust (no aplicable a modelos ExCal) Utilice este método de calibración para ajustar el efecto de la calibración interna.
Página 71 Balanza Serie PJX ES-21 2. Pulse Yes para entrar en el menú de calibración. 3. Para cambiar el modo de calibración, pulse No hasta que aparezca «SpaN» (calibración de span) en la pantalla. 4. El valor de los pesos de calibración aparecerá en la pantalla.
Página 72: Calibración De Linealidad
ES-22 Balanza Serie PJX Pasos para la calibración de linealidad 1. Mantenga pulsado el botón Tare / Menu-Cal para mostrar el menú de calibración. 2. Pulse Yes para entrar en el menú de calibración. 3. Para cambiar el modo de calibración, pulse No hasta que la pantalla muestre «LineRr »...
Página 73: Configuración De La Balanza
Balanza Serie PJX ES-23 Configuración de la balanza Acceda a este menú para personalizar la funcionalidad de la unidad. Nota: la configuración predeterminada de fábrica se muestra en negrita. 5.3.1 Filter Level (Nivel de filtrado) Configura la cantidad de filtrado de señales. FiltEr Low (Bajo) = tiempo de estabilización más rápido con menos estabilidad.
Página 74: Graduations (Divisiones)
ES-24 Balanza Serie PJX 5.3.4 Graduations (Divisiones) Configura la legibilidad indicada de la balanza. 1 división = legibilidad estándar. 10 divisiones = la legibilidad se incrementa por 10. Por ejemplo, si la legibilidad estándar es de 0,01 g, seleccionar 10 divisiones resultará en una lectura de 0,1 g.
Página 75: Time Setup (Configuración De Hora)
Balanza Serie PJX ES-25 5.3.8 Time Setup (Configuración de hora) Configura la hora actual al formato deseado. timME Para configurar la hora actual, pulse No o Yes para aumentar o 08.00.00 disminuir el valor. 5.3.9 Brightness (Brillo) Ajusta el brillo de la pantalla. bright mMEd Medio...
Página 76: Weighing Units (Unidades De Pesaje)
ES-26 Balanza Serie PJX Las graduaciones se fuerzan a 1 división y el elemento de menú está oculto. Menú de comunicación (Comunicación->Configuración de impresión->Impresión): Solo peso estable está bloqueado en «activado». Solo valor numérico está bloqueado en «desactivado». Menú de comunicación (Comunicación->Configuración de impresión->Impresión automática): La selección de modos de impresión automática se limitan a desactivado (Off), activado cuando estable (On Stability), e intervalo (Interval).
Página 77: Rs232 Interface Setup (Configuración De La Interfaz Rs232)
Balanza Serie PJX ES-27 2. La unidad por defecto es el gramo (g). Para cambiar la unidad, pulse No para avanzar a la siguiente unidad. 3. Pulse YES para fijar la unidad indicada como unidad de pesaje. 5.5 RS232 Interface Setup (Configuración de la interfaz RS232) Acceda a este menú...
Página 78: Handshake
ES-28 Balanza Serie PJX 5.5.3 Handshake Configura el método de control de intercambio. NONE = no hay intercambio XON-XOFF = intercambio XON/XOFF HARDWARE = intercambio de hardware H.ShAkE NONE Intercambio Ninguno ON-OFF HRrdwW Xon / Xoff Hardware 5.6 Print Settings (Configuración de impresión) Acceda este menú...
Página 79: Header (Encabezado)
Balanza Serie PJX ES-29 2. Cuando estable ON.Stab = imprime solo cuando se cumplen los criterios de estabilidad. Cuando está seleccionada la opción «cuando estable», Load configure las condiciones para la impresión. Carga = imprime cuando la carga indicada es estable.
Página 80: User Name (Nombre De Usuario)
ES-30 Balanza Serie PJX 5.6.9 User Name (Nombre de usuario) On = imprime el nombre de usuario. Usr.NamM Off = no imprime el nombre de usuario. 5.6.10 Project Name (Nombre del proyecto) On = imprime el nombre del proyecto. Prj.NamM Off = no imprime el nombre del proyecto.
Página 81: Line Feed (Avance De Línea)
Balanza Serie PJX ES-31 5.6.17 Line Feed (Avance de línea) 1 línea = mueve el papel una línea hacia arriba después de Feed la impresión. 4 líneas = mueve el papel cuatro líneas hacia arriba después de la impresión. 1 Línea 4 Líneas 1 Line 4 Lines...
Página 82: Lockout (Bloqueo)
ES-32 Balanza Serie PJX restablecer ningún menú. 5.9 Lockout (Bloqueo) Utilice este submenú para bloquear / desbloquear determinados menús. LOCK Off = el menú está desbloqueado. On = el menú está bloqueado.
Página 83: Legal Para Comercio (Lft)
Balanza Serie PJX ES-33 6. LEGAL PARA COMERCIO Cuando la balanza se utiliza en actividades comerciales o una aplicación controlada legalmente, debe ser configurada, verificada y sellada según los reglamentos locales de pesos y medidas. Es la responsabilidad del comprador asegurarse de que se cumplen todos los requisitos legales pertinentes.
Página 84: Impresión
Utilice los comandos de la interfaz RS232 (sección 9.6.1) para controlar la balanza desde un ordenador. Software SPDC Ohaus proporciona el software SPDC / Recopilación de datos de puerto serie, y puede utilizarse en sistemas operativos que no tienen el software HyperTerminal mencionado anteriormente. El software SPDC puede recopilar y transferir preliminarmente los datos a archivos de Microsoft (como Excel, Word, etc.).
Página 85: Formato De Salida
Header 3 Header 3 07/21/2017 17:41:44 07/21/2017 17:41:44 Balance ID: B234567890 Balance ID: B234567890 Balance Name: PJX8201/E Balance Name: PJX8201/E User Name: OHAUS User Name: OHAUS Project Name: PJX Project Name: PJX Weigh Count 1365.1 Quantity: 201 PCS N Gross: 3919.9 g G...
Página 86 Header 3 Header 3 07/21/2017 17:41:44 07/21/2017 17:41:44 Balance ID: B234567890 Balance ID: B234567890 Balance Name: PJX8201/E Balance Name: PJX8201/E User Name: OHAUS User Name: OHAUS Project Name: PJX Project Name: PJX Percent Density Percentage: 20,025 Density: 1.9943 g/cm3 Gross: 300.1...
Página 87: Mantenimiento
Información de servicio Si la sección de solución de problemas no resuelve su problema, póngase en contacto con su agente de servicio autorizado de Ohaus. Visite nuestro sitio web www.ohaus.com para localizar la oficina de Ohaus más cercana a usted.
Página 88: Datos Técnicos
ES-38 Balanza Serie PJX 9. DATOS TÉCNICOS Especificaciones Condiciones ambientales Uso de interior solamente Altitud: hasta 2000 m Rango de temperatura: 10 °C a 30 °C Humedad: máxima humedad relativa 80 % para temperaturas hasta 30 °C, disminuyendo linealmente a 50 % de humedad relativa a 40 °C. La operabilidad se garantiza a temperaturas ambiente entre 5°C y 40°C Fluctuaciones de voltaje del suministro eléctrico: hasta ±10 % el voltaje nominal Categoría de instalación II...
Página 89 Balanza Serie PJX ES-39 Table 9-1. ESPECIFICACIONES PJX203 PJX803 PJX1203 PJX1603 PJX2503 Modelo PJX203/E PJX803/E PJX1203/E PJX1603/E PJX2503/E Capacidad (ct) 1200 1600 2500 Legibilidad d (ct) 0.001 0.001 0.001 0.005 0.005 Capacidad (g) Legibilidad d (g) 0.0001 0.0001 0.0001 0.001 0.001 Repetibilidad (STDEV) (g) 0.0001...
Página 90 ES-40 Balanza Serie PJX TABLE 9-2. ESPECIFICACIONES (cont.) PJX822 PJX1602 PJX2202 PJX3202 PJX4202 Modelo PJX822/E PJX1602/E PJX2202/E PJX3202/E PJX4202/E Capacidad (ct) 4100 8000 11000 16000 21000 Legibilidad d (ct) 0.05 0.05 0.05 0.05 0.05 Capacidad (g) 1600 2200 3200 4200 Legibilidad d (g) 0.01 0.01...
Página 91 Balanza Serie PJX ES-41 TABLE 9-3. ESPECIFICACIONES (cont.) PJX5202 PJX2201 PJX4201 PJX6201 Modelo PJX5202/E PJX2201/E PJX4201/E PJX6201/E Capacidad (ct) 26000 11000 21000 31000 Legibilidad d (ct) 0.05 Capacidad (g) 5200 2200 4200 6200 Legibilidad d (g) 0.01 Repetibilidad (STDEV) (g) 0.01 Linealidad (g) 0.02...
Página 92 ES-42 Balanza Serie PJX TABLE 9-4. ESPECIFICACIONES (cont.) M modelo PJX203M PJX803M PJX1203M PJX1603M PJX2503M Capacidad (ct) 1200 1600 2500 Legibilidad d (ct) 0.001 0.001 0.001 0.01 0.01 Intervalo de verificación e 0.01 0.01 0.01 (ct) Capacidad (g) Legibilidad d (g) 0.0001 0.0001 0.0001...
Página 93 Balanza Serie PJX ES-43 * SRP se refiere a la desviación estándar para n pesajes repetidos (n≥10). TABLE 9-5. ESPECIFICACIONES (cont.) M modelo PJX822M PJX1602M PJX2202M PJX3202M PJX4202M PJX5202M PJX4201M Capacidad (ct) 4100 8000 11000 16000 21000 26000 21000 Legibilidad d (ct) Intervalo de verificación e (ct) Capacidad (g)
Página 94: Esquemas Y Dimensiones
ES-44 Balanza Serie PJX Esquemas y dimensiones Dimensiones completamente montado Figura 9-1. modelo 0.001 g / 0.0001 g Figura 9-2. modelo 0.1 g / 0.01 g 9.3 Accesorios TABLE 9-6. ACCESORIOS DESCRIPCIÓN NÚMERO DE PIEZA Pantalla auxiliar AD7-MD 30472063 Dispositivo de seguridad 80850043 Cable RS232 (25 pin) 80500524...
Página 95: Comunicación
Balanza Serie PJX ES-45 Comunicación 9.4.1 Comandos de la interfaz La balanza reconoce los comandos que se enumeran en la tabla siguiente. Comando Función Impresión inmediata del peso que se indica (estable o inestable). Impresión del peso que se indica (estable o inestable). Impresión continua.
Página 96: Rs232 (Db9) Conexiones Pin
Ninguno, XON/XOFF, RTS/CTS (seleccionable) Fin de línea No seleccionable 10. ACTUALIZACIONES DE SOFTWARE Ohaus está continuamente mejorando el software de sus balanzas. Para obtener la última versión, póngase en contacto con su distribuidor autorizado de Ohaus o con Ohaus Corporation.
Página 97: Conformidad
Este producto cumple con la Directiva de la UE 2012/19/CE (WEEE). Elimine este producto, según las disposiciones locales, mediante el sistema de recogida selectiva de aparatos eléctricos y electrónicos. Para consultar las instrucciones de eliminación en Europa, visite www.ohaus.com/weee. EN 61326-1 CAN/CSA-C22.2 No. 61010-1 UL Std.
Página 98: Garantía Limitada
Los productos Ohaus están garantizados contra defectos en los materiales y mano de obra desde la fecha de entrega y hasta que termine el período de garantía. Durante el período de garantía, Ohaus reparará, o si procede, reemplazará sin coste alguno cualquier componente o componentes que resulten ser defectuosos, siempre y cuando se devuelva el producto a Ohaus con los gastos de envío...
Página 99 Balance de séries PJX FR-1 Table des matières 1. INTRODUCTION ....................... FR-3 Description ............................. FR-3 Caractéristiques ............................. FR-3 Définition des symboles et signes d’avertissement ................FR-3 Précautions de sécurité ......................... FR-3 2. INSTALLATION......................... FR-4 Désemballage ............................FR-4 Sélection de la position .......................... FR-4 Nivellement ............................
Página 100 FR-2 Balance de séries PJX 5.6.5 En-tête ..............................FR-28 5.6.6 Date et heure ............................. FR-28 5.6.7 ID de Balance............................. FR-28 5.6.8 Nom de la balance ..........................FR-28 5.6.9 Nom d’utilisateur ..........................FR-30 5.6.10 Nom du projet ............................ FR-30 5.6.11 Nom d’application ..........................FR-30 5.6.12 Résultat ..............................
Página 101: Introduction
Balance de séries PJX FR-3 1. INTRODUCTION 1.1 Description La balance PJX est un instrument de mesure de précision offrant des années de service en cas d’utilisation appropriée. Les balances PJX sont disponibles en capacités allant de 40 grammes à 6200 grammes. 1.2 Caractéristiques Contrôles d’opération: écran rétro-éclairé...
Página 102: Installation
FR-4 Balance de séries PJX 2. INSTALLATION 2.1 Désemballage Retirer soigneusement votre balance PJX et chacun de ses composants de l’emballage. Les composants inclus varient en fonction du modèle de la balance. Conserver l’emballage pour assurer la sécurité du stockage et du transport. Veuillez lire entièrement le manuel avant de procéder à l’installation et à...
Página 103: Branchement De L'interface
Balance de séries PJX FR-5 Branchement de l’interface La balance PJX a deux connectivités, port RS232 et Mini DIN. Utiliser le port RS-232 pour connecter soit un ordinateur, soit une imprimante avec câble de série standard (direct). Mini DIN est utilisé pour se connecter avec un autre accessoire, comme une option alternative pour S232.
Página 104: Operation
FR-6 Balance de séries PJX 3. OPERATION 3.1 Aperçu de l’affichage, de l’écran d’accueil CONTROLES FONCTIONS DE CONTROLE Bouton Marche/Zéro Imprimer Fonction Tare Fonction primaire Si l’indicateur est Envoie la valeur de L’opération Effectue (Appuyer éteint, allumer l’affichage actuel à dépend du mode l’opération tare.
Página 105: Fonction Principales Et Menu Principal
Balance de séries PJX FR-7 ECRAN PRINCIPAL D’APPLICATION Champ de résultat: En Net (NET) fonction de l’application Stabilité (*) Négatif (-) Centre de zéro (>0<) Unité Pré-tare (PT) 3.2 Fonction principales et menu principal Pesage: Appuyer premièrement sur Zéro pour régler l’affichage à zéro. Placer un objet sur le plateau.
Página 106: Applications
FR-8 Balance de séries PJX 4. APPLICATIONS La balance PJX pourrait être opérée dans 4 modes d’application en appuyant longuement sur le bouton Fonction / Mode. 4.1 Pesage Remarque: Avant d’utiliser toute application, s’assurer que la balance est nivelée et calibrée. Utiliser cette application pour déterminer le poids des éléments dans l’unité...
Página 107 Balance de séries PJX FR-9 Comptage des pièces Tare ou Zero si nécessaire pour Appuyer sur commencer. 2. Appuyer et maintenir le bouton Function / Mode jusqu’à ce que le décompte apparaisse. 3. Après la confirmation en appuyant sur , le message Clr.APwj s’affiche à...
Página 108: Pesage En Pourcentage
FR-10 Balance de séries PJX Réglages d’élément Pour voir ou ajuster les réglages actuels. Échantillons: La taille d’échantillon varie de 1 à 100. La valeur par défaut est 10. Remarque: Si APW des dernières parties de l’opération de comptage doit être maintenu, l’utilisateur pourrait appuyer sur Clr.Apwj No lorsque l’affichage présente le message (effacer le poids moyen de la pièce Placer des...
Página 109 Balance de séries PJX FR-11 2. Après la confirmation en appuyant sur , le message Clr.ref (effacer la référence) s’affiche à l’écran. 3. Appuyer sur Yes, et mettre.ref (mettre le poids de référence) s’affiche. 4. Placer l’échantillon de référence sur le plateau pour afficher le poids.
Página 110: Détermination De La Densité
Lors des mesures de densité, le matériel doit peser au moins 10,0 mg sur une balance analytique et 100 mg sur une balance de précision. Préparation de la balance avec le kit de densité Ohaus (Optionnel). Autoriser la balance à chauffer suffisamment avant d’effectuer les mesures.
Página 111 Balance de séries PJX FR-13 Bécher en verre Support Forceps Plateformes Support pour solides flottants Support pour solides non flottants Thermomètre de précision avec support Plomb 10ml ( équipement optionnel) Placer le support dans une position sur le support tout en s’assurant que le support n’est pas en contact avec l’autre support tel que présenté...
Página 112 FR-14 Balance de séries PJX Installer le bécher sur le support tel qu’indiqué. REMARQUE: Le bécher et le thermomètre ne sont pas fournis avec le kit de densité. La densité Q est le quotient de la masse m et du volume V. Les déterminations de la densité...
Página 113 Balance de séries PJX FR-15 poids, ce dernier doit être pesé en plaçant une masse supplémentaire sur le partie submergée du crochet en dessous du poids tel que présenté. Peser premièrement l’échantillon dans l’air tel qu’expliqué dans la procédure précédente. Après le chargement de la masse supplémentaire, tarer la balancer et démarrer le pesage à...
Página 114: Mesure De La Densité Pour Un Solide De Plomb En Utilisant De L'eau
FR-16 Balance de séries PJX Dans le REGLAGE DE DENSITE, régler le mode en densité de liquide et entrer le volume du plomb en cc. Après le pesage du plomb dans l’air et le pesage du plomb immergé dans le liquide, la balance calcule la densité...
Página 115: Mesure De La Densité Pour Un Solide Flottant En Utilisant De L'eau
Balance de séries PJX FR-17 3. Peser l’échantillon dans l’air en utilisant la balance et le kit de détermination de la densité. Lorsque le * (symbole de stabilité) s’affiche, appuyer sur le bouton Fonction / Mode pour confirmer le poids de l’échantillon dans l’air. 4.
Página 116: Fonctionnalités Supplémentaires
FR-18 Balance de séries PJX Dans la détermination de la densité avec la balance, le réglage de la balance et les procédures de détermination de la densité sont de manière basique les mêmes pour un solide flottant et un solide non flottant excepté pour le support nécessaire (comme présenté...
Página 117: Reglages Du Menu
Balance de séries PJX FR-19 5. REGLAGES DU MENU Menu de navigation Calibrage Réglage Unité RS232 Imprimer Réinitialiser Verrouiller Niveau de Stable Tout InCal Gramme Taux de bauds En-tête 1 Calibrage filtre uniquement réinitialiser Numérique Réglage Cal Kilogramme Parité En-tête 2 Réglage uniquement En-tête...
Página 118: Calibrage Interne (Non Applicable Aux Modèles Excal)
FR-20 Balance de séries PJX 5.2.2 Calibrage interne (non applicable aux modèles ExCal) Le calibrage s’effectue avec la masse de calibrage interne. Le calibrage interne pourrait être effectué à tout moment, à condition que la balance soit chauffée à la température d’opération et nivelée. Avec la balance en marche et sans change sur le plateau, le calibrage interne pourrait être effectué.
Página 119: Calibrage De Linéarité
Balance de séries PJX FR-21 2. Appuyer sur Yes pour entrer dans le menu de calibrage. 3. Pour changer le mode de calibrage, appuyer sur No ujusqu’à ce que Portée (calibrage de portée) s’affiche. 4. La valeur des masses de calibrage seront affichées sur l’écran.
Página 120 FR-22 Balance de séries PJX Étapes pour le calibrage de linéarité 1. Appuyer et maintenir la touche Tare / Menu-Cal, et le menu de calibrage s’affiche. 2. Appuyer sur Yes pour entrer dans le menu de calibrage. 3. Pour changer le mode de calibrage, appuyer sur No jusqu’à...
Página 121: Réglage De La Balance
Balance de séries PJX FR-23 5.3 Réglage de la balance Entrer dans le sous menu pour personnaliser la fonctionnalité de balance. Remarque: Les réglages d’usine par défaut s’affichent ci-dessous en gras 5.3.1 Niveau de filtre Régler la quantité du signal de filtrage. FiltEr Faible = accélère le temps de stabilisation avec moins de stabilité.
Página 122: Graduations
FR-24 Balance de séries PJX 5.3.4 Graduations Régler la lecture affichée sur la balance. 1 Division = lisibilité standard. 10 Divisions = la lisibilité est augmentée par le facteur 10. A titre d’exemple, si la lisibilité standard est 0,01 g, la sélection de 10 divisions débouchera sur une lecture de 0,1 g.
Página 123: Réglage De L'heure
Balance de séries PJX FR-25 5.3.8 Réglage de l’heure Régler l’heure actuelle dans le format de date souhaitée. timME Pour régler l’heure actuelle, appuyer sur No ou Yes pour 08.00.00 augmenter ou diminuer la valeur. 5.3.9 Luminosité Régler la luminosité de bright mMEd l’affichage.
Página 124: Unités De Pesage
FR-26 Balance de séries PJX Les graduations sont forcées à la division 1 et l’élément du menu est caché. Menu de communication (Communication->Réglages d’impression->Impression): Le poids stable est uniquement verrouillé. La valeur numérique est verrouillée. Menu de communication (Communication->Réglages d’impression->Impression auto): Les sélections de mode d’impression auto sont limités à...
Página 125: Réglage D'interface Rs232
Balance de séries PJX FR-27 2. L’unité par défaut est le gramme (g). Pour changer l’unité, appuyer sur No pour passer à l’unité suivante. 3. Appuyer sur Yes pour régler l’unité affichée dans l’unité de pesage. 5.5 Réglage d’interface RS232 Entrer dans le sous menu pour personnaliser les réglages rS232 standard RS232.
Página 126: Salutations
FR-28 Balance de séries PJX 5.5.3 Salutations Régler la méthode de contrôle du flux. AUCUN = Pas de salutation XON-XOFF = XON/XOFF salutations HARDWARE = logiciel de salutation H.ShAkE NONE Salutations Aucun ON-OFF HRrdwW Xon / Xoff Matériel 5.6 Réglages d’impression Entrer dans le sous menu pour personnaliser les Print réglages de transfert des données.
Página 127: En-Tête
Balance de séries PJX FR-29 2. Stabilité activée ON.Stab Les valeurs imprimées sont uniquement imprimés lorsque les critères de stabilité sont respectés. Lorsque la stabilité active est sélectionnée, régler les Load conditions pour l’impression. Charge = Imprime lorsque la charge affichée est stable.
Página 128: Nom D'utilisateur
FR-30 Balance de séries PJX 5.6.9 Nom d’utilisateur Marche = le nom d’utilisateur est imprimé. Usr.NamM Arrêt = Le nom d’utilisateur n’est pas imprimé. 5.6.10 Nom du projet Marche = le nom de projet est imprimé. Prj.NamM Arrêt = Le nom de projet n’est pas imprimé. 5.6.11 Nom d’application Marche = le nom d’application est imprimé.
Página 129: Glp
Balance de séries PJX FR-31 1 line 4 lines 1 ligne 4 lignes 5.7 GLP Entrer dans ce menu pour configurer les bonnes pratiques de laboratoire (BPL) 5.7.1 En-tête Active l’impression des entêtes de BPL. Il y a trois en-têtes Header1 disponibles.
Página 130: Se Déconnecter
FR-32 Balance de séries PJX 5.9 Se déconnecter Utiliser ce sous menu pour verrouiller/déverrouiller certains menus. LOCK = le menu est déverrouillé Arrêt Marche = le menu est verrouillé.
Página 131: Certifie Pour Usage Commercial (Lft)
Balance de séries PJX FR-33 6. CERTIFIE POUR USAGE COMMERCIAL (LFT) Lorsque l’indicateur est utilisé dans le commerce ou dans une application légalement contrôlée, elle doit être configurée, vérifiée et scellée conformément aux règlements de mesure et poids locaux. L’acheteur doit s’assurer que toutes les exigences légales pertinentes sont respectées.
Página 132: Impression
Utiliser les commandes d’interface RS232 (Section 9.6.1) pour contrôler la balance à partir d’un PC. Logiciel SPDC Le port de série des données de collecte/logiciel SPDC est fourni par Ohaus et pourrait être utilisé sur les systèmes d’exploitation ne disposant pas le logiciel HyperTerminal susmentionné. Le logiciel SPDC pourrait tout d’abord collecter et transférer les données aux fichiers Microsoft (notamment Excel, Word,...
Página 133: Exemples Imprimés
Header 3 Header 3 07/21/2017 17:41:44 07/21/2017 17:41:44 Balance ID: B234567890 Balance ID: B234567890 Balance Name: PJX8201/E Balance Name: PJX8201/E User Name: OHAUS User Name: OHAUS Project Name: PJX Project Name: PJX Weigh Count Quantity: 201 PCS N 1365.1 Gross: 3919.9 g G...
Página 134 Header 3 Header 3 07/21/2017 17:41:44 07/21/2017 17:41:44 Balance ID: B234567890 Balance ID: B234567890 Balance Name: PJX8201/E Balance Name: PJX8201/E User Name: OHAUS User Name: OHAUS Project Name: PJX Project Name: PJX Percent Density Percentage: 20,025 Density: 1.9943 g/cm3 Gross: 300.1...
Página 135: Entretien
Erreur IDNR IDnr.Err Renseignement sur le service Si La section de dépannage ne résout pas votre problème; contacter votre agent de service autorisé Ohaus Veuillez visiter notre site web à l’adresse www.ohaus.com afin de localiser le bureau Ohaus le plus proche.
Página 136: Données Techniques
FR-38 Balance de séries PJX 9. DONNÉES TECHNIQUES Spécifications Conditions ambiantes Utilisation intérieure uniquement. Altitude: Jusqu’à 2000 m Plage de température spécifiée: 10°C à 30°C Humidité: humidité relative maximale 80% pour les températures dépassant 30°C, baissant de manière linéaire de 50% à une humidité relative de 40°C L'exploitation est garantie à...
Página 137 Balance de séries PJX FR-39 TABLEAU 9-1. SPECIFICATIONS PJX203 PJX803 PJX1203 PJX1603 PJX2503 Modèle PJX203/E PJX803/E PJX1203/E PJX1603/E PJX2503/E Capacité (ct) 1200 1600 2500 Lisibilité d (ct) 0.001 0.001 0.001 0.005 0.005 Capacité (g) Lisibilité d (g) 0.0001 0.0001 0.0001 0.001 0.001 Répétabilité...
Página 138 FR-40 Balance de séries PJX TABLEAU 9-2. SPECIFICATIONS (Suite) PJX822 PJX1602 PJX2202 PJX3202 PJX4202 Modèle PJX822/E PJX1602/E PJX2202/E PJX3202/E PJX4202/E Capacité (ct) 4100 8000 11000 16000 21000 Lisibilité d (ct) 0.05 0.05 0.05 0.05 0.05 Capacité (g) 1600 2200 3200 4200 Lisibilité...
Página 139 Balance de séries PJX FR-41 TABLEAU 9-3. SPECIFICATIONS (Suite) PJX5202 PJX2201 PJX4201 PJX6201 Modèle PJX5202/E PJX2201/E PJX4201/E PJX6201/E Capacité (ct) 26000 11000 21000 31000 Lisibilité d (ct) 0.05 Capacité (g) 5200 2200 4200 6200 Lisibilité d (g) 0.01 Répétabilité (STDEV) (g) 0.01 Linéarité...
Página 140 FR-42 Balance de séries PJX TABLEAU 9-4. SPECIFICATIONS (Suite) M modèle PJX203M PJX803M PJX1203M PJX1603M PJX2503M Capacité (ct) 1200 1600 2500 Lisibilité d (ct) 0.001 0.001 0.001 0.01 0.01 Intervalle de vérification e 0.01 0.01 0.01 (ct) Capacité (g) Lisibilité d (g) 0.0001 0.0001 0.0001...
Página 141 Balance de séries PJX FR-43 TABLEAU 9-5. SPECIFICATIONS (Suite) M modèle PJX822M PJX1602M PJX2202M PJX3202M PJX4202M PJX5202M PJX4201M Capacité (ct) 4100 8000 11000 16000 21000 26000 21000 Lisibilité d (ct) Intervalle de vérification e (ct) Capacité (g) 1600 2200 3200 4200 5200 4200...
Página 142: Schémas Et Dimensions
FR-44 Balance de séries PJX Schémas et dimensions Dimensions de l’assemblage entier Figure 9-1 0,001 g / 0,0001 g modèle Figure 9-2 0,1 g / 0,01 g modèle Accessoires TABLEAU 9-6. ACCESSOIRES DESCRIPTION NUMÉRO DE PIÈCE Affichage auxiliaire AD7-MD 30472063 Appareil de sécurité...
Página 143: Communication
Balance de séries PJX FR-45 Communication 9.4.1 Commandes d’interface Les commandes listées dans le tableau suivant seront reconnues par la balance. Commande Fonction Impression immédiate du poids affiché (stable ou instable). Impression du poids affiché (stable ou instable). Impression continue Imprimer en cas de stabilité...
Página 144: Rs232 (Db9) Connexions De Broche
Aucun, XON/XOFF, RTS/CTS (sélectionnable) Fin de ligne Non sélectionnable 10. MISE À JOUR DU LOGICIEL Ohaus met régulièrement à jour le logiciel de sa balance. Pour obtenir la version la plus récente, veuillez contacter un vendeur Ohaus autorisé ou Ohaus Corporation.
Página 145: Conformite
Ce produit est conforme avec les directives UE 2014/30/UE (EMC), 2014/35/UE (LVD) and 2014/31/UE (NAWI). La déclaration de conformité est disponible à l’adresse www.ohaus.com/ce Ce produit est conforme avec la directive 2012/19/UE (WEEE). Veuillez éliminer ce produit conformément aux règlements locaux dans le point de collecte spécifié pour les équipements électriques et électroniques.
Página 146: Garantie Limitée
Balance de séries PJX GARANTIE LIMITÉE Les produits Ohaus sont garantis contre les défaillances dans les matériels et la fabrication à partir de la date de livraison jusqu’à la couverture entière de la période de garantie. Pendant la période de garantie, Ohaus réparera gratuitement, selon son appréciation ou remplacera tous les composants défectueux , à...
Página 147 Waage PJX Serie DE-1 Inhaltsverzeichnis 1. EINLEITUNG ........................DE-3 Beschreibung ............................DE-3 Eigenschaften ............................DE-3 Definition von Signalwarnungen und Symbolen ..................DE-3 Sicherheitsmaßnahmen ......................... DE-3 2. INSTALLATION......................... DE-4 Auspacken ............................. DE-4 Standort auswählen ..........................DE-4 Nivellierung ............................DE-4 Stromanschluss und Akklimatisierung der Waage ................DE-4 Schnittstellenanschluss ..........................
Página 148 DE-2 Waage PJX Serie 5.6.6 Datum und Uhrzeit ..........................DE-30 5.6.7 Waage-ID ............................DE-30 5.6.8 Waage-Name ............................. DE-30 5.6.9 Benutzername ............................ DE-30 5.6.10 Name des Projekts ..........................DE-30 5.6.11 Name der Anwendung ........................DE-30 5.6.12 Ergebnis ............................. DE-30 5.6.13 Brutto ..............................DE-30 5.6.14 Netto ..............................
Página 149: Einleitung
Waage PJX Serie DE-3 1. EINLEITUNG 1.1 Beschreibung Die PJX-Waage ist eine Präzisionswaage, die Ihnen bei richtiger Pflege jahrelang Dienste erweisen wird. PJX-Waagen sind in Kapazitäten von 40 Gramm bis 6200 Gramm erhältlich. 1.2 Eigenschaften Bedienelemente: hintergrundbeleuchtetes LCD Display mit 4 Wiegeanwendungen und vielen Funktionen.
Página 150: Installation
DE-4 Waage PJX Serie 2. INSTALLATION 2.1 Auspacken Nehmen Sie vorsichtig Ihre PJX-Waage und alle Komponenten aus der Verpackung. Die enthaltenen Komponenten variieren je nach Waagemodell. Bewahren Sie die Verpackung auf, um eine sichere Lagerung und einen sicheren Transport zu gewährleisten. Bitte lesen Sie das Handbuch vollständig durch, bevor Sie die PJX-Waage installieren und verwenden, um einen fehlerhaften Betrieb zu vermeiden.
Página 151: Schnittstellenanschluss
Waage PJX Serie DE-5 Schnittstellenanschluss Die PJX-Waage verfügt über zwei Anschlüsse, RS232-Port und Mini DIN. Verwenden Sie den RS-232-Anschluss, um entweder mit einem Computer oder einem Drucker über ein serielles (Straight-Through) Standardkabel zu verbinden. Mini DIN dient zur Verbindung mit einem anderen Zubehörteil als alternative Option für RS232.
Página 152: Betrieb
DE-6 Waage PJX Serie 3. BETRIEB 3.1 Überblick über das Display und den Home-Bildschirm STEUERUNGEN STEUERUNGSFUNKTIONEN Taste Ein / Null Druck Funktion Tara Primärfunktio n (Kurz Wenn die Anzeige Sendet den aktuell Der Betrieb hängt Führt den drücken) ausgeschaltet ist, wird angezeigten Wert an Tarabetrieb aus.
Página 153: Hauptfunktionen Und Hauptmenü
Waage PJX Serie DE-7 HAUPTANWENDUNGSBILDSCHIRM Ergebnisfeld: von der Netto (NET) Anwendung abhängig Stabilität (*) Negativ (-) Nullpunkt (>0<) Einheit Vor-Tara (PT) 3.2 Hauptfunktionen und Hauptmenü Wiegen: Drücken Sie zuerst Null um das Display auf Null zu stellen. Legen Sie ein Objekt auf die Schale.
Página 154: Anwendungen
DE-8 Waage PJX Serie 4. ANWENDUNGEN Die PJX Waage kann in 4 Anwendungsmodi durch langes Drücken der Function / Mode-Taste bedient werden. 4.1 Wägung Hinweis: Bevor Sie eine Anwendung verwenden, vergewissern Sie sich, dass die Waage kalibriert wurde. Verwenden Sie diese Anwendung, um das Gewicht von Artikeln in der ausgewählten Maßeinheit zu bestimmen.
Página 155: Stückzählung
Waage PJX Serie DE-9 4.2 Stückzählung Hinweis: Bevor Sie eine Anwendung verwenden, vergewissern Sie sich, dass die Waage kalibriert wurde. Das Mindeststückgewicht sollte nicht kleiner als 0,1d betragen. Verwenden Sie diese Anwendung, um Proben mit einem einheitlichen Gewicht zu zählen.
Página 156 DE-10 Waage PJX Serie 7. Um das Gesamtgewicht oder die Anzahl der Objektstücke anzuzeigen, drücken Sie die Function / Mode Taste. Objekteinstellungen Aktuelle Einstellungen anzeigen oder anpassen. Probe: Die Stichprobengröße liegt zwischen 1 und 100. Der Standardwert ist 10. Hinweis: Wenn das APW der letzten Teilezähloperation beibehalten werden muss, kann der Benutzer No drücken, wenn das Display die Mitteilung Clr.Apwj...
Página 157: Prozent Wägung
Waage PJX Serie DE-11 4.3 Prozent Wägung Hinweis: Bevor Sie eine Anwendung verwenden, vergewissern Sie sich, dass die Waage kalibriert wurde. Verwenden Sie das Prozentwiegen, um das Gewicht eines Testobjekts als einen Prozentsatz einer zuvor festgelegten Referenzprobe anzuzeigen. Das standardmäßige (oder das letzte) Referenzgewicht wird angezeigt.
Página 158 DE-12 Waage PJX Serie 7. Um das Referenzprobengewicht oder den Prozentsatz des Testobjektgewichts zum Referenzprobengewicht anzuzeigen, drücken Sie die Function / Mode Taste. 8. Um ein neues Referenzprobengewicht zu ermitteln, drücken Sie lange auf Function / Mode und wiederholen Sie die oben beschriebenen Schritte.
Página 159: Dichtebestimmung
Bei der Dichtemessung sollte das Material mindestens 10,0 mg auf einer Analysenwaage und 100 mg auf einer Präzisionswaage wiegen. Vorbereitung der Waage mit Ohaus Dichte-Kit (optional) Ermöglichen Sie der Waage, dass sie sich ausreichend aufwärmt, bevor Sie Messungen vornehmen. Öffnen Sie entweder die linke oder die rechte Tür der Waage und nehmen Sie die Schale wie abgebildet heraus.
Página 160 DE-14 Waage PJX Serie Becherglas Klemme Pinzetten Plattformen Halterung von schwimmenden Festkörpern Halterung von nicht schwimmenden Festkörpern Präzisionsthermometer mit Halterung Senkblei 10ml (optionale Ausrüstung) Platzieren Sie die Stütze in Position über der Halterung und stellen Sie sicher, dass die Stütze nicht mit der Halterung in Kontakt gerät, wie in der Abbildung gezeigt.
Página 161 Waage PJX Serie DE-15 Legen Sie den Festkörper in die Wiegeschale auf dem Wiegehaken in der Flüssigkeit wie gezeigt. Stellen Sie sicher, dass sich keine Luftblasen auf dem zu wiegenden Körper befinden. Schließen Sie die Windschutztüren und wiegen Sie den Festkörper (Auftrieb P). Das Display zeigt die Dichte in Gramm/cc an.
Página 162 DE-16 Waage PJX Serie Oberflächenspannung der Hilfsflüssigkeit Die Adhäsion der Flüssigkeit an den Wiegehaken bewirkt eine scheinbare Gewichtszunahme von bis zu 3 mg. Da der unterhalb befindliche Wiegehaken bei beiden Wiegungen des Festkörpers (in Luft und in der Hilfsflüssigkeit) in die Hilfsflüssigkeit eingetaucht wird, kann der Einfluss der scheinbaren Gewichtszunahme vernachlässigt werden, da die Waage vor jeder Messung tariert wird.
Página 163: Messung Der Dichte Eines Sinkenden Festkörpers Mit Hilfe Von Wasser
Waage PJX Serie DE-17 4.4.1 Messung der Dichte eines sinkenden Festkörpers mit Hilfe von Wasser 1. Drücken und halten Sie die Function / Mode- Taste bis Density erscheint auf dem bildschirm 2. Nach bestätigung durch drücken Yes, die botschaft Air.wWt anzeige auf dem bildschirm.
Página 164: Messung Der Dichte Eines Schwimmenden Festkörpers Mit Hilfe Von Wasser
DE-18 Waage PJX Serie 4.4.2 Messung der Dichte eines schwimmenden Festkörpers mit Hilfe von Wasser Drücken und halten Sie die Function / Mode-Taste bis die Density erscheint auf dem bildschirm. Bei der Bestimmung der Dichte mit der Waage sind die...
Página 165: Zusatzfunktionen
Waage PJX Serie DE-19 4.5 Zusatzfunktionen Unterhalb wiegen Hinweis: Stellen Sie sicher, dass die Waage nivelliert und kalibriert wurde. Die PJX-Waage ist mit einer Wiegefunktion unterhalb des Hakens ausgestattet, um unter der Waage zu wiegen (siehe unten). Bevor Sie die Waage umdrehen, entfernen Sie die Pfanne und die Windschutzelemente (falls vorhanden), um Schäden zu vermeiden.
Página 166: Menüeinstellungen
DE-20 Waage PJX Serie 5. MENÜEINSTELLUNGEN Menünavigation Kalibrierung Konfiguration Einheit RS232 Druck Zurücksetzen Sperren Alles InCal Filterebene Gramm Baudrate Nur stabil Kopfzeile 1 Kalibrierung zurücksetzen Cal Anpassen Kilogramm Parität Nur numerisch Kopfzeile 2 Konfiguration Einzelne Spannen Kal Auto Tara Milligramm...
Página 167: Kalibrierung
Waage PJX Serie DE-21 5.2 Kalibrierung PJX-Waagen bieten eine Auswahl von drei Kalibrierungsmethoden: Interne Kalibrierung (nur für InCal- Modelle), Spannenkalibrierung und Linearitätskalibrierung. Achtung: Stören Sie die Waage während der Kalibrierung nicht. 5.2.1 Kalibrierungsuntermenü (InCal-Modelle) Hinweis: ExCal-Modelle verfügen nur über eine Spannenkalibrierung und eine Linearitätskalibrierung.
Página 168 DE-22 Waage PJX Serie Schritte für die Spannenkalibrierung 1. Drücken und halten Sie die Taste Tare / Menu- Cal, und das Kalibrierungsmenü wird angezeigt. 2. Drücken Sie Yes um das Kalibrierungsmenü aufzurufen. 3. Um den Kalibrierungsmodus zu ändern, drücken Sie No bis SpaN (Spanne Kalibrierung) angezeigt wird.
Página 169: Linearität Kalibrierung
Waage PJX Serie DE-23 5.2.5 Linearität Kalibrierung Die Linearitätskalibrierung verwendet drei Kalibrierungspunkte, einen bei Nulllast und die anderen bei festgelegten Lasten. Drücken Sie die Linearitätskalibrierung, um den Prozess zu starten, ohne Last auf der Waage Die Waage erfasst den Nullpunkt und verlangt dann nach dem nächsten Gewicht.
Página 170: Waageneinstellung
DE-24 Waage PJX Serie 7. Entfernen Sie das Gewicht und der Messwert wird auf Null gesetzt. 5.3 Waageneinstellung Rufen Sie dieses Untermenü auf, um die Waagenfunktionalität anzupassen. Hinweis: Die werkseitigen Standardeinstellungen werden unten in Fett angezeigt. 5.3.1 Filterebene Stellen Sie den Umfang der Signalfilterung ein.
Página 171: Auto Tara
Waage PJX Serie DE-25 5.3.3 Auto Tara Stellt die automatische Tara ein. Wenn Automatische Tara auf Ein gestellt ist, wird das erste auf die Schale platzierte Objekt als Behälter betrachtet und automatisch tariert. Off = deaktiviert. On = aktiviert. A.tArE Auto Tara 5.3.4...
Página 172: Zeitformat
DE-26 Waage PJX Serie 5.3.7 Zeitformat Stellen Sie das Zeitformat ein. Zeitformat: 24hr 12hr t.FormMt 24 hr 12 hr Zeitformat 24hr 12hr 5.3.8 Zeiteinstellung Stellen Sie die aktuelle Uhrzeit im gewünschten Zeitformat ein. timME Um die aktuelle Uhrzeit einzustellen, drücken Sie No oder Back 08.00.00...
Página 173: Genehmigt-Modus
Waage PJX Serie DE-27 5.3.11 Genehmigt-Modus Verwenden Sie dieses Menü, um den Status "Eichpflichtig" festzulegen. OFF = Standardbetrieb. ON = Betrieb entspricht den gesetzlichen Vorschriften für das Messwesen. Hinweis: Wenn der Genehmigt-Modus aktiviert ist, sind die Menüeinstellungen wie folgt betroffen: Kalibrierungsmenü:...
Página 174: Wiegeeinheiten
DE-28 Waage PJX Serie 5.4 Wiegeeinheiten Rufen Sie dieses Untermenü auf, um die gewünschten Maßeinheiten zu aktivieren. PJX-Waagen bieten eine Auswahl von 11 Einheiten. Hinweis: Aufgrund nationaler Gesetze kann die Waage einige der unten aufgeführten Maßeinheiten nicht enthalten. Das Menü „Unit“ wird zur Aktivierung bzw. Deaktivierung einer spezifischen Einheit verwendet. (SET ON, SET OFF).
Página 175: Rs232-Schnittstellenkonfiguration
Waage PJX Serie DE-29 5.5 RS232-Schnittstellenkonfiguration Rufen dieses Untermenü auf, RS232- rS232 Standardeinstellungen anzupassen. Daten können entweder an einen Drucker oder an einen PC ausgegeben werden. 5.5.1 Baudrate Stellt die Baudrate (Bits pro Sekunde) ein. bAud 1200 = 1200 bps...
Página 176: Druckeinstellungen
DE-30 Waage PJX Serie 5.6 Druckeinstellungen Betreten dieses Untermenü, Print Datenübertragungseinstellungen einzustellen. 5.6.1 Nur stabil Off = Werte werden unabhängig von der Stabilität sofort Stable gedruckt. Werte werden gedruckt, wenn Stabilitätskriterien erfüllt werden. 5.6.2 Nur numerisch Off = Alle ausgewählten Ergebnisse werden gedruckt.
Página 177: Kopfzeile
Waage PJX Serie DE-31 3. Druckintervall = Druck erfolgt im definierten Zeitintervall. Inter Wenn Druckintervall ausgewählt ist, legen Sie das Zeitintervall über die Nummerntastatur fest. Hinweis: Einstellungen von 1 bis 3600 Sekunden sind verfügbar. Standard ist 0. 4. Dauerhaft Continu = Druck erfolgt kontinuierlich.
Página 178: Name Der Anwendung
DE-32 Waage PJX Serie 5.6.11 Name der Anwendung On = der Name der Anwendung wird gedruckt. App.NamM Off = der Name der Anwendung wird nicht gedruckt. 5.6.12 Ergebnis On = das Ergebnis der Wägung wird gedruckt. result Off = das Ergebnis der Wägung wird nicht gedruckt.
Página 179: Glp
Waage PJX Serie DE-33 5.7 GLP Rufen Sie dieses Menü ein, um die Gute Laborpraxis (GLP) festzulegen. 5.7.1 Kopfzeile Aktiviert das Drucken von GLP-Kopfzeilen. Es sind bis zu 3 Header1 Kopfzeilen verfügbar. Alphanumerische Einstellungen bis zu 16 Zeichen stehen für Kopfzeile 1 jede Kopfzeileneinstellung zur Verfügung.
Página 180: Eichpflichtige Anwendung (Legal For Trade, Lft)
DE-34 Waage PJX Serie 6. EICHPFLICHTIGE ANWENDUNG (LEGAL FOR TRADE, LFT) Wenn die Waage im Handel oder in einer gesetzlich kontrollierten Anwendung verwendet wird, muss sie entsprechend den örtlichen Eichvorschriften aufgestellt, geprüft und versiegelt werden. Es liegt in der Verantwortung des Käufers, sicherzustellen, dass alle relevanten gesetzlichen Anforderungen erfüllt sind.
Página 181: Druck
SPDC-Software Die Serial Port Data Collection / SPDC wird von Ohaus bereitgestellt und kann auf Betriebssystemen verwendet werden, auf denen die oben genannte HyperTerminal-Software nicht installiert ist. Die SPDC- Software kann die Daten vorläufig sammeln und an Microsoft-Dateien (z. B. Excel, Word usw.) übertragen.
Página 182: Ausgabeformat
DE-36 Waage PJX Serie Ausgabeformat Die Ergebnisdaten und B/N/T-Daten werden im folgenden Format ausgegeben. Gewicht Einheit Stabilität Abschl. Feld: Etikett Leerzeichen Leerzeichen Leerzeichen Leerzeichen Leerzeichen Zeichen Länge: Hinweis: 1. Die Länge des Etikettfeldes ist nicht festgelegt. 2. Jedem Feld folgt ein einzelnes begrenzendes Leerzeichen (ASCII 32).
Página 183 Waage PJX Serie DE-37 WIEGUNG PROZENT DICHTEBESTIMMUNG Header 1 Header 1 Header 2 Header 2 Header 3 Header 3 07/21/2017 17:41:44 07/21/2017 17:41:44 Balance ID: B234567890 Balance ID: B234567890 Balance Name: PJX8201/E Balance Name: PJX8201/E User Name: OHAUS User Name: OHAUS...
Página 184: Wartung
Funktion nicht ausgeführt. -NO- Auszeit Error IDNR-Fehler IDnr.Err Service-Informationen Wenn der Fehlerbehebungsabschnitt Ihr Problem nicht löst, wenden Sie sich an einen autorisierten Ohaus Service Agenten. Bitte besuchen Sie unsere Webseite www.ohaus.com, um das für Sie nächstgelegene Ohaus Büro zu finden.
Página 185: Technische Daten
Waage PJX Serie DE-39 9. TECHNISCHE DATEN Spezifikationen Umgebungsbedingungen Nur zur Innenanwendung Höhe: Bis zu 2000 m Angegebener Temperaturbereich: 10°C bis 30°C Luftfeuchtigkeit: maximale relative Luftfeuchtigkeit 80% für Temperaturen bis 30°C, linear abnehmend bis 50% relative Luftfeuchtigkeit bei 40°C Die Betriebsfähigkeit wird bei Umgebungstemperaturen zwischen 5 °C und 40 °C gewährleistet.
Página 186 DE-40 Waage PJX Serie TABELLE 9-1. SPEZIFIKATIONEN PJX203 PJX803 PJX1203 PJX1603 PJX2503 Modell PJX203/E PJX803/E PJX1203/E PJX1603/E PJX2503/E Kapazität (ct) 1200 1600 2500 Lesbarkeit d (ct) 0.001 0.001 0.001 0.005 0.005 Kapazität (g) Lesbarkeit d (g) 0.0001 0.0001 0.0001 0.001 0.001...
Página 187 Waage PJX Serie DE-41 TABELLE 9-2. SPEZIFIKATIONEN (Fortsetzung) PJX822 PJX1602 PJX2202 PJX3202 PJX4202 Modell PJX822/E PJX1602/E PJX2202/E PJX3202/E PJX4202/E Kapazität (ct) 4100 8000 11000 16000 21000 Lesbarkeit d (ct) 0.05 0.05 0.05 0.05 0.05 Kapazität (g) 1600 2200 3200 4200 Lesbarkeit d (g) 0.01...
Página 188 DE-42 Waage PJX Serie TABELLE 9-3. SPEZIFIKATIONEN (Fortsetzung) PJX5202 PJX2201 PJX4201 PJX6201 Modell PJX5202/E PJX2201/E PJX4201/E PJX6201/E Kapazität (ct) 26000 11000 21000 31000 Lesbarkeit d (ct) 0.05 Kapazität (g) 5200 2200 4200 6200 Lesbarkeit d (g) 0.01 Wiederholbarkeit (STABW) 0.01 Linearität (g)
Página 189 Waage PJX Serie DE-43 TABELLE 9-4. SPEZIFIKATIONEN (Fortsetzung) M modell PJX203M PJX803M PJX1203M PJX1603M PJX2503M Kapazität (ct) 1200 1600 2500 Lesbarkeit d (ct) 0.001 0.001 0.001 0.01 0.01 Überprüfungsintervall e (ct) 0.01 0.01 0.01 Kapazität (g) Lesbarkeit d (g) 0.0001 0.0001...
Página 190 DE-44 Waage PJX Serie TABELLE 9-5. SPEZIFIKATIONEN (Fortsetzung) M modell PJX822M PJX1602M PJX2202M PJX3202M PJX4202M PJX5202M PJX4201M Kapazität (ct) 4100 8000 11000 16000 21000 26000 21000 Lesbarkeit d (ct) Überprüfungsintervall e (ct) Kapazität (g) 1600 2200 3200 4200 5200 4200 Lesbarkeit d (g) 0.01...
Página 191: Zeichnungen Und Dimensionen
Waage PJX Serie DE-45 Zeichnungen und Dimensionen Dimensionen wenn komplett zusammengebaut Abbildung 9-1 0.001g / 0.0001g Modell Abbildung 9-2 0,1 g / 0,01 g Modell 9.3 Zubehörteile TABELLE 9-6. ZUBEHÖRTEILE BESCHREIBUNG TEILENUMMER Hilfsdisplay AD7-MD 30472063 Sicherheitsgerät 80850043 RS232-Kabel (25-polig) 80500524...
Página 192: Kommunikation
DE-46 Waage PJX Serie Kommunikation 9.4.1 Schnittstellenbefehle Befehle, die in der folgenden Tabelle aufgeführt sind, werden von der Waage erkannt. Befehl Funktion Direkter Ausdruck des angezeigten Gewichts (stabil oder instabil). Druck des angezeigten Gewichts (stabil oder instabil). Fortlaufender Druck Druck bei Stabilität Stellen Sie Auto-Druck auf Ein-Stabilität ein, lassen Sie das angezeigte Gewicht, das nicht Null ist,...
Página 193: Rs232 (Db9) Stiftverbindungen
Stoppbit 1, 2 Handschlag Keiner, XON/XOFF, RTS/CTS (auswählbar) Ende der Linie Nicht auswählbar 10. SOFTWARE UPDATES Ohaus verbessert kontinuierlich seine Waagensoftware. Um die neueste Version zu erhalten, wenden Sie sich bitte an Ihren autorisierten Ohaus-Händler oder an die Ohaus Corporation.
Página 194: Einhaltung
Dieses Produkt entspricht der EU-Richtlinie 2012/19/EU (WEEE). Bitte entsorgen Sie dieses Produkt gemäß den örtlichen Bestimmungen an der für Elektro- und Elektronikgeräte angegebenen Sammelstelle. Für Anweisungen zur Entsorgung in Europa, siehe www.ohaus.com/weee. EN 61326-1 CAN/CSA-C22.2 No. 61010-1 UL Std. No. 61010-1 Wichtiger Hinweis für PX/PXP/PJX/PR..-M geprüfte Waagen in der EU...
Página 195: Eingeschränkte Garantie
Für Ohaus-Produkte gilt eine Garantie für Material- und Verarbeitungsfehler ab dem Zeitpunkt der Lieferung für die Dauer der Garantiezeit. Während der Garantiezeit repariert Ohaus alle Komponenten, die sich als defekt erweisen, oder ersetzt diese kostenlos, sofern das Produkt frachtfrei an Ohaus zurückgesandt wird.
Página 197 Bilancia Serie PJX IT-1 Sommario 1. INTRODUZIONE ......................... IT-3 Descrizione............................... IT-3 Caratteristiche ............................IT-3 Definizione dei Segnali di Avvertimento e dei Simboli ................IT-3 Precauzioni di Sicurezza .......................... IT-3 2. INSTALLAZIONE ....................... IT-4 Disimballaggio ............................IT-4 Selezionare la Posizione .......................... IT-4 Livellamento .............................
Página 198 IT-2 Bilancia Serie PJX 5.6.6 Data e Orario ............................IT-30 5.6.7 ID della Bilancia ..........................IT-30 5.6.8 Nome della Bilancia ..........................IT-30 5.6.9 Nome dell’Utente ..........................IT-31 5.6.10 Nome del Progetto ..........................IT-31 5.6.11 Nome dell’Applicazione ........................IT-31 5.6.12 Risultato ............................. IT-31 5.6.13 Lordo ..............................
Página 199: Introduzione
Bilancia Serie PJX IT-3 1. INTRODUZIONE 1.1 Descrizione La Bilancia PJX è uno strumento di precisione che vi offrirà molti anni di servizio se tenuta con cura. Le Bilance PJX sono disponibili don capacità da 40 grammi fino a 6.200 grammi. 1.2 Caratteristiche Controlli di Funzionamento: LCD display in controluce, con 4 applicazioni di pesatura e molte...
Página 200: Installazione
IT-4 Bilancia Serie PJX 2. INSTALLAZIONE 2.1 Disimballaggio Rimuovere con attenzione la Bilancia PJX e ciascuno dei suoi componenti dal pacchetto. I componenti inclusi variano a seconda del modello della bilancia. Conservare l'imballaggio per garantire una sicura conservazione e trasporto. Si prega di leggere completamente il Manuale prima di installare e usare la Bilancia PJX per evitare errori di funzionamento.
Página 201: Collegamento Dell'interfaccia
Bilancia Serie PJX IT-5 2.5 Collegamento dell’Interfaccia Il bilanciamento PJX ha due connettività, porta RS232 e Mini DIN. Usare la porta RS-232 per collegarsi sia a un computer o a una stampante con un cavo seriale standard (diretto). Mini DIN è utilizzato per collegarsi con un altro accessorio, come opzione alternativa per RS232. Interfacciare i collegamenti sul retro della bilancia.
Página 202: Funzionamento
IT-6 Bilancia Serie PJX 3. FUNZIONAMENTO 3.1 Visualizzazione del Display, Schermata Iniziale CONTROLLI CONTROLLO FUNZIONI Pulsante Acceso/Zero Stampa Funzione Taratura Funzione Primaria Se l’Indicatore è Invia il valore della Funzionamento Esegue il (Premuta Spento, Accende corrente visualizzata dipende sulla funzionamento Breve) l’Indicatore.
Página 203: Funzioni Principali E Menu Principali
Bilancia Serie PJX IT-7 SCHERMO D’APPICAZIONE PRINCIPALE Risultato del Campo: Netto (NETTO) dipendente dall’applicazione Stabilità (*) Negativo (-) Centro dello zero Unità (>0<) 3.2 Funzioni Principali e Menu Principali Prima premere Zero per impostare il display su zero. Porre un oggetto sulla piastra della Pesatura: bilancia.
Página 204: Applicazioni
IT-8 Bilancia Serie PJX 4. APPLICAZIONI La Bilancia PJX può funzionare in 4 modalità d’applicazione premendo a lungo il pulsante Function/Mode. 4.1 Pesatura Nota: Prima di usare qualsiasi applicazione, assicuratevi che la bilancia è a livello e tarata. Usare quest’applicazione per determinare il peso degli oggetti nella selezionata unità di misura. Pesatura 1.
Página 205 Bilancia Serie PJX IT-9 3. Dopo conferma premendo “Yes” (SI), messaggio “Clr.APwj” apparirà sullo schermo. 4. Premere “Yes” (Sì), e il messaggio Put10 verrà visualizzato numero (predefinito) lampeggiante. L'utente può premere “NO” (No) o “Yes” (Sì) per aumentare o diminuire il valore. Ad esempio, per aumentare il valore a 15, premere “Yes”...
Página 206: Pesatura Percento
IT-10 Bilancia Serie PJX Impostazioni degli Oggetti Per visualizzare o regolare le impostazioni correnti. Campione: Il numero del campione varia da 1 a 100. Il valore predefinito è 10. Nota: Se l’APW (Peso Medio del Pezzo) delle ultime parti dell’operazione conteggio deve essere...
Página 207 Bilancia Serie PJX IT-11 2. Dopo conferma premendo “Yes” (Si), Clr.ref messaggio (clear the reference cancellare il riferimento) apparirà sullo schermo. PUt.ref 3. Premere “Yes” (Si), e (put the reference weight = porre il peso di riferimento) sarà visualizzato. 4. Porre il campione di riferimento sulla piastra della bilancia per visualizzare il peso.
Página 208: Determinazione Della Densità
Quando si effettuano misurazioni di densità, il materiale deve pesare almeno 10,0 mg su una bilancia analitica e 100 mg su un bilanciamento di precisione. Preparazione della bilancia con il Kit Densità Ohaus (opzionale) Lasciare che la bilancia si riscaldi sufficientemente prima di eseguire le misurazioni.
Página 209 Bilancia Serie PJX IT-13 Becher di vetro Staffa Pinzetta Treppiede Sostegno per solidi che galleggiano Sostegno per solidi non-flottanti 8. Pescante 10ml (apparecchiatura optional Termometro di precisione con sostegno Porre il Supporto in posizione sopra la staffa assicurandosi che il Supporto non entri in contatto con la Staffa come mostrato nell’illustrazione.
Página 210 IT-14 Bilancia Serie PJX Installare il dosatore di vetro sul supporto come mostrato. NOTA: Il dosatore di vetro e il termometro non sono forniti con il kit di desità. La densità Q è il quoziente della massa m e il volume V. Le determinazioni della densità...
Página 211 Bilancia Serie PJX IT-15 Gancio di Pesata di Sotto deve essere pesato ponendo una massa aggiuntiva sulla parte sommersa del Gancio di Pesata di Sotto come mostrato. Pesare prima il campione in aria come spiegato nella procedura precedente. Dopo aver caricato la massa aggiuntiva, tarare la bilancia e ricominciare la pesata. Attendere fino a quando la bilancia abbia raggiunto la stabilità...
Página 212: Misurazione Della Densità Di Un Solido Che Affonda Utilizzando Acqua
IT-16 Bilancia Serie PJX In “DENSITY SETUP” (IMPOSTAZIONE DENSITÀ), impostare Modalità su Densità del Liquido e inviare il volume del piombino in cc. Dopo aver pesato il piombino in aria e poi averlo pesato immerso nel liquido, la bilancia calcola la densità...
Página 213: Misurazione Della Densità Di Un Solido Galleggiante Utilizzando Acqua
Bilancia Serie PJX IT-17 3. Pesare il campione in aria usando la bilancia e il kit di determinazione della densità. Quando appare il simbolo “*” (simbolo di stabilità), premere pulsante Function/Mode confermare il peso del campione in aria. 4. Pesare il campione immerso nel liquido utilizzando la bilancia e il kit di determinazione della densità.
Página 214: Caratteristiche Supplementari
IT-18 Bilancia Serie PJX Nel determinare la densità con la bilancia, l’impostazione della bilancia e le procedure di determinazione della densità sono fondamentalmente le stesse per un solido galleggiante e un solido non galleggiante tranne che per il necessario supporto (come mostrato nella Figura) da utilizzare per la determinazione della densità.
Página 215: Impostazioni Menu
Bilancia Serie PJX IT-19 5. IMPOSTAZIONI MENU 5.1 Menu Navigazione GLP (Buone Taratura Impostazione Unità RS232 Stampa Pratiche di Azzerare Bloccare Laboratorio) Solamente Azzerare InCal Livello Filtro Grammo Baud Rate Intestazione 1 Taratura Stabile Tutti Regolazione Solamente Kilogrammo Parità Intestazione 2 Impostazione Numerico Intestazione...
Página 216: Taratura Interna (Non Applicabile Ai Modelli Excal)
IT-20 Bilancia Serie PJX 5.2.2 Taratura Interna (non applicabile ai modelli ExCal) La taratura si ottiene con la massa di taratura interna. La Taratura Interna può essere eseguita in qualsiasi momento, a condizione che la bilancia si sia riscaldata fino alla temperatura di funzionamento e sia a livello.
Página 217: Taratura Di Linearità
Bilancia Serie PJX IT-21 2. Premere “YES” (Sì) per accedere al Menu Taratura. 3. Per cambiare la modalità di taratura, premere No finché non viene visualizzato “SPAN” “span calibration” (TARATURA DI PORTATA). il valore delle masse di taratura verrà mostrato sullo schermo.
Página 218 IT-22 Bilancia Serie PJX Passi per taratura di linearità 1. Premere mantenere premuto pulsante Tara/Menu-Cal, e verrà visualizzato il Menu Taratura. “YES” (Sì) 2. Premere per accedere al menu Taratura. 3. Per cambiare la modalità di taratura, premere No fino a visualizzare “LineRr (span calibration”...
Página 219: Impostazione Della Bilancia
Bilancia Serie PJX IT-23 5.3 Impostazione della bilancia Inviare il presente sottomenu per personalizzare la funzionalità della bilancia. Nota: Le impostazioni predefinite dalla fabbrica sono mostrate di seguito in grassetto. 5.3.1 Livello del Filtro Imposta la quantità di filtro del segnale. FiltEr asso = tempo di stabilizzazione più...
Página 220: Graduazioni
IT-24 Bilancia Serie PJX 5.3.4 Graduazioni Impostare la leggibilità visualizzata della bilancia. 1 Divisione = leggibilità standard. 10 Divisioni = la leggibilità viene aumentata da un fattore di 10. Per esempio, se la leggibilità standard è 0,01 g, selezionando 10 Divisioni avranno come risultato una lettura di 0,1 g.
Página 221: Impostazione Dell'orario
Bilancia Serie PJX IT-25 5.3.8 Impostazione dell’Orario Impostare l’attuale orario nella formattazione del desiderato timME orario. Per impostare l’attuale orario, premere No o “Yes” (Si) per 08.00.00 aumentare o diminuire il valore. 5.3.9 Luminosità Impostare la luminosità del bright mMEd display.
Página 222: Unità Di Pesatura
IT-26 Bilancia Serie PJX ● L’Auto-Taratura è bloccata all’attuale impostazione. ● Le graduazioni sono forzate su 1 Divisione e la voce del menu è nascosta. Menu di Comunicazione (Comunicazione --> Stampa Impostazioni --> Stampa Output): ● Solamente il Peso Stabile è bloccato su Acceso. ●...
Página 223: Impostazione Interfaccia Rs232
Bilancia Serie PJX IT-27 2. L’unità predefinita è il grammo (g). Per cambiare l’unità, premere passare all’unità successiva. 3. Press “Yes” (Si) per impostare l’unità visionata all’unità di pesatura 5.5 Impostazione Interfaccia RS232 Inviare questo sottomenu personalizzare rS232 impostazioni standard RS232. I dati possono essere emessi sia alla Stampante o a un PC.
Página 224: Handshake
IT-28 Bilancia Serie PJX 5.5.3 Handshake Impostare il metodo controllo flusso. NESSUNO = nessun handshake XACCESO-XSPENTO = XACCESO/XSPENTO handshake HARDWARE = hardware handshake H.ShAkE NONE Handshake Nessuno ON-OFF HRrdwW Xacceso / Xspento Hardware 5.6 Impostazioni di Stampa Inviare in questo sottomenu per personalizzare le Print impostazioni di trasferimento dei dati 5.6.1...
Página 225: Intestazione
Bilancia Serie PJX IT-29 Acceso Stabilità ON.Stab = la stampa avviene quando i criteri di stabilità sono soddisfati. Quando viene selezionato Acceso Stabilità, impostare le Load condizioni per la stampa. Carico = Stampa quando il carico visualizzato è stabile. Carico e Zero = Stampa quando il carico e zero visualizzati Load.zer sono stabili.
Página 226: Nome Dell'utente
IT-30 Bilancia Serie PJX 5.6.9 Nome dell’Utente Acceso = il nome dell’Utente viene stampato. Usr.NamM Spento = il nome dell’Utente non viene stampato. 5.6.10 Nome del Progetto Acceso = il nome del progetto viene stampato. Prj.NamM Spento = il nome del progetto non viene stampato. 5.6.11 Nome dell’Applicazione Acceso = il nome dell’applicazione viene stampato...
Página 227: Glp (Buone Pratiche Di Laboratorio)
Bilancia Serie PJX IT-31 5.6.17 Alimentazione della Linea 1 Linea = spostare la carta in su una linea dopo la stampa. Feed 4 Linee = spostare la carta in su quattro linee dopo la stampa. 1 Line 4 Lines 1 Linea 4 Linee 5.7 GLP (Buone Pratiche di Laboratorio) Inviare questo menu per impostare le GLP (Buone Pratiche...
Página 228: Bloccaggio
IT-32 Bilancia Serie PJX Esci = tornare alla schermata principale dell'applicazione senza reimpostare alcun menu. 5.9 Bloccaggio Usare questo sottomenu per bloccare/sbloccare certi menu. LOCK Spento = il menu è sbloccato. Acceso = il menu è bloccato.
Página 229: Lft) Legale Per Il Commercio
Bilancia Serie PJX IT-33 6. (LFT) LEGALE PER IL COMMERCIO Quando la bilancia viene utilizzata in commercio o in un’applicazione legalmente controllata, deve essere installata, verificata e sigillata in conformità con le normative locali per Pesi e Misurazioni. È responsabilità dell'acquirente assicurarsi che tutti i requisiti legali pertinenti siano soddisfatti. 6.1 Impostazioni Prima della verifica e della sigillatura, eseguire i seguenti passaggi nell'ordine: 1.
Página 230: Stampa
Usare Controlli Interfaccia RS232 (Sezione 9.6.1) per controllare la bilancia da un PC. Software SPDC Il software Seriale Porta SPDC/Raccogli Dati è fornito da Ohaus e può essere utilizzato su sistemi operativi che non dispongono del software HyperTerminal menzionato in precedenza. Il software SPDC può...
Página 231: Formato Di Output
Header 3 Header 3 07/21/2017 17:41:44 07/21/2017 17:41:44 Balance ID: B234567890 Balance ID: B234567890 Balance Name: PJX8201/E Balance Name: PJX8201/E User Name: OHAUS User Name: OHAUS Project Name: PJX Project Name: PJX Weigh Count 1365.1 Quantity: 201 PCS N Gross: 3919.9 g G...
Página 232: Pesatura Percento
Header 3 Header 3 07/21/2017 17:41:44 07/21/2017 17:41:44 Balance ID: B234567890 Balance ID: B234567890 Balance Name: PJX8201/E Balance Name: PJX8201/E User Name: OHAUS User Name: OHAUS Project Name: PJX Project Name: PJX Percent Density Percentage: 20,025 Density: 1.9943 g/cm3 Gross: 300.1...
Página 233: Manutenzione
Errore IDNR IDnr.Err Informazione di Servizio Se la sezione Risoluzione dei Problemi non risolve i vostri problemi, contattare un Agente di Servizio Ohaus Autorizzato. Si prega di visitare il nostro sito web www.ohaus.com per localizzare l‘ufficio Ohaus a voi più vicino.
Página 234: Dati Tecnici
IT-38 Bilancia Serie PJX 9. DATI TECNICI Specifiche Condizioni ambientali Solamente uso interno Altitudine: Fino a 2.000 m Specificata gamma della Temperatura: da 10 °C a 30 °C Umidità: massima Umidità Relativa 80% per temperature fino a 30 °C, diminuendo in modo lineare al 50% di Umidità...
Página 235 Bilancia Serie PJX IT-39 TABELLA 9-1. SPECIFICHE PJX203 PJX803 PJX1203 PJX1603 PJX2503 Modello PJX203/E PJX803/E PJX1203/E PJX1603/E PJX2503/E Capacità (ct) 1200 1600 2500 Leggibilità d (ct) 0.001 0.001 0.001 0.005 0.005 Capacità (g) Leggibilità d (g) 0.0001 0.0001 0.0001 0.001 0.001 Ripetibilità...
Página 236 IT-40 Bilancia Serie PJX TABELLA 9-2. SPECIFICHE (ripreso) PJX822 PJX1602 PJX2202 PJX3202 PJX4202 Modello PJX822/E PJX1602/E PJX2202/E PJX3202/E PJX4202/E Capacità (ct) 4100 8000 11000 16000 21000 Leggibilità d (ct) 0.05 0.05 0.05 0.05 0.05 Capacità (g) 1600 2200 3200 4200 Leggibilità...
Página 237 Bilancia Serie PJX IT-41 TABELLA 9-3. SPECIFICHE (ripreso) PJX5202 PJX2201 PJX4201 PJX6201 Modello PJX5202/E PJX2201/E PJX4201/E PJX6201/E Capacità (ct) 26000 11000 21000 31000 Leggibilità d (ct) 0.05 Capacità (g) 5200 2200 4200 6200 Leggibilità d (g) 0.01 Ripetibilità (STDEV) (g) 0.01 Linearità...
Página 238 IT-42 Bilancia Serie PJX TABELLA 9-4. SPECIFICHE (ripreso) M modello PJX203M PJX803M PJX1203M PJX1603M PJX2503M Capacità (ct) 1200 1600 2500 Leggibilità d (ct) 0.001 0.001 0.001 0.01 0.01 Intervallo di Verifica e (ct) 0.01 0.01 0.01 Capacità (g) Leggibilità d (g) 0.0001 0.0001 0.0001...
Página 239 Bilancia Serie PJX IT-43 TABELLA 9-5. SPECIFICHE (ripreso) M modello PJX822M PJX1602M PJX2202M PJX3202M PJX4202M PJX5202M PJX4201M Capacità (ct) 4100 8000 11000 16000 21000 26000 21000 Leggibilità d (ct) Intervallo di Verifica e (ct) Capacità (g) 1600 2200 3200 4200 5200 4200 Leggibilità...
Página 240: Disegni E Dimensioni
IT-44 Bilancia Serie PJX Disegni e Dimensioni Dimensioni di assemblaggio completo Figura 9-1. Modello 0,001 g / 0,0001 g Figura 9-2. Modello 0,1 g / 0,01 g 9.3 Accessori TABLE 9-6. ACCESSORI DESCRIZIONE NUMERO PEZZO DI RICAMBIO Display Ausiliario AD7-MD 30472063 Dispositivo di Sicurezza 80850043...
Página 241: Comunicazione
Bilancia Serie PJX IT-45 Comunicazione 9.4.1 Controlli Interfaccia I controlli elencati nella seguente tabella saranno riconosciuti dalla bilancia. Controllo Funzione Stampa immediata del peso visualizzato (stabile o non stabile). Stampa del peso visualizzato (stabile o non stabile). Stampa continua. Stampa sulla Stabilità. Imposta Auto-Stampa alla Stabilità...
Página 242: Collegamenti Perno Rs232 (Db9)
Stop bit 1, 2 Handshake Nessuno, XON/XSPENTO, RTS/CTS (selezionabile) Fine della linea Non selezionabile 10. AGGIORNAMENTI DEI SOFTWARE Ohaus migliora continuamente i suoi software per la bilancia. Per ottenere l'ultima versione, si prega di contattare il vostro rivenditore autorizzato Ohaus oppure Ohaus Corporation.
Página 243: Conformità
Il presente prodotto è conforme alle Direttive UE 2014/30/UE (CME), 2014/35/UE (LVD) e 2014/31/UE (NAWI). La Dichiarazione di Conformità UE è disponibile online all’indirizzo www.ohaus.com/ce. Il presente prodotto è conforma alla Direttive UE 2012/19/UE (WEEE). Si prega di smaltire questo prodotto secondo i regolamenti locali al punto di raccolta specificato per l’apparecchiatura elettrica ed elettronica.
Página 244: Garanzia Limitata
Nessun'altra garanzia espressa o implicita è fornita da Ohaus Corporation. Ohaus Corporation non sarà responsabile per eventuali danni conseguenti. Poiché la legislazione sulla garanzia varia da Stato a Stato e da Paese a Paese, contattare Ohaus o il proprio rivenditore Ohaus locale per ulteriori dettagli.
Página 248 With offices worldwide / Con oficinas en todo el mundo / Avec des bureaux partout dans le monde / Mit Büros weltweit / Con uffici in tutto il mondo www.ohaus.com *30372567* P/N 30372567 K © 2020 Ohaus Corporation, all rights reserved / todos los derechos reservados / tous droits réservés / alle Rechte vorbehalten / tutti i diritti riservati...

Este manual también es adecuado para:

Pjx203 Pjx203/e Pjx803 Pjx803/e Pjx1203 Pjx1203/e ... Mostrar todo

OHAUS PJX Serie Manual De Instrucciones

English

1 Introduction

2 Installation

3 Operation

4 Applications

5 Menu Settings

6 Legal for Trade Lft

7 Printing

8 Maintenance

9 Technical Data

10 Software Updates

11 Compliance

Español

1 Introducción

2 Instalación

3 Funcionamiento

4 Aplicaciones

5 Configuración del Menú

6 Legal para Comercio (Lft)

7 Impresión

8 Mantenimiento

9 Datos Técnicos

10 Actualizaciones de Software

11 Conformidad

Français

1 Introduction

2 Installation

3 Operation

4 Applications

5 Reglages du Menu

Balance de Séries PJX

6 Certifie pour Usage Commercial (Lft)

7 Impression

8 Entretien

9 Données Techniques

10 Mise à Jour du Logiciel

11 Conformite

Idiomas disponibles

Enlaces rápidos

Capítulos

Solución de problemas

Manuales relacionados para OHAUS PJX Serie

Resumen de contenidos para OHAUS PJX Serie
