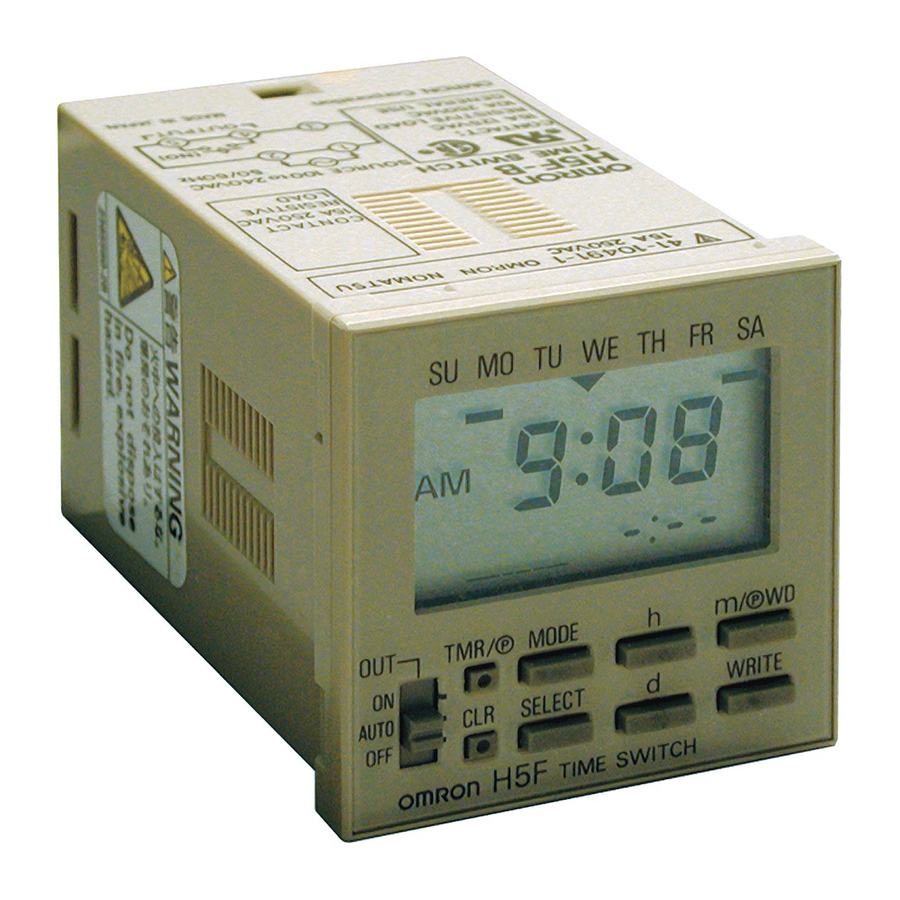

Omron H5F Manual Del Usuario

TEMPORIZADOR DIARIO
Control preciso de los tiempos de ON/OFF para
secuencias normales o especiales (medio día).
Disponible la operación de un impulso, y para
múltiples días.
Tres tipos de montaje: empotrado, en superficie o
en carril DIN.
Visualización del estado de la secuencia progra-
mada.
Dimensiones DIN 48x48mm.
Tabla de Selección
Cableado Terminales de tornillo
Montaje Montaje empotrado
Modelo H5F–B *
* Modelos estándar
Especificaciones
Alimentación
Rango de tensión de operación
Consumo
Salida de control
Precisión de repetibilidad
Error de selección
Variación con cambios de tensión
Variación con cambios de
temperatura
Error de ciclo
Protección de memoria
Resistencia de aislamiento
Rigidez dieléctrica
Inmunidad al ruido
Resistencia a vibraciones
Resistencia a golpes
Temperatura ambiente
Humedad
Peso
Vida útil
Montaje en superficie
H5F–FB
100 a 240Vc.a., 50/60Hz
del 85 al 110% de la tensión nominal (de 85 a 264Vc.a., 50/60Hz)
Aprox. 5VA
SPST–NA (15A 250Vc.a. carga resistiva)
+0,01% +0,05 seg. máx. (error total de todos ellos).
Diferencia mensual: +15 segundos (a 25
o
5 años mín. (a 25 C)
100 MΩ mín. entre terminales conductores y partes metálicas no conductoras, entre
contactos discontinuos y entre circuito de operación y circuito de salida de control.
2.000Vc.a. 50/60Hz durante 1 minuto entre terminales conductores y partes metálicas no
conductoras y entre circuito de operación y circuito de salida de control.
1.000Vc.a. 50/60Hz durante 1 minuto entre contactos discontinuos
1.500V (100 nseg de duración, para 1µseg, 1 nseg de tiempo de subida, polaridad +, y fase
o o
de 0 a 360 . Ruido de onda cuadrada generada por simulador de ruido)
Durabilidad mecánica:
Durabilidad de malfunción:
Durabilidad mecánica:
Durabilidad de malfunción:
o o
–10 a 55 C
35% al 85% de HR
Aprox. 115 g (H5F–B), aprox. 160 g (H5F–KB), aprox. 130 g (H5F–FB)
50.000 operaciones mín. (15A, 250Vc.a., carga resistiva;1 HP, 250Vc.a., carga motor; 10A,
250Vc.a., carga inductiva (cosϕ=0,7); 100W 100Vc.a., carga lámpara)
10.000 operaciones mín. (300W 100Vc.a., carga lámpara)
Montaje en superficie/carril
H5F–KB *
o
C)
10 a 55Hz, 0,75mm de amplitud p–p
10 a 55Hz, 0,5mm de amplitud p–p
2
300m/s (aprox. 30G's)
2
100m/s (aprox. 10G's)
IH5F
1
