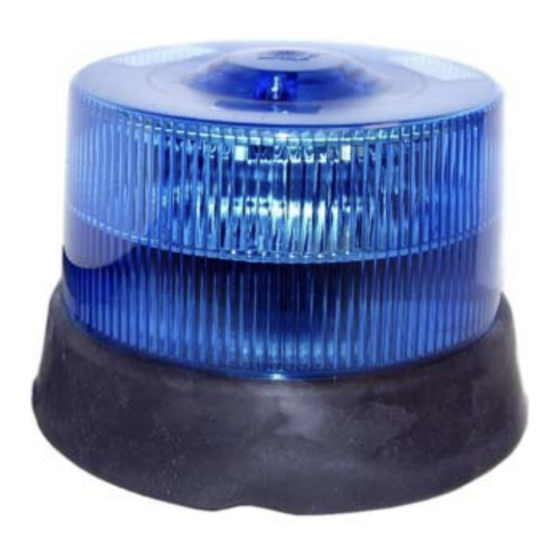

Luz de Leds modo día/noche
con fijación permanente
Day/night mode Led light
with permanent mount
LP800 Solaris
LP800 Solaris
LP800 Solaris
LP800 Solaris
LP800 Solaris
refs. 2003026, 2003026-01, 2003027, 2003034, 2003034-01
2003035, 2003036, 2003037, 2003074, 2003074-01
FEDERAL SIGNAL VAMA, S.A.
C/Dr.Ferrán,7(08339)VILASSAR DE DALT - SPAIN
Tel: (34) 93.741.79.00
Telefax: (34) 93.753.03.62
WEB: www.fedsigvama.com
Publicidad
Tabla de contenido
Manuales relacionados para Federal Signal Solaris LP800
Resumen de contenidos para Federal Signal Solaris LP800
- Página 1 LP800 Solaris LP800 Solaris LP800 Solaris LP800 Solaris LP800 Solaris refs. 2003026, 2003026-01, 2003027, 2003034, 2003034-01 2003035, 2003036, 2003037, 2003074, 2003074-01 FEDERAL SIGNAL VAMA, S.A. C/Dr.Ferrán,7(08339)VILASSAR DE DALT - SPAIN Tel: (34) 93.741.79.00 Telefax: (34) 93.753.03.62 WEB: www.fedsigvama.com...
- Página 2 Contenido Contents ref. color led / led color lente / lens LP800 Solaris, 1 nivel, modo día/noche, 2003034 ámbar / amber ámbar / amber 8 modos intermitencia 2003026 azul / blue azul / blue Luz de Leds de alta eficiencia con fijación 2003035 rojo / red rojo / red...
-
Página 3: Especificaciones
Especificaciones Specifications LP800 Solaris, 1 nivel / level Tensión de alimentación: 10-30Vcc Intensidad consumida: 1 A, azul, flash, 12V Ø 140 mm 0,6 A, ámbar, flash, 12V Temperatura de uso: -20°C a 50°C Fijación permanente: altura 102,5 mm Fijación base DIN: altura 114,5 mm Peso: 0,59 kg... -
Página 4: Modelos Homologados R65
Modelos homologados R65 R65 approved models refs. color / colour tipo / type R65 flash R65 rot 2003034 ámbar / amber 1 nivel / level Clase / Class 1 2003026 azul / blue 1 nivel / level Clase / Class 1 2003035 rojo / red 1 nivel / level... -
Página 5: Fijación Base Din Bd-Lp800
Fijación base DIN BD-LP800 BD-LP800 DIN base mount Material necesario (No suministrado) LP800 Solaris Needed material (Not supplied) 5 mm 10 mm Nº 6 NITRATO DE ZINC ZINC NITRATE Ø 6,5 mm QUITAR/REMOVE Se recomienda Kit Conectores PONER/PUT Estancos ref. 8299889 Recommended Waterproof Connector Kit ref. -
Página 6: Wiring Diagram
Esquema de conexión Wiring diagram LP800 Solaris 1-2 niveles, fijación permanente LP800 Solaris 1-2 levels, permanent mount BATERÍA, INTERRUPTORES, CABLEADO Y FUSIBLES NO INCLUIDOS. BATTERY, SWITCHES, WIRING AND FUSES NOT INCLUDED. INTERRUPTOR INTERMITENCIA blanco 1x0,5mm +BATERIA marrón 1x0,75mm MASTER -BATERIA FUSIBLE 5A rojo 1x0,75mm... - Página 7 Esquema de conexión Wiring diagram LP800 Solaris 1-2 niveles, fijación permanente LP800 Solaris 1-2 levels, permanent mount BATERÍA, INTERRUPTORES, CABLEADO Y FUSIBLES NO INCLUIDOS. BATTERY, SWITCHES, WIRING AND FUSES NOT INCLUDED. INTERRUPTOR INTERMITENCIA blanco 1x0,5mm +BATERIA marrón 1x0,75mm MASTER -BATERIA FUSIBLE 5A rojo 1x0,75mm...
- Página 8 Kit conectores 8299889 8299889 connector kit Batería, interruptores, cableado y fusibles NO incluidos Battery, switches, wiring and fuses NOT included 9018825 9018782 marrón 1x0,75mm -batería violeta 1x0,5mm interruptor Intermitencia blanco 1x0,5mm +batería interruptor Crucero verde 1x0,5mm MASTER +batería pulsador cambio intermitencia 10-30V +batería 9018782...
- Página 9 Kit conectores 8299889 8299889 connector kit Batería, interruptores, cableado y fusibles NO incluidos Battery, switches, wiring and fuses NOT included 9018825 9018782 marrón 1x0,75mm -batería violeta 1x0,5mm interruptor Intermitencia blanco 1x0,5mm +batería interruptor Crucero verde 1x0,5mm MASTER +batería pulsador cambio intermitencia 10-30V +batería 9018782...
-
Página 10: Funcionamiento
Funcionamiento Operation LP800 Solaris desactivado (OFF) Deactivated LP800 Solaris (OFF) Intermitencia OFF OFF Flash Pattern Crucero OFF OFF Cruise Light Cambio Intermitencia OFF OFF Flash Pattern Change Día / Noche OFF OFF Day / Night Luz activada intermitencia R65 R65 flash patern activated light INTERMITENCIA ON ON FLASH PATTERN Crucero OFF... - Página 11 Funcionamiento Operation FLASH PATTERN CHANGE CAMBIO MODO INTERMITENCIA LUCES SIMULTANEAS SIMULTANEOUS LIGHTS Ver página 2 See page 2 INTERMITENCIA ON Ver página 2 Cambio Intermitencia See page 2 (pulsar ON 1 segundo) S-S (2Hz) Flash Pattern Change ON FLASH PATTERN (push ON 1 second) 4DF (2,2Hz) QUAD (1,1Hz)
-
Página 12: Spare Parts
Recambios Spare parts LP800 Solaris, 1 nivel / level LP800 Solaris, 2 niveles / levels modelo/model color/colour lente/lens 2003034 ámbar/amber 9151916-03LA01R 2003026 azul/blue 9151916-02LA01R 2003035 rojo/red 9151916-04LA01R 2003034-01 2003026-01 cristal/clear 9151916-01LA03R 2003074 2003074-01 modelo/model color/colour lente/lens 2003036 ámbar/amber 9151916-03LA02R 2003027 azul/blue 9151916-02LA02R 2003037... -
Página 13: Accesorios Opcionales
Accesorios opcionales Optional accessories Kit conectores estancos LP800 Solaris ref. 8299889 LP800 Solaris waterproof connector kit ref. 8299889 ref. 9018770 ref. 9018771 ref. 9018773 ref. 9018787 ref. 9018825 ref. 9018782 Base DIN BD-LP800 ref. 8232795 BD-LP800 DIN base ref. 8232795 ref. - Página 14 Mensaje de seguridad para el instalador La vida de las personas depende de una instalación adecuada y segura de nuestros productos. Es importante que Vd. lea, comprenda y siga atentamente todas las instrucciones que se acompañan a este producto y sus productos complementarios.
- Página 15 To clean them, Federal Signal Vama recommends to apply warm water and wash it with neutral pH soap. Use a soft cloth or sponge to remove any remaining dirt. Finally, rinse with cold water and dry with a soft cloth to avoid water spots.
