6. CONEXIONES

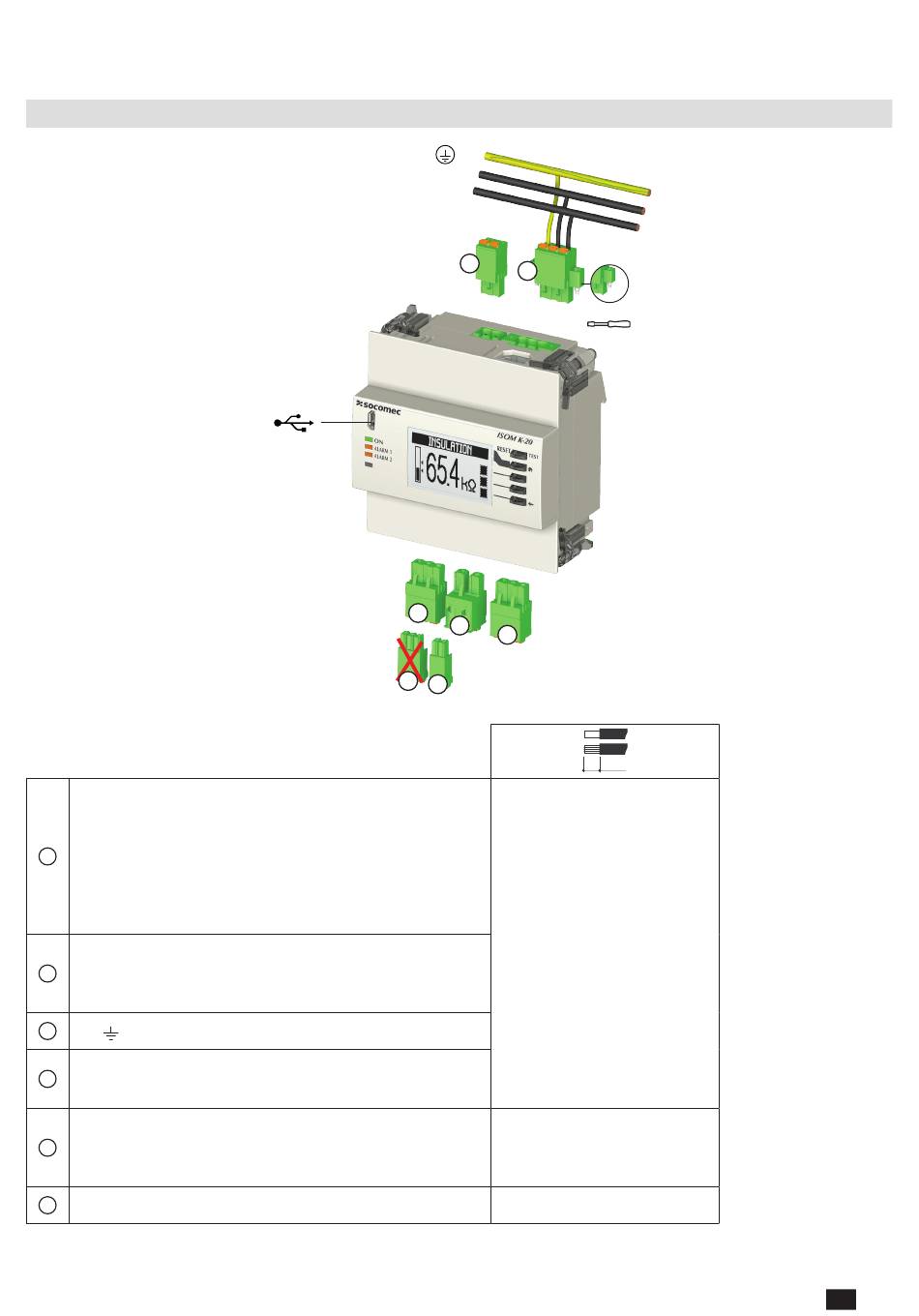

6.1. Conexión del ISOM K-20
ALIMENTACIÓN AUXILIAR
Para versión de AC:
110-230 VAC 50/60Hz,
120-240 VDC
1
Para versión de DC:
24 VDC ±10%*
(*) IMPORTANTE: La alimentación auxiliar de 24 VDC debe
estar separada galvánicamente de la red supervisada.
CONEXIÓN U / PE (L1 - L2 - KE )
24-277 VAC L/N
2
24-480 VAC L/L'
24-240 VDC +/-
3
FE (
)
2x RELÉS DE SALIDA
230 VAC 3 A máx.
4
30 VDC 1 A máx.
1x ENTRADA (TEST/RESET)
TEST > 3s
5
RESET < 1s
Longitud máx. < 3m
Sin uso
6
Todas las entradas/salidas están definidas como SELV (tensión baja de protección) 1 (para modelo de DC), 3, 5.
ISOM K-20 - 551805A - SOCOMEC
Micro USB tipo B
6
PE
L1
L2
1
2
4
3
4
5
x= 10 mm
De 0,2 a 1,5 mm² rígido
De 0,2 a 2,5 mm² flexible
x= 7 mm
0,14 mm² - 1,5 mm²
0,3 Nm
x
