Puede adquirir los kits de instalación de la
conducción de agua en su distribuidor.
Le recomendamos que utilice kits de
instalación de tubos de cobre y tuerca de
compresión de ¼".

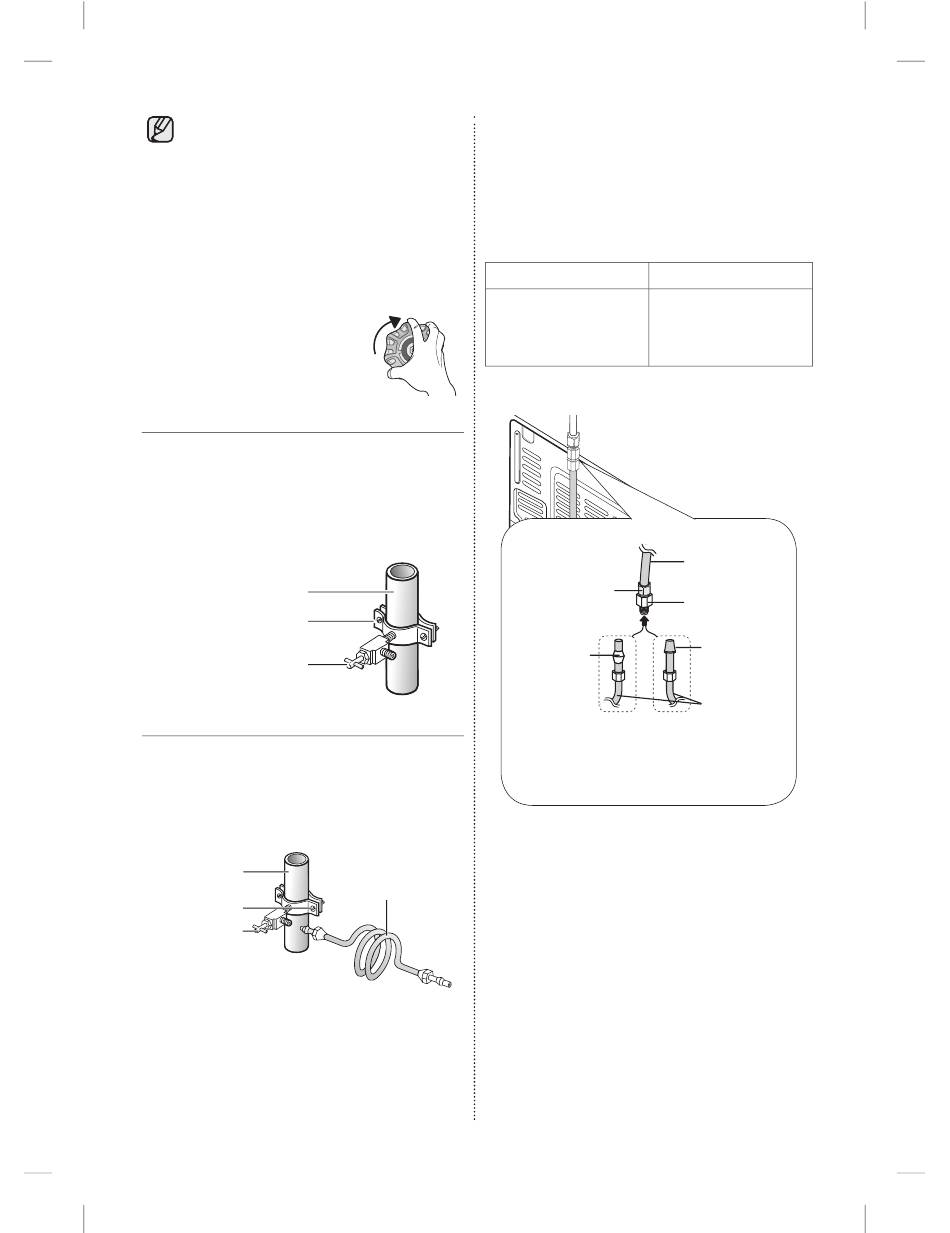

Conexión de la conducción del agua
1. En primer lugar, cierre la llave
principal del suministro de
agua.
2. Localice el tubo de conducción de agua
potable más cercano y monte una abrazadera
de tubo y una llave de paso.
Conducción de agua fría
Abrazadera de tubo
Llave de paso
3. Conecte el kit de instalación de la conducción
de agua en la llave de paso.
Conducción de
agua fría
Abrazadera de
tubo
Llave de paso
DA68-03028A-02.indb 16
All manuals and user guides at all-guides.com
Conexión de la conducción del agua al
refrigerador
Deberá adquirir algunos elementos para realizar la
conexión.
Los encontrará en la ferretería.
Uso de tubo de cobre
• Tubo de cobre de ¼"
• 1 tuerca de compresión
• 2 abrazaderas
1. Conecte la conducción de agua doméstica al
Kit de instalación de la
conducción de agua
- Si utiliza tubo de cobre, deslice la tuerca
- Si utiliza tubo de plástico ( B ), inserte el
Español - 16
Uso de tubo de plástico
• Tubo de plástico de ¼"
→ extremo moldeado
(bulbo)
de ¼"
• 1 tuerca de compresión
de ¼"
Refrigerador
Tuerca de
compresión (1/4")
(no suministrada)
Abrazadera
(no
suministrada)
Tubo de cobre Tubo de plástico (B)
o
(no suministrado) (no suministrado)
Conducción de agua doméstica
ajuste de compresión montado.
de compresión ( B ) (no suministrada) y la
abrazadera (no suministrada) en el tubo de
cobre (no suministrado) como se muestra en la
ilustración.
extremo moldeado (bulbo) del tubo de
plástico ( B ) en la junta de compresión.
Tubo de plástico
(montado)
Ajuste de
compresión
(montado)
Extremo
moldeado
(bulbo)
Tuerca de
compresión
(B) (1/4") (no
suministrada)
