Randers ARG-3396EM Manual De Instrucciones página 15

INSTRUCCIONES DE ARMADO
42
46
41 40
5
5
Allen Wrench 6 mm
46 42
40 41
5
Allen Wrench 6 mm

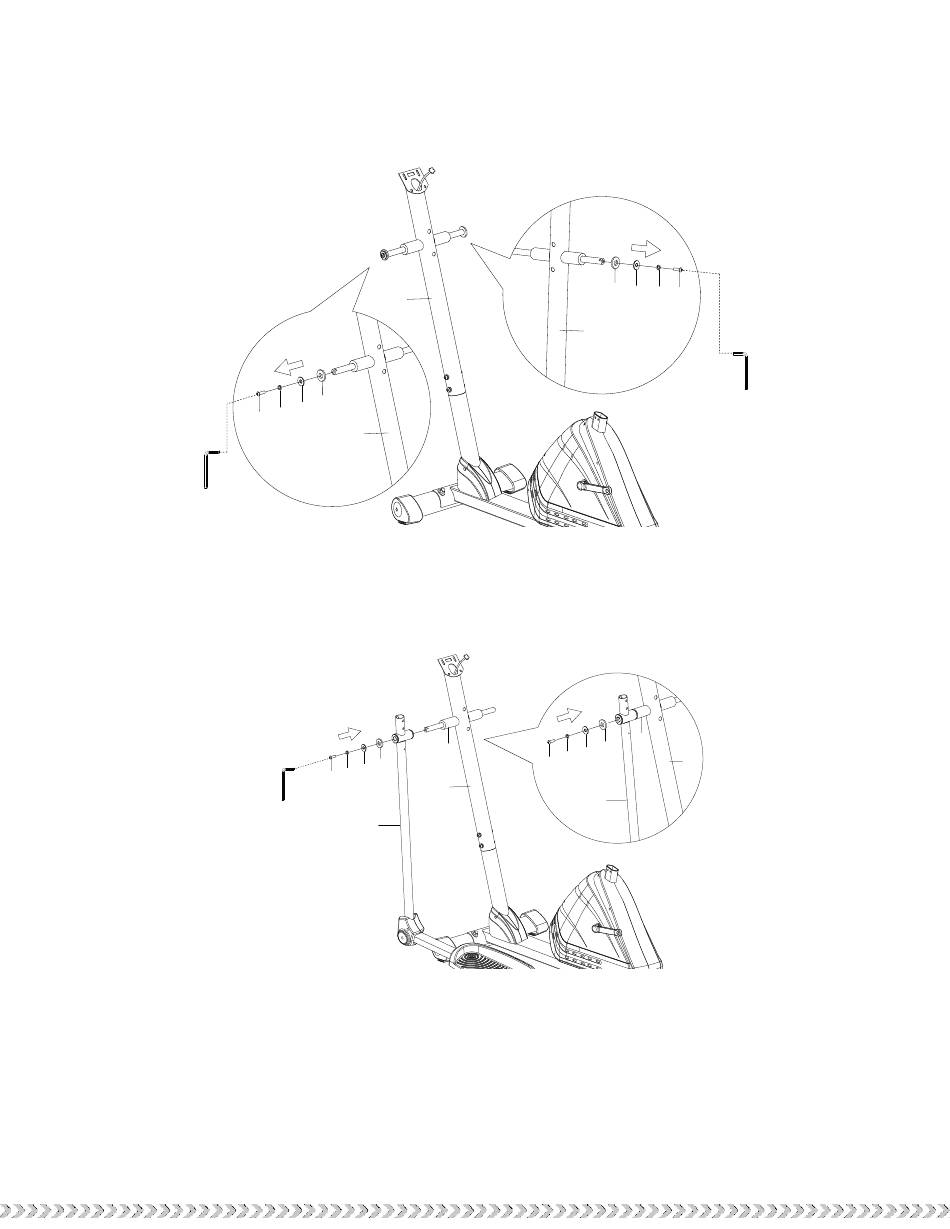

PASO 8
Retire los dos pernos de cabeza hexagonal (40), dos arandelas de resorte (41), dos arandelas
grandes (46) y dos arandelas (42) de los ejes horizontales derecho e izquierdo del poste
frontal (5). Retire los pernos con la llave Allen de 6 mm provista.
48
46 42
48
40 41 5
46 42
40 41
5
3L
Allen Wrench 6 mm
3L
PASO 9
Conecte el Brazo de la Baranda Izquierda (3L) al eje horizontal izquierdo del Poste Frontal (5)
con un Perno Hexagonal (40), una Arandela de Resorte (41), una Arandela Grande (46) y una
Arandela ( 42) que fueron quitadas en un paso anterior. Apriete los pernos con la llave Allen
de 6 mm provista.
- 14 -
