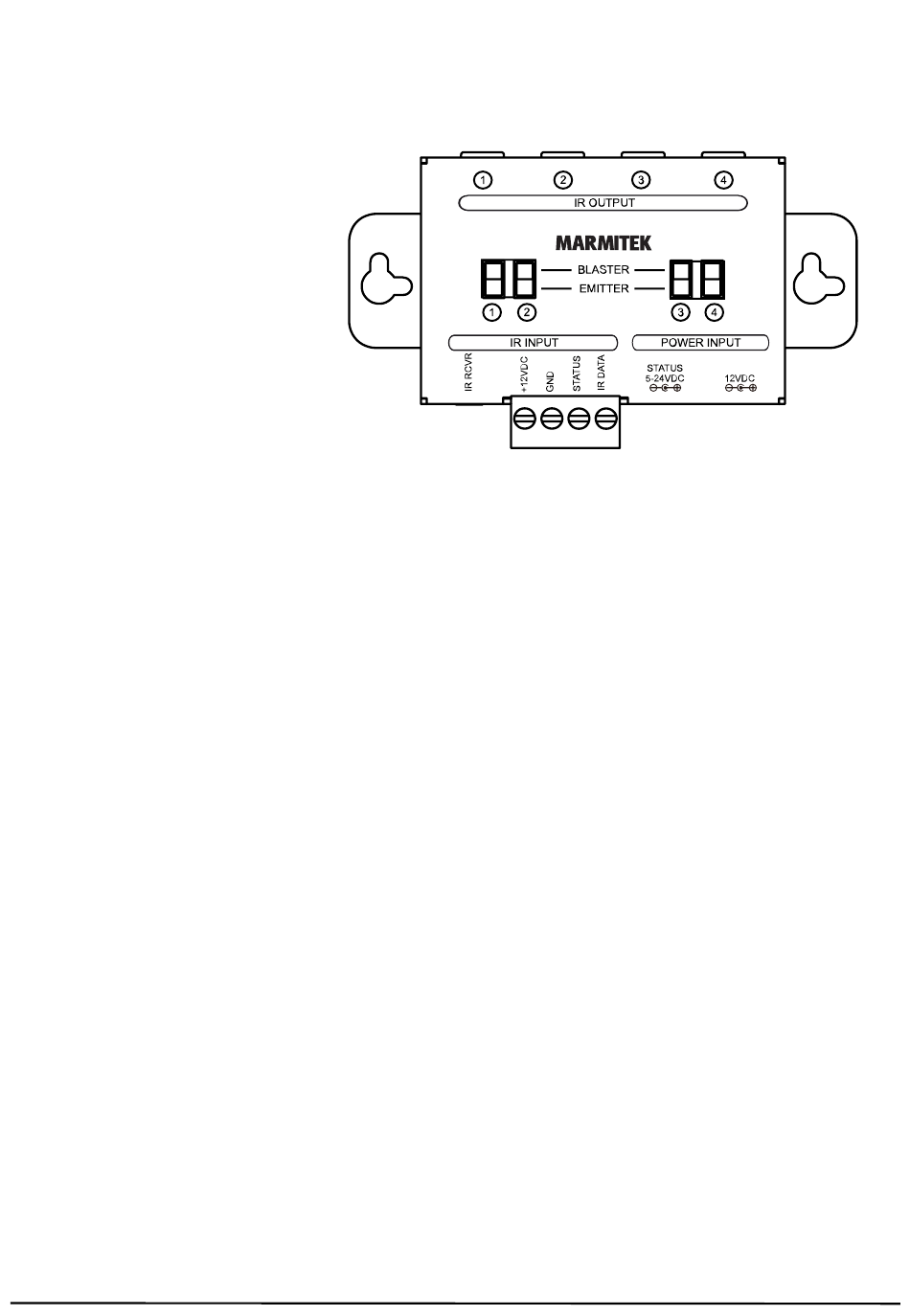

4.2 Collegamenti

L'IR Module è il componente principale che collega tra di loro i ricevitori IR, l'adattatore
di alimentazione ed i cavi di prolunga IR. Per approfittare ottimamente di tutte le
possibilità si spiegano tutti i collegamenti del modulo IR qui sotto.
4.2.1

Ingresso IR

IR RCVR: ingresso IR standard
(connettore jack 3.5mm) per il
ricevitore IR fornito
MORSETTO A VITE: ingresso
IR per collegare in parallelo al
massimo 6 ricevitori
+12VDC:Rosso
GND: Nero
STATUS: Giallo
IR DATA: Bianco
4.2.2

Ingresso POWER

12VDC: adattatore di alimentazione per il modulo IR (fornito), 5VDC/200mA
STATUS: adattatore di alimentazione per il segnale di Stato (non fornito),
5-24VDC o 5-12VAC
4.2.3

Uscita IR

1 – 4: quattro uscite mini-jack per il collegamento dei cavi di prolunga IR.
EMITTER/BLASTER: ogni uscita può essere commutata separatamente per collegare
i LED blaster o emittenti.

4.3 Installazione

Per controllare il buon funzionamento del sistema si raccomanda di prima testare il
vostro sistema pianificato. A tal scopo si deve collegare tutto come descritto qui sotto,
ma i componenti non devono ancora essere incollati definitivamente.
4.3.1

Collocamento del Ricevitore IR

Collocare il ricevitore IR molto compatto di modo che sia visibile per il telecomando (a
infrarossi) e possa ricevere i commandi inviati (10 metri al massimo).
Il posto più logico per il ricevitore IR è per esempio sull'armadio in cui si trovano le

apparecchiature A/V o vicino al TV.
Grazie allo spazio vuoto nell'alloggiamento sul retro del ricevitore IR è possible

condurre il cavo via il lato inferiore o posteriore e posizionare fuori dalla vista il
cavo.
Quando si usa la striscia autoadesiva fornita in dotazione, si può installarlo in

quasi ogni luogo.
Prima di incollare in modo definitivo il ricevitore IR, provare il luogo di

installazione.
Attenzione! La striscia adesiva può causare scolorimenti su determinate superfici o
lasciare residui di colla in caso di rimozione.
