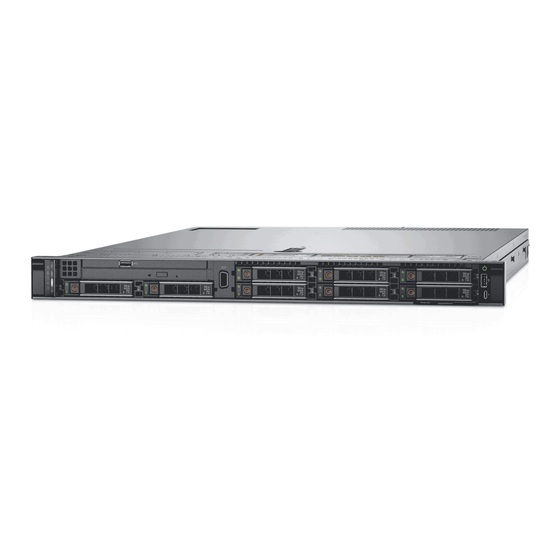

- Página 1 Dell EMC PowerEdge R640 Manual de instalación y servicio Modelo reglamentario: E39S Series Tipo reglamentario: E39S001...
- Página 2 GUID-089FFA4B-3A62-4B51-BDE1-309C58A451D9 Copyright © 2017 Dell Inc. o sus filiales. Todos los derechos reservados. Dell, EMC, y otras marcas comerciales son marcas comerciales de Dell Inc. o de sus filiales. Puede que otras marcas comerciales sean marcas comerciales de sus respectivos propietarios.
-
Página 3: Tabla De Contenido
Temperatura de funcionamiento estándar......................35 Temperatura de funcionamiento ampliada......................35 Especificaciones de la contaminación gaseosa y de partículas................38 4 Instalación y configuración inicial del sistema....................40 Configuración del sistema...............................40 Manual de instalación y servicio de Dell EMC PowerEdge R640 Tabla de contenido... - Página 4 Instale la cubierta para flujo de aire..........................83 Ventiladores de refrigeración............................84 Extracción de un ventilador de refrigeración......................84 Instalación de un ventilador de refrigeración......................85 System memory................................86 Manual de instalación y servicio de Dell EMC PowerEdge R640 Tabla de contenido...
- Página 5 Instalación del plano posterior de la unidad de disco duro opcional (parte trasera).........138 Enrutador de cable..............................139 Canastilla para unidades de disco duro (parte trasera)....................143 Extracción de la canastilla para unidades de disco duro traseras............... 143 Manual de instalación y servicio de Dell EMC PowerEdge R640 Tabla de contenido...
- Página 6 Diagnósticos incorporados del sistema de Dell......................168 Ejecución de los diagnósticos incorporados del sistema desde Boot Manager..........168 Ejecución de los diagnósticos incorporados del sistema de Dell Lifecycle Controller........169 Controles de la utilidad de diagnóstico del sistema....................169 8 Puentes y conectores ..........................170 Configuración del puente de la placa base........................
- Página 7 Acceso a la información del sistema mediante QRL....................175 Localizador de recursos rápido para R640......................176 Manual de instalación y servicio de Dell EMC PowerEdge R640 Tabla de contenido...
-
Página 8: Descripción General Del Sistema Poweredge R640
Ubicación de la etiqueta de servicio del sistema GUID-F1F49A0D-6E9F-4532-9DA3-75ED11523F3A Configuraciones compatibles con PowerEdge R640 El sistema PowerEdge R640 es compatible con las siguientes configuraciones: Manual de instalación y servicio de Dell EMC PowerEdge R640 Descripción general del sistema PowerEdge R640... - Página 9 Ilustración 1. Configuraciones compatibles con PowerEdge R640 Manual de instalación y servicio de Dell EMC PowerEdge R640 Descripción general del sistema PowerEdge R640...
-
Página 10: Vista Frontal Del Sistema
Para obtener más información, consulte Manual de instalación y servicio de Dell EMC PowerEdge R640 Descripción general del sistema PowerEdge R640... -
Página 11: Vista Del Panel De Control Izquierdo
Indica la condición del sistema. Para obtener más información, Indicador de Id. del sistema y consulte la condición del sistema y códigos del indicador ID. del condición del sistema sistema sección. Manual de instalación y servicio de Dell EMC PowerEdge R640 Descripción general del sistema PowerEdge R640... -
Página 12: Indicadores Led De Puertos
Puede acceder a inventario del sistema, Dell Lifecycle Controller los registros o los registros del sistema, estado de la condición del sistema, y también configurar el iDRAC, el BIOS y... - Página 13 LCD, si está disponible en el bisel, mensaje de error específico. Para obtener más información sobre los mensajes de error, consulte la Dell Event and Error Messages Reference Guide (Guía de referencia de los mensajes de error y eventos de Dell) en dell.com/esmmanuals.
-
Página 14: Códigos De Los Indicadores De Quick Sync (Sincronización Rápida)
Indica que la sincronización rápida del iDRAC Reinicie el sistema. Si el problema persiste, consulte la hardware 2 no está respondiendo sección Obtención de ayuda. adecuadamente. Manual de instalación y servicio de Dell EMC PowerEdge R640 Descripción general del sistema PowerEdge R640... -
Página 15: Vista Del Panel De Control Derecho
Puerto directo de iDRAC DRAC es compatible con USB 2.0 Este puerto permite acceder a las funciones de iDRAC directo. Para obtener más información, Manual de instalación y servicio de Dell EMC PowerEdge R640 Descripción general del sistema PowerEdge R640... -
Página 16: Códigos Del Indicador Led De Idrac Directo
Ilustración 9. Vista posterior de 2 unidades de disco duro de 2,5" con 1 ranura de expansión PCIe Ilustración 10. Vista posterior del sistema con 3 ranuras de expansión PCIe Manual de instalación y servicio de Dell EMC PowerEdge R640 Descripción general del sistema PowerEdge R640... -
Página 17: Códigos De Los Indicadores De La Nic
NIC (NIC integrada) y el LED de enlace indicador indica la velocidad de la red conectada. Manual de instalación y servicio de Dell EMC PowerEdge R640 Descripción general del sistema PowerEdge R640... -
Página 18: Códigos Del Indicador De La Unidad De Fuente De Alimentación
Indica si la alimentación está presente o si ha fallado. Ilustración 13. Indicador de estado de la unidad de fuente de alimentación de CA Asa/indicador de estado de la PSU de CA Manual de instalación y servicio de Dell EMC PowerEdge R640 Descripción general del sistema PowerEdge R640... - Página 19 Dell PowerEdge no es compatible, incluso si las PSU tienen la misma potencia nominal. Esto da lugar a una condición de discrepancia en el suministro de energía o un error encienda el sistema.
- Página 20 La combinación de unidades de fuente de alimentación de generaciones anteriores de servidores Dell PowerEdge no es compatible, incluso si las PSU tienen la misma potencia nominal. Esto da lugar a una condición de discrepancia en el suministro de energía o un error encienda el sistema.
-
Página 21: Códigos De Indicadores De La Unidad De Disco Duro
Unidad en línea Parpadea en color verde durante tres segundos, en ámbar Regeneración detenida durante tres segundos y se apaga después de seis segundos Manual de instalación y servicio de Dell EMC PowerEdge R640 Descripción general del sistema PowerEdge R640... -
Página 22: Panel Lcd
El panel LCD se puede usar para configurar o ver la dirección IP del iDRAC del sistema. Para obtener más información sobre los mensajes de error, consulte la Dell Event and Error Messages Reference Guide (Guía de referencia de los mensajes de error y eventos de Dell) en dell.com/esmmanualsOpenManage software. -
Página 23: Visualización De La Pantalla De Inicio
Seleccione Simple para mostrar los mensajes LCD de error con una descripción sencilla. Para obtener más información sobre los mensajes de error, consulte la Dell Event and Error Messages Reference Guide (Guía de referencia de los mensajes de error y eventos de Dell) en dell.com/esmmanuals. -
Página 24: Ubicación De La Etiqueta De Servicio Del Sistema
La Mini Enterprise Service Tag (Etiqueta de servicio) (EST) se encuentra en la parte posterior del sistema. Dell utiliza esta información para dirigir las llamadas de asistencia al personal adecuado. Ilustración 17. Ubicación de la etiqueta de servicio del sistema Etiqueta de información (vista superior) -
Página 25: Recursos De Documentación
Para obtener más información sobre el software de Dell.com/openmanagemanuals administración de sistemas ofrecidos por Dell, consulte la Dell OpenManage Systems Management Overview Guide (Guía de descripción general de Dell OpenManage Systems Management). Manual de instalación y servicio de Dell EMC PowerEdge R640 Recursos de documentación... - Página 26 Para obtener información acerca de cómo Dell.com/poweredgemanuals sistema identificar y solucionar problemas del servidor PowerEdge, consulte la Server Troubleshooting Guide (Guía de solución de problemas del servidor). Manual de instalación y servicio de Dell EMC PowerEdge R640 Recursos de documentación...
-
Página 27: Especificaciones Técnicas
• Especificaciones de la memoria • Especificaciones del controlador de almacenamiento • Especificaciones de la unidad de disco duro • Especificaciones de puertos y conectores • Especificaciones ambientales Manual de instalación y servicio de Dell EMC PowerEdge R640 Especificaciones técnicas... -
Página 28: Dimensiones Del Sistema
(29,61") (30,42" 10 x 2,5" 8 x 2,5" 482,0 mm 434,0 mm 42,8 mm 35,84 mm 22,0 mm 683,05 mm 721,91 (18,97") (17,08") (1,68") (1,41") (0,87") (26,89") (28,42" Manual de instalación y servicio de Dell EMC PowerEdge R640 Especificaciones técnicas... -
Página 29: Peso Del Chasis
Si un sistema con una PSU de 1600 W funciona de 100 V a 120 V, la clasificación de la energía por PSU se reduce a 800 NOTA: La disipación de calor se calcula mediante la potencia en vatios del sistema de alimentación. Manual de instalación y servicio de Dell EMC PowerEdge R640 Especificaciones técnicas... -
Página 30: Especificaciones De La Batería Del Sistema
NOTA: Los módulos NVDIMM-N y RDIMM de 8 GB no deben combinarse. NOTA: Se requiere un mínimo de dos CPU para cualquier configuración que admita NVDIMM- Manual de instalación y servicio de Dell EMC PowerEdge R640 Especificaciones técnicas... -
Página 31: Especificaciones Del Controlador De Almacenamiento
El sistema PowerEdge R640 es compatible con puertos USB, puertos NIC, puertos VGA, un conector en serie y una tarjeta vFlash/IDSDM que admite una tarjeta de memoria Flash y un módulo SD dual interno opcionales. Manual de instalación y servicio de Dell EMC PowerEdge R640 Especificaciones técnicas... -
Página 32: Puertos Usb
Cuatro puertos SFP+ que admiten hasta 10 Gb/s • Dos puertos SFP28 que admiten hasta 25 Gb/s NOTA: Es posible instalar un máximo de tres tarjetas NIC PCIe adicionales. Manual de instalación y servicio de Dell EMC PowerEdge R640 Especificaciones técnicas... -
Página 33: Puerto Serie
IDSDM La tarjeta vFlash/IDSDM se puede conectar en una ranura de 1 PCIe de propiedad de Dell con una interfaz USB 3.0 al host. El módulo IDSDM/vFlash admite dos tarjetas micro SD para IDSDM y una tarjeta para vFlash. Las capacidades de las tarjetas micro SD para IDSDM son 16, 32 o 64 GB, mientras que la capacidad de tarjeta micro SD para vFlash es 16 GB. -
Página 34: Especificaciones Ambientales
NOTA: Se recomienda utilizar tarjetas micro SD de la marca Dell relacionadas con los sistemas configurados con IDSDM/ vFlash. GUID-B000E343-8E22-4B59-BC5C-7FFD33688198 Especificaciones ambientales NOTA: Para obtener información adicional sobre medidas del entorno para configuraciones específicas del sistema, visite Dell.com/environmental_datasheets. Tabla 22. Especificaciones de temperatura... -
Página 35: Temperatura De Funcionamiento Estándar
Temperatura de funcionamiento ampliada Especificaciones Funcionamiento continuado De 5 °C a 40 °C con una humedad relativa del 5 % al 85 % y un punto de condensación de 29 °C. Manual de instalación y servicio de Dell EMC PowerEdge R640 Especificaciones técnicas... -
Página 36: Restricciones De La Temperatura De Funcionamiento Ampliada
Es necesario el uso de una unidad de suministro de energía redundantes. • No se admiten tarjetas periféricas que no hayan sido autorizadas por Dell ni tarjetas periféricas superiores a 25 W. • No se admite la unidad SSD de PCIe. - Página 37 CPU = 150 W/ 165 W 2 disipadores de calor Requerido 22 paneles de relleno 8 ventiladores estándares de 1U y 2 conductos 8 ventiladores de alto rendimiento Manual de instalación y servicio de Dell EMC PowerEdge R640 Especificaciones técnicas...
-
Página 38: Limitaciones De La Temperatura Ambiente
Contaminación de partículas Especificaciones Filtración de aire ISO clase 8 por ISO 14644-1 define la filtración de aire de centro de datos con un límite de confianza superior del 95%. Manual de instalación y servicio de Dell EMC PowerEdge R640 Especificaciones técnicas... - Página 39 Velocidad de corrosión del cupón de plata <200 Å cada mes de acuerdo con AHSRAE TC9.9. NOTA: Niveles máximos de contaminación corrosiva medidos al ≤50% de humedad relativa Manual de instalación y servicio de Dell EMC PowerEdge R640 Especificaciones técnicas...
-
Página 40: Instalación Y Configuración Inicial Del Sistema
Integrated Dell Remote Access Controller (iDRAC) está diseñado para aumentar la productividad de los administradores de servidor y mejorar la disponibilidad general de los servidores Dell. IDRAC alerta a los administradores sobre los problemas del sistema, les ayuda a realizar tareas administración remota del sistema, y reduce la necesidad de obtener acceso físico al sistema. -
Página 41: Iniciar Sesión En Idrac
Panel LCD del chasis Consulte la sección del panel LCD o del servidor IDRAC directo y Consulte la Integrated Dell Remote Access Controller User's Guide (Guía del usuario de Integrated Dell Remote Sincronización Access Controller) en Dell.com/idracmanuals rápida 2 (opcional) NOTA: Para acceder al iDRAC, asegúrese de conectar el cable Ethernet al puerto de iDRAC directo. -
Página 42: Métodos Para Descargar Firmware Y Controladores
Dell.com/openmanagemanuals GUID-3FEE65C4-8FCA-4A29-B042-19F05D746390 Descarga de controladores y firmware Dell recomienda la descarga e instalación del BIOS, los controladores y el firmware de administración de sistemas más recientes en el sistema. Requisito Asegúrese de borrar la caché del explorador web antes de descargar los controladores y el firmware. - Página 43 Descargue los controladores en una unidad USB, un CD o un DVD. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y configuración inicial del sistema...
-
Página 44: Aplicaciones De Administración Previas Al Sistema Operativo
De manera predeterminada, el texto de ayuda para el campo seleccionado se muestra en el explorador gráfico. Para ver el texto de ayuda en el explorador de texto, presione F1. Puede acceder a la configuración del sistema mediante dos métodos: Manual de instalación y servicio de Dell EMC PowerEdge R640 Aplicaciones de administración previas al sistema operativo... -
Página 45: Visualización De System Setup (Configuración Del Sistema)
UEFI. Puede habilitar o deshabilitar varios parámetros de iDRAC mediante la utilidad de configuración de iDRAC. Para obtener más información acerca de esta utilidad, consulte Integrated Dell Remote Access Controller User's Guide (Guía del usuario de la Integrated Dell Remote Access Controller) en dell.com/esmmanuals. -
Página 46: Bios Del Sistema
Muestra información sobre el sistema, como el nombre del modelo de sistema, la versión del BIOS, la etiqueta de sistema servicio, etc. Configuración de la Muestra información y opciones relacionadas con la memoria instalada. memoria Manual de instalación y servicio de Dell EMC PowerEdge R640 Aplicaciones de administración previas al sistema operativo... -
Página 47: Información Del Sistema
En la pantalla System Setup Main Menu (Menú principal de la configuración del sistema), haga clic en System BIOS (BIOS del sistema). En la pantalla System BIOS (BIOS del sistema), haga clic en System Information (Información del sistema). Manual de instalación y servicio de Dell EMC PowerEdge R640 Aplicaciones de administración previas al sistema operativo... -
Página 48: Detalles De System Information (Información Del Sistema)
En la pantalla System Setup Main Menu (Menú principal de la configuración del sistema), haga clic en System BIOS (BIOS del sistema). En la pantalla System BIOS (BIOS del sistema), haga clic en Memory Settings (Configuración de la memoria). Manual de instalación y servicio de Dell EMC PowerEdge R640 Aplicaciones de administración previas al sistema operativo... -
Página 49: Detalles De Memory Settings (Configuración De La Memoria)
Especifica el modo de funcionamiento de la memoria. A continuación, se indican las opciones disponibles Optimizer funcionamiento de Mode, Banco único Spare Mode (Modo, varios simples Spare Mode (Modo, Mirror Mode) y Dell Fault Resilient la memoria Mode. De manera predeterminada, esta opción está establecida en On (Activado). -
Página 50: Configuración Del Procesador
Puede utilizar la pantalla Processor Settings (Configuración del procesador) para ver la configuración del procesador y realizar funciones específicas específicas como habilitar la tecnología de virtualización, el precapturador de hardware yla inactividad del procesador lógico. GUID-C441DB6C-38FF-4CA9-BDBA-DA060A8B16F1 Manual de instalación y servicio de Dell EMC PowerEdge R640 Aplicaciones de administración previas al sistema operativo... -
Página 51: Detalles De Processor Settings (Configuración Del Procesador)
Hardware Permite habilitar o deshabilitar el precapturador de hardware. Esta opción está establecida en Enabled (Habilitado) Prefetcher de manera predeterminada. Manual de instalación y servicio de Dell EMC PowerEdge R640 Aplicaciones de administración previas al sistema operativo... -
Página 52: Configuración De Sata
Puede utilizar la pantalla SATA Settings (Configuración SATA) para ver la configuración de la SATA de dispositivos SATA y activar el RAID en el sistema. GUID-4EB7A9C6-1CCD-4F80-B520-BA9FCBC63360 Manual de instalación y servicio de Dell EMC PowerEdge R640 Aplicaciones de administración previas al sistema operativo... -
Página 53: Visualización De Sata Settings (Configuración Del Sata)
System Profile (Perfil del sistema) está establecido en Custom (Personalizado). • Compatibilidad para particiones de la unidad de disco duro sea superior a 2 TB. Manual de instalación y servicio de Dell EMC PowerEdge R640 Aplicaciones de administración previas al sistema operativo... -
Página 54: Visualización De Boot Settings (Configuración De Inicio)
BIOS Boot Settings Habilita o deshabilita las opciones de inicio del BIOS. NOTA: Esta opción sólo estará habilitada si el modo de inicio es BIOS. Manual de instalación y servicio de Dell EMC PowerEdge R640 Aplicaciones de administración previas al sistema operativo... -
Página 55: Selección Del Modo De Inicio Del Sistema
DOS y de 32 bits no son compatibles con UEFI y sólo pueden instalarse desde el modo de inicio BIOS. NOTA: Para obtener la información más reciente sobre los sistemas operativos admitidos, visite Dell.com/ossupport. GUID-07C7DF74-38AB-4C4D-9AA8-D93624C5158E Cambio del orden de inicio Sobre esta tarea Es posible que deba cambiar el orden de inicio si desea iniciar desde una llave USB o una unidad óptica. -
Página 56: Visualización De Network Settings (Configuración De Red)
Para ver la pantalla UEFI iSCSI Settings (Configuración de UEFI iSCSI), realice estos pasos: Encienda o reinicie el sistema. Presione F2 inmediatamente después de ver el siguiente mensaje: F2 = System Setup Manual de instalación y servicio de Dell EMC PowerEdge R640 Aplicaciones de administración previas al sistema operativo... -
Página 57: Detalles De La Configuración De Uefi Iscsi
En la pantalla System BIOS (BIOS del sistema), haga clic en Integrated Devices (Dispositivos integrados). GUID-23E470F9-16B1-4A77-A17E-637BFC3BA641 Detalles de Integrated Devices (Dispositivos integrados) Los detalles de la pantalla Integrated Devices (Dispositivos integrados) se indican a continuación: Manual de instalación y servicio de Dell EMC PowerEdge R640 Aplicaciones de administración previas al sistema operativo... - Página 58 Si el sistema no responde, este temporizador de vigilancia ayuda a recuperar el sistema operativo. Cuando esta vigilancia del SO opción está establecida en Enabled (Habilitado), el sistema operativo inicializa el temporizador. Cuando esta Manual de instalación y servicio de Dell EMC PowerEdge R640 Aplicaciones de administración previas al sistema operativo...
- Página 59 Bifurcación de ranura 1 X4 o X8 o X4X4X4X8 o X8X4X4 bifurcación Bifurcación de ranura 3 X4 o X8 o X4X4X4X8 o X8X4X4 bifurcación Manual de instalación y servicio de Dell EMC PowerEdge R640 Aplicaciones de administración previas al sistema operativo...
-
Página 60: Visualización De Serial Communication (Comunicación Serie)
BIOS desde la utilidad de configuración del BIOS no siempre revierte la configuración del MUX serie a la configuración predeterminada de Serial Device 1 (Dispositivo serie 1). Manual de instalación y servicio de Dell EMC PowerEdge R640 Aplicaciones de administración previas al sistema operativo... -
Página 61: Configuración Del Perfil Del Sistema
Detalles de System Profile Settings (Configuración del perfil del sistema) Los detalles de la pantalla System Profile Settings (Configuración del perfil del sistema) se indican a continuación: Manual de instalación y servicio de Dell EMC PowerEdge R640 Aplicaciones de administración previas al sistema operativo... - Página 62 Custom (Personalizado), el BIOS establece automáticamente el resto de las opciones. Solo se pueden cambiar el resto de opciones si se define el modo en Custom.Esta opción está establecida en Rendimiento por vatio optimizado (DAPC) de manera predeterminada. DAPC es la Dell Active Power Controller (Controladora de alimentación activa Dell).
-
Página 63: Visualización De System Security (Seguridad Del Sistema)
Instruction Set (Conjunto de instrucciones de estándar de cifrado avanzado) y está establecida en Enabled (Habilitado) de manera predeterminada. Esta opción está establecida en Enabled (Habilitado) de manera predeterminada. Manual de instalación y servicio de Dell EMC PowerEdge R640 Aplicaciones de administración previas al sistema operativo... - Página 64 Custom (Personalizado), el BIOS utiliza las claves y los certificados definidos por el usuario. La política de inicio seguro está establecida en Standard (Estándar) de manera predeterminada. Manual de instalación y servicio de Dell EMC PowerEdge R640 Aplicaciones de administración previas al sistema operativo...
-
Página 65: Asignación De Contraseña Del Sistema Y De Configuración
Si ha asignado una contraseña de configuración, el sistema la acepta como contraseña del sistema alternativa. Pasos Encienda o reinicie el sistema. Escriba la contraseña del sistema y presione Intro. Manual de instalación y servicio de Dell EMC PowerEdge R640 Aplicaciones de administración previas al sistema operativo... -
Página 66: Eliminación O Cambio De La Contraseña Del Sistema O De Configuración
Puede utilizar la opción Password Status (Estado de la contraseña) junto con la opción Setup Password (Contraseña de configuración) para proteger la contraseña del sistema frente a cambios no autorizados. GUID-0177BFF2-C212-4670-AA15-723F85ACD9EC Manual de instalación y servicio de Dell EMC PowerEdge R640 Aplicaciones de administración previas al sistema operativo... -
Página 67: Control De So Redundante
Si se establece en Disabled (Desactivado), BIOS conserva la configuración de la lista inicio actual. Esta opción está establecida en Enabled (Habilitado) de manera predeterminada. Manual de instalación y servicio de Dell EMC PowerEdge R640 Aplicaciones de administración previas al sistema operativo... -
Página 68: Visualización De Miscellaneous Settings (Otros Ajustes)
Enabled (Habilitado) si el modo UEFI Secure Boot (Inicio seguro de UEFI) está habilitado. Acceso al BIOS de Activa o desactiva la Dell Wyse P25/P45 acceso al BIOS. Esta opción está establecida en Enabled (Habilitado) de Dell Wyse P25/P45 manera predeterminada. -
Página 69: Utilidad Idrac Settings (Configuración De Idrac)
Puede que determinadas configuraciones de plataforma no admitan el conjunto completo de funciones que ofrece Lifecycle Controller. Para obtener más información acerca de la configuración de Dell LifeCycle Controller, del hardware y del firmware, y de la implementación del sistema operativo, consulte la documentación de LifeCycle Controller en Dell.com/idracmanuals. -
Página 70: Boot Manager (Administrador De Inicio)
Permite acceder a System Setup (Configuración del sistema). Setup (Iniciar Configuración del sistema) Launch Lifecycle Sale de Boot Manager e inicia el programa de Lifecycle Controller. Controller (Ejecutar Manual de instalación y servicio de Dell EMC PowerEdge R640 Aplicaciones de administración previas al sistema operativo... -
Página 71: Menú De Inicio De Bios Único
Para acceder a la opción inicio PXE, inicie el sistema y, a continuación, pulse F12 durante la POST en lugar de utilizar secuencia estándar de inicio del BIOS Setup (Configuración del sistema). No tire cualquier menú o le permite administrar los dispositivos de red. Manual de instalación y servicio de Dell EMC PowerEdge R640 Aplicaciones de administración previas al sistema operativo... -
Página 72: Instalación Y Extracción De Los Componentes Del Sistema
Los daños causados por reparaciones no autorizadas por Dell no están cubiertos por la garantía. Lea y siga las instrucciones de seguridad que se envían con el producto. -
Página 73: Herramientas Recomendadas
Instale la cubierta del sistema. Si procede, instale el sistema en el bastidor. Para obtener más información, consulte la Guía instalación del bastidor en Dell.com/poweredgemanuals. Vuelva a conectar los periféricos y conecte el sistema a la toma eléctrica. Encienda el sistema, incluyendo cualquier periférico conectado. -
Página 74: Instalación Del Bisel Frontal Opcional
Enganche el extremo derecho del bisel en el sistema. Presione el botón de liberación y fije el extremo izquierdo del bisel en el sistema. Bloquear el bisel con la clave. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 75: Cubierta Del Sistema
La cubierta del sistema se desliza hacia atrás y las lengüetas de la cubierta del sistema se liberan de las ranuras del chasis. Sujete la cubierta por ambos lados y levántela para extraerla del sistema. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 76: Instalación De La Cubierta Del Sistema
Con un destornillador plano o destornillador phillips, gire el cierre de liberación del pestillo en el sentido de las agujas hasta la posición de bloqueo. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 77: Plano Posterior Cubierta
Deslice el plano posterior cubierta en la dirección de las flechas marcadas en el plano posterior cubierta. Levante el plano posterior para separarlo del sistema. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 78: Instalación De La Cubierta De La Base
Alinee el plano posterior cubierta con las ranuras de guía en el sistema. Deslice la cubierta hacia la parte posterior del chasis hasta que encaje en su sitio. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 79: Interior Del Sistema
Los daños causados por reparaciones no autorizadas por Dell no están cubiertos por la garantía. Lea y siga las instrucciones de seguridad que se envían con el producto. - Página 80 Seguro del cableado Plano posterior de la unidad de disco duro Cubierta del cable del panel de control izquierdo Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema...
- Página 81 Seguro del cableado Placa del dispositivo expansor SAS Plano posterior de la unidad de disco duro Cubierta del cable del panel de control izquierdo Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema...
-
Página 82: Cubierta Para Flujo De Aire
Nunca haga funcionar el sistema si la cubierta de refrigeración se ha extraído. El sistema puede sobrecalentarse rápidamente, lo que ocasionará el apagado del sistema y la pérdida de datos. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 83: Instale La Cubierta Para Flujo De Aire
Cuando esté firmemente asentada, los números de los socket de memoria marcados en la cubierta de refrigeración están alineados con sus respectivos socket de memoria. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 84: Ventiladores De Refrigeración
Si abre o extrae la cubierta del sistema cuando el sistema está encendido, puede exponerse a descargas eléctricas. Debe extremar las precauciones al extraer o instalar ventiladores de refrigeración. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 85: Instalación De Un Ventilador De Refrigeración
Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 86: System Memory
4 canales. En cada canal, las palancas de liberación del primer socket se marcan en blanco y las del segundo en negro. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... - Página 87 Ranuras B2, B6 y Ranuras B3, B7 y Ranuras B2, B4 y Ranuras B3, B5 y B11 Ranuras B4, B6 y ador 2 Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema...
-
Página 88: Pautas Generales Para La Instalación De Módulos De Memoria
Máximo de 12 NVDIMM-ns se pueden instalar en un sistema. La siguiente tabla enumera los NVDIMM-N configuraciones que se admiten actualmente en el sistema. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... - Página 89 NVDIMM-N - C1 {7,8,9 }, C2 {7,8,9 } RDIMM: C1 {1,2,3,4,5,6,7,8,9 }, C2 Configuración 12 18X módulos RDIMM de 32 GB, 6x {1,2,3,4,5,6,7,8,9 } NVDIMM-ns Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema...
-
Página 90: Pautas Específicas De Los Modos
(rangos/canal) x 24 (DIMM) x 16 GB = 288 GB, en lugar de 24 (DIMM) x 16 GB = 384 GB. Este cálculo los cambios en función de si es de Manual de instalación y servicio de Dell EMC PowerEdge R640... -
Página 91: Duplicación De Memoria
Compatible con 6 o 12 DIMM por distribución 5, 6 }, C1 {7, 8, 9, 10, 11, 12C2 }, CPU. {7, 8, 9, 10, 11, 12} Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 92: Extracción De Un Módulo De Memoria
Vínculo relacionado Extraiga la cubierta para flujo de aire. Instalación de un módulo de memoria Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 93: Instalación De Un Módulo De Memoria
única dirección. Presione el módulo de memoria con los pulgares hasta que las palancas del socket encajen firmemente. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 94: Batería De La Nvdimm-N
Para evitar daños en el conector de la batería, sujete firmemente el conector mientras instala o extrae la batería. Desconecte los cables de la batería de la NVDIMM-N. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 95: Instalación De La Batería De La Nvdimm-N
Conecte los cables a la batería de la NVDIMM-N. Con un destornillador Phillips n.° 2, apriete el tornillo para fijar la batería de la NVDIMM-N. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 96: Procesadores Y Disipadores De Calor
Empuje ambas simultáneamente sujetadores de retención, levante el procesador y el disipador de calor módulo (AP) fuera del sistema. Coloque el disipador de calor con el procesador hacia arriba. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 97: Extracción Del Del Módulo Del Disipador De Calor
Presione los ganchos de retención en el soporte del procesador para desbloquear el soporte del disipador de calor. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... - Página 98 Extracción del módulo del procesador y el disipador de calor Instalación de la procesador en un procesador y módulo de disipador de calor Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema...
-
Página 99: Instalación De La Procesador En Un Procesador Y Módulo De Disipador De Calor
Si se aplica demasiada pasta térmica, puede que la pasta que sobra entre en contacto con el socket del procesador y lo contamine. NOTA: La pasta térmica está diseñada para un solo uso. Deseche la jeringa después de utilizarla. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... - Página 100 Asegúrese de que el indicador de la pata 1 del disipador de calor esté alineado con el indicador de la pata 1 del soporte antes de colocar el disipador de calor en el procesador y el soporte. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema...
-
Página 101: Instalación Del Procesador Y El Módulo Del Disipador De Calor
(AP) en el zócalo del procesador. PRECAUCIÓN: Para evitar daños en las aletas del disipador de calor, no ejerza presión sobre el disipador de calor las aletas. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 102: Tarjetas De Expansión Y Soportes Verticales Para Tarjetas De Expansión
Esto no impide que el sistema encendido. Sin embargo, si se produce una pausa F1/F2 y aparece un mensaje de error. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 103: Especificaciones Del Bus De Expansión
FDR HCA Infiniband (Mellanox) Perfil bajo NIC de 40 G (Intel) Perfil bajo NIC de 40 G (Mellanox) Perfil bajo HBA FC32 (QLogic) Perfil bajo Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... - Página 104 1, 2, 3 Perfil bajo NIC de 40 G (Mellanox) 1, 2, 3 Perfil bajo HBA FC32 (QLogic) 1, 2, 3 Perfil bajo Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema...
- Página 105 NIC de 40 G (Mellanox) Perfil bajo HBA FC32 (QLogic) Perfil bajo HBA FC32 (Emulex) Perfil bajo NIC de 25 G (Broadcom) Perfil bajo Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema...
- Página 106 NIC de 10 Gb (QLogic) Altura completa NIC de 10 Gb (Solarflare) Altura completa HBA FC8 (Emulex) Altura completa HBA FC8 (QLogic) Altura completa Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema...
- Página 107 NIC de 10 Gb (QLogic) 1, 2 Perfil bajo NIC de 10 Gb (Solarflare) 1, 2 Perfil bajo HBA FC8 (Emulex) Perfil bajo Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema...
-
Página 108: Extracción De Un Soporte Vertical Para Tarjetas De Expansión
Cuando extraiga el soporte vertical 1B, presione las lengüetas y sujete el punto de contacto para levantar el soporte vertical para tarjetas de expansión de la placa base. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... - Página 109 Ilustración 44. Extracción del soporte vertical para tarjetas de expansión 1B Ilustración 45. Extracción del soporte vertical para tarjetas de expansión 1A Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema...
-
Página 110: Instalación De Un Soporte Vertical De Tarjeta De Expansión
Instalación de un soporte vertical de tarjeta de expansión Requisitos previos Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... - Página 111 Baje la tarjeta vertical para tarjetas de expansión hasta que el conector de la tarjeta vertical encaje por completo en el conector. Ilustración 48. Instalación del soporte vertical para tarjetas de expansión 1A Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema...
- Página 112 Ilustración 49. Instalación del soporte vertical para tarjetas de expansión 1B Ilustración 50. Instalación del soporte vertical para tarjetas de expansión 2A Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema...
-
Página 113: Extracción De Una Tarjeta De Expansión Del Soporte Vertical Para Tarjetas De Expansión
Sujete la tarjeta de expansión por los bordes y tire de la tarjeta hasta que el conector del borde de la tarjeta se desenganche del conector de la tarjeta de expansión en el soporte vertical. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... - Página 114 Ilustración 52. Extracción de una tarjeta de expansión del soporte vertical 1A Ilustración 53. Extracción de una tarjeta de expansión del soporte vertical 1B Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema...
- Página 115 Comisión Federal de Comunicaciones (FCC). Los soportes de relleno también evitan que entre polvo y suciedad en el sistema y contribuyen a mantener una refrigeración y una circulación de aire adecuadas dentro del sistema. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema...
- Página 116 Inserte el seguro de la tarjeta de expansión en la ranura para fijar el soporte. Paso siguiente Instale una tarjeta de expansión en el soporte vertical para tarjetas de expansión. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema...
-
Página 117: Instalación De Una Tarjeta De Expansión En El Soporte Vertical Para Tarjetas De Expansión
Ilustración 58. Extracción del soporte de relleno metálico en el soporte vertical 2B Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... - Página 118 Cierre el pasador de la tarjeta de expansión. Ilustración 60. Instalación de una tarjeta de expansión en el soporte vertical para tarjetas de expansión 1B Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema...
-
Página 119: Siguientes Pasos
Instale los controladores de dispositivo necesarios para la tarjeta como se describe en la documentación de la tarjeta. GUID-7EDDE77A-81CC-4FD8-8266-C64358C172B6 Tarjeta IDSDM/vFlash (opcional) El IDSDM/tarjeta vFLash combina el IDSDM y/o las funciones vFlash en un único módulo. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 120: Extracción De La Tarjeta Sd Opcional
Siga el procedimiento que se indica en la Antes de trabajar en el interior de su equipo. Si va a sustituir la tarjeta vFlash, extraiga el IDSDM/tarjetas micro SD. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 121: Instalación De La Tarjeta Idsdm/Vflash Opcional
Alinee la tarjeta IDSDM/vFlash con el conector de la placa base. Empuje el módulo IDSDM/vFlash dual hasta que encaje firmemente en la placa base. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 122: Tarjeta Secundaria De Red
Extraiga el soporte vertical para tarjetas de expansión 2 o la parte posterior caja para unidades de disco duro, dependiendo de la configuración del sistema. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 123: Instalación De La Tarjeta Secundaria De Red
Con un destornillador Phillips núm. 2 o núm. 2, apriete los dos tornillos cautivos que fijan la tarjeta secundaria de red a la placa base. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 124: Tarjeta Controladora De Almacenamiento Integrada
Con un destornillador Phillips n.° 2, afloje los tornillos que fijan el cable de la controladora de almacenamiento integrada al conector de la placa base. Levante el cable de la controladora de almacenamiento integrada para desconectarlo del conector de la placa base. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... - Página 125 Levante un extremo de la tarjeta y deslícela ligeramente inclinada para desengancharla del soporte de la tarjeta en la placa del sistema. Levante la tarjeta para extraerla del sistema. Ilustración 68. Extracción de la tarjeta controladora de almacenamiento integrada Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema...
-
Página 126: Instalación De La Tarjeta Controladora De Almacenamiento Integrada
Con un destornillador Phillips n.° 2, apriete los tornillos para fijar el cable de la tarjeta controladora de almacenamiento integrada al conector de la tarjeta en la placa base. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 127: Unidades De Disco Duro
Extracción de una unidad de disco duro/SSD de relleno El procedimiento para extraer 2,5 " y 3,5 pulgadas unidades de disco duro de relleno es el mismo. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 128: Instalación De Una Unidad De Disco Duro/Ssd De Relleno
Introduzca la unidad de disco duro de relleno en la ranura para unidades de disco duro hasta que el botón de liberación encaje en su lugar. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 129: Extracción De Una Unidad De Disco Duro
Presione el botón de liberación y extraiga la unidad de disco duro de relleno de la ranura para unidades de disco duro. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 130: Instalación De Una Unidad De Disco Duro
Los datos que pueda haber en la unidad de disco duro de repuesto se perderán nada más instalarla. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 131: Extracción De Una Unidad De Disco Duro Del Portaunidades De Disco Duro
Extraiga los tornillos de los rieles deslizantes del portaunidades de disco duro. Levante la unidad de disco duro y extráigala del portaunidades. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 132: Instalación De Una Unidad De Disco Duro En Un Portaunidades De Disco Duro
Una vez estén alineados correctamente, la parte posterior de la unidad de disco duro quedará a ras de la parte posterior del portaunidades de disco duro. Instale los tornillos que fijan la unidad de disco duro al portaunidades de disco duro. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 133: Plano Posterior De La Unidad De Disco Duro
Anote el número de cada unidad de disco duro y etiquete todas las unidades temporalmente antes de extraerlas de forma que pueda volver a colocarlas en las mismas ubicaciones. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... - Página 134 Conector del cable SAS A Conector del cable de señales del plano posterior Plano posterior Conector del cable SAS B Conector del cable de alimentación Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema...
-
Página 135: Instalación Del Plano Posterior De La Unidad De Disco Duro
Si va a instalar un plano posterior con una placa de dispositivo expansor, apriete los tornillos cautivos después de instalar el plano posterior. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 136: Extracción Del Plano Posterior De La Unidad De Disco Duro Opcional (Parte Trasera)
Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad. Siga el procedimiento que se indica en la Antes de trabajar en el interior de su equipo. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... - Página 137 Extracción de la canastilla para unidades de disco duro traseras Instalación del plano posterior de la unidad de disco duro opcional (parte trasera) Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema...
-
Página 138: Instalación Del Plano Posterior De La Unidad De Disco Duro Opcional (Parte Trasera)
Instalación de la canastilla para unidades de disco duro traseras Instalación de una unidad de disco duro en un portaunidades de disco duro Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 139: Enrutador De Cable
PCIe Cable PCIe Tarjeta mini PERC Placa base cable SAS cable SAS Clip de fijación de tendido de cables Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... - Página 140 Cable SAS (SAS A1 y SAS B1) Cable SAS (SAS A0 y SAS B0) Tarjeta mini PERC Placa base cable SAS Clip de fijación de tendido de cables Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema...
- Página 141 Cable de alimentación del plano posterior Cable de señal del plano posterior Tarjeta mini PERC cable SAS Clip de fijación de tendido de cables Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema...
- Página 142 Cable de señal del plano posterior Cable de alimentación del plano posterior Tarjeta mini PERC Placa base cable SAS Clip de fijación de tendido de cables Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema...
-
Página 143: Canastilla Para Unidades De Disco Duro (Parte Trasera)
Con un destornillador Phillips n.° 2, afloje el tornillo que fija la canastilla para unidades de disco duro al sistema. Tire y sostenga el tornillo para levantar la canastilla para unidades de disco duro para extraerla del sistema. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 144: Instalación De La Canastilla Para Unidades De Disco Duro Traseras
Baje la canastilla para unidades de disco duro en el sistema hasta que quede firmemente asentada y el tornillo se bloquee en su lugar. Con un destornillador Phillips n.° 2, apriete el tornillo. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 145: Batería Del Sistema
Extraiga el soporte vertical para tarjetas de expansión 1A. Pasos Localice el socket de la batería. Para obtener más información, consulte la sección Configuración del puente de la placa base. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 146: Módulo Usb
Se puede agregar un puerto USB adicional a la parte frontal del sistema. Según la configuración de su sistema, puede agregar un módulo USB 3.0 o USB 2.0. El cable del módulo USB se conecta al puerto USB interno de la placa base. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 147: Extracción Del Módulo Usb
Instale el módulo USB. Vínculo relacionado Extracción de la cubierta superior Extraiga la cubierta para flujo de aire. Instalación del módulo USB Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 148: Instalación Del Módulo Usb
Después de trabajar en el interior de su equipo. Vínculo relacionado Instale la cubierta para flujo de aire. Instalación de la cubierta de la base. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 149: Memoria Usb Interna (Opcional)
Las unidades ópticas recuperan y almacenan datos en discos ópticos como unidades de CD y DVD. Las unidades ópticas se pueden clasificar en dos tipos básicos: lectores de discos ópticos y grabadoras de discos ópticos. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 150: Extracción De La Unidad Óptica
Alinee la unidad óptica con la ranura de la unidad óptica situada en la parte frontal del sistema. Introduzca la unidad óptica hasta que la lengüeta de liberación encaje en su lugar. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 151: Unidades De Fuente De Alimentación
Por ejemplo, rendimiento de potencia extendida (EPP) situada. La combinación de unidades de fuente de alimentación de generaciones anteriores de servidores Dell PowerEdge no es compatible, incluso si las PSU tienen la misma potencia nominal. La combinación de unidades resultará en condición de discrepancia en o un error al encienda el sistema. -
Página 152: Función De Repuesto Dinámico
Si la carga sobre la PSU activa es inferior al 20%, entonces la PSU redundante pasa al estado de suspensión. Puede configurar la función de repuesto dinámico mediante la configuración de iDRAC. Para obtener más información, consulte la iDRAC User’s Guide (Guía del usuario de iDRAC) disponible en Dell.com/idracmanuals. GUID-C9ED3403-2D18-4441-83DB-4EFC06681CBE Extracción de la unidad de fuente de alimentación de relleno... -
Página 153: Instalación De La Unidad De Fuente De Alimentación De Relleno
El sistema requiere una fuente de alimentación para su funcionamiento habitual. En sistemas de alimentación redundante, extraiga y reemplace solo una PSU cada vez en un sistema que esté encendido. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 154: Instalación De Una Unidad De Fuente De Alimentación
Puede que sea necesario desencajar y levantar el brazo de administración para tendido de cables opcional si interfiere en la extracción de la PSU. Para obtener más información sobre el brazo para tendido de cables, consulte la documentación del rack del sistema en Dell.com/ poweredgemanuals. -
Página 155: Instrucciones De Cableado Para Una Fuente De Alimentación De Cc
Todo el cableado eléctrico debe cumplir las normativas y las prácticas locales y nacionales aplicables. Los daños causados por reparaciones no autorizadas por Dell no están cubiertos por la garantía. Lea y siga todas las instrucciones de seguridad que se proporcionaron con el producto. -
Página 156: Requisitos De Entrada
Todo el cableado eléctrico debe cumplir las normativas y las prácticas locales y nacionales aplicables. Los daños causados por reparaciones no autorizadas por Dell no están cubiertos por la garantía. Lea y siga todas las instrucciones de seguridad que se proporcionaron con el producto. -
Página 157: Ensamblaje De Los Cables De Alimentación De Entrada De Cc
Todo el cableado eléctrico debe cumplir las normativas y las prácticas locales y nacionales aplicables. Los daños causados por reparaciones no autorizadas por Dell no están cubiertos por la garantía. Lea y siga todas las instrucciones de seguridad que se proporcionaron con el producto. - Página 158 Extracción de la tarjeta IDSDM/vFlash opcional Sustitución de la memoria USB interna Extracción del módulo del procesador y el disipador de calor Instalación de la placa base Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema...
-
Página 159: Instalación De La Placa Base
Sustituya los siguientes elementos: Tarjeta controladora de almacenamiento integrada Llave USB interna (si corresponde) Módulo USB 3.0 (si corresponde) Tarjeta del módulo IDSDM/vFlash Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 160: Introducción De La Etiqueta De Servicio Del Sistema Mediante System Setup (Configuración Del Sistema)
Trusted Platform Module (Sustitución del módulo de plataforma segura). Importe la nueva o ya existente licencia de iDRAC Enterprise. Para obtener más información, consulte iDRAC User's Guide (Guía del usuario de iDRAC) disponible en Dell.com/idracmanuals. Vínculo relacionado Instalación del módulo de plataforma segura Instalación del módulo USB... -
Página 161: Restauración De La Etiqueta De Servicio Utilizando La Función Easy Restore (Restauración Fácil)
Para obtener más información, consulte la Integrated Dell Remote Access Controller User's Guide (Guía del usuario de Integrated Dell Remote Access Controller) en Dell.com/idracmanuals. GUID-272FC99F-AEC2-48DA-9006-61AAF3E69D17 Restauración de la etiqueta de servicio utilizando la función Easy Restore (Restauración fácil) Al usar la función Easy Restore (Restauración fácil), puede restaurar la etiqueta de servicio, la licencia y la configuración de UEFI, y los datos de configuración del sistema después de reemplazar la placa base. -
Página 162: Inicialización Del Tpm Para Usuarios De Bitlocker
Desde la opción TPM Command (Comando de TPM), seleccione Activate (Activar). Guarde la configuración. Reinicie el sistema. Abra la Configuración del sistema de nuevo. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 163: Panel De Control
Ilustración 105. Extracción de la cubierta de cables Con un destornillador Phillips n.º 1, quite los tornillos que sujetan el panel de control al chasis. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 164: Instalación Del Panel De Control Izquierdo
Conecte el cable del panel de control al conector de la placa base y fíjela mediante seguro del cable. Mediante destornillador Phillips N. o 1, instale los tornillos que fijan el panel de control al sistema. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 165: Extracción Del Panel De Control Derecho
Asegúrese de que tenga en cuenta la colocación de los cables a medida que los retira de la placa base. Deberá colocar estos cables correctamente cuando los vuelva a conectar a fin de evitar que queden pinzados o doblados. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... -
Página 166: Instalación Del Panel De Control Derecho
Instalación del panel de control derecho GUID-E5E8321B-D6A2-4249-9268-EF29F1EF0975 Instalación del panel de control derecho Requisito Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema... - Página 167 Si corresponde, instale el ensamblaje de ventiladores de refrigeración. Siga el procedimiento que se indica en la Después de trabajar en el interior de su equipo. Manual de instalación y servicio de Dell EMC PowerEdge R640 Instalación y extracción de los componentes del sistema...
-
Página 168: Uso De Los Diagnósticos Del Sistema
Uso de los diagnósticos del sistema Si experimenta algún problema con el sistema, ejecute los diagnósticos del sistema antes de ponerse en contacto con Dell para recibir asistencia técnica. El objetivo de ejecutar los diagnósticos del sistema es realizar pruebas en el hardware sin necesidad de otros equipos ni de correr riesgo de pérdida de datos. -
Página 169: Ejecución De Los Diagnósticos Incorporados Del Sistema De Dell Lifecycle Controller
Muestra un registro que incluye las pruebas ejecutadas en el sistema y cuándo se realizaron. Se muestra si hay, al menos, una descripción de evento registrada. Manual de instalación y servicio de Dell EMC PowerEdge R640 Uso de los diagnósticos del sistema... -
Página 170: Puentes Y Conectores
Los valores de configuración se conservan al iniciar el sistema. de las patas del puente cuando los valores de configuración se conservan en el inicio del sistema Manual de instalación y servicio de Dell EMC PowerEdge R640 Puentes y conectores... -
Página 171: Puentes Y Conectores De La Placa Base
Conector del botón de encendido J_INTRUSION_DET1 Conector del interruptor de intrusión J_FAN1U_2 Conector del ventilador de refrigeración CPU2 Socket del procesador 2 J_BATT_SIG Conector de señal de la batería Manual de instalación y servicio de Dell EMC PowerEdge R640 Puentes y conectores... -
Página 172: Cómo Deshabilitar La Contraseña Olvidada
Las características de seguridad del software del módulo de alta densidad incluyen una contraseña del sistema y una contraseña de configuración. El puente de contraseña activa y desactiva estas características de contraseña y borra las contraseñas que se están utilizando actualmente. Manual de instalación y servicio de Dell EMC PowerEdge R640 Puentes y conectores... - Página 173 Los daños causados por reparaciones no autorizadas por Dell no están cubiertos por la garantía. Lea y siga las instrucciones de seguridad que se envían con el producto.
-
Página 174: Obtención De Ayuda
Dell. La disponibilidad varía según el país y el producto y es posible que algunos de los servicios no estén disponibles en su área. Si desea ponerse en contacto con Dell para tratar asuntos relacionados con las ventas, la asistencia técnica o el servicio al cliente:... -
Página 175: Comentarios Sobre La Documentación
Pasos Vaya a Dell.com/QRL y navegue hasta un producto específico o Utilice el teléfono inteligente o la tablet para explorar el modelo de código QR específico en el sistema Dell PowerEdge o en la sección Localizador de recursos rápido. Manual de instalación y servicio de Dell EMC PowerEdge R640... -
Página 176: Localizador De Recursos Rápido Para R640
GUID-1B978776-CEC8-487E-B3EB-54AA929BC2A4 Localizador de recursos rápido para R640 Ilustración 114. Localizador de recursos rápido para el sistema PowerEdge R640 Manual de instalación y servicio de Dell EMC PowerEdge R640 Obtención de ayuda...
