Descripción del sistema para una configuración discreta

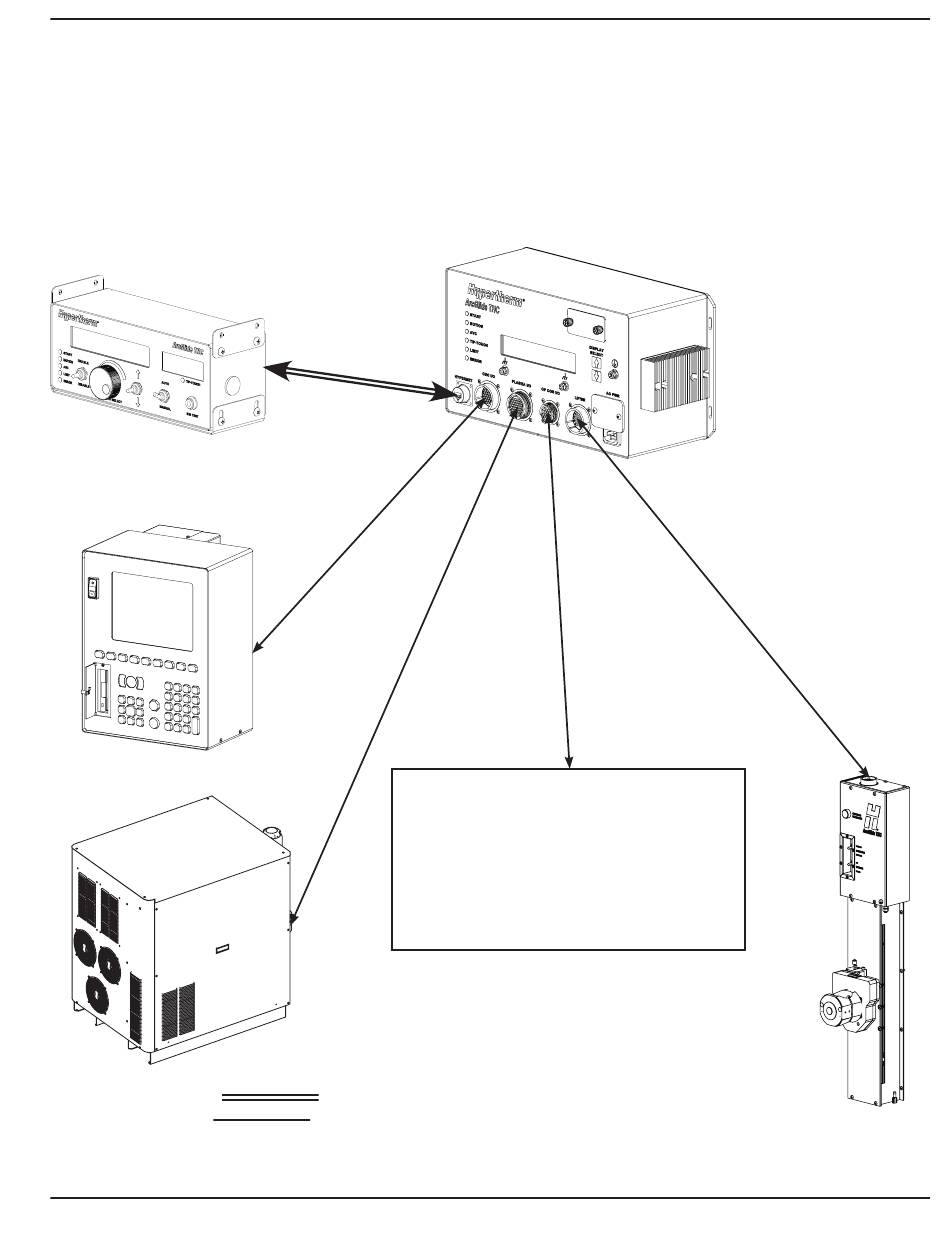

El diagrama siguiente ilustra las conexiones de cable y señal en una configuración de comunicación discreta.
Nota: Para información sobre configuraciones de acometida múltiple, consulte el manual de instrucciones
de su sistema de plasma.
HMI
CNC
Sistema de plasma
Leyenda:
Conexión Hypernet
Conexión discreta
ArcGlide THC Manual de instrucciones
Consola del operador provista por el cliente
Interruptor on/off/programa
(encendido/apagado/programa) de estación
Luz de estación activa
Interruptor subir/bajar elevador
Cables de control y de señal discretos
Módulo de control
(opcional)
INSTALACIÓN
Elevador
